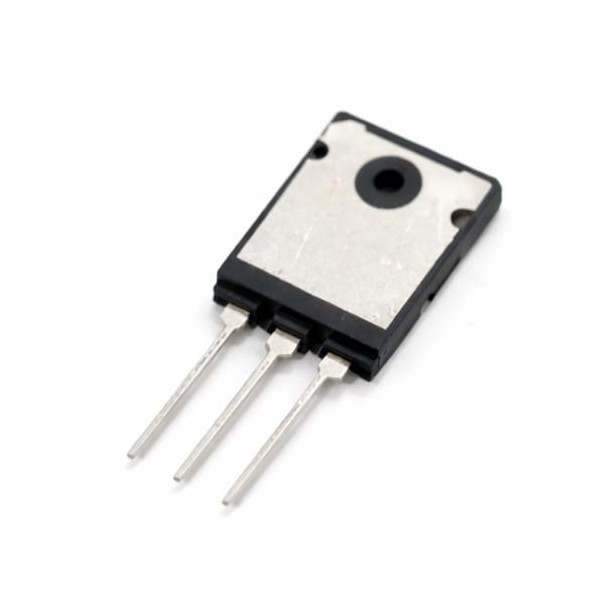

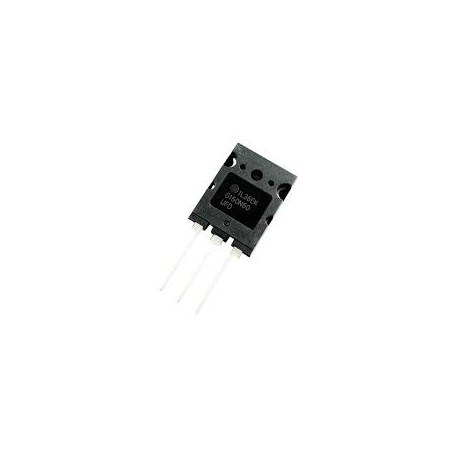

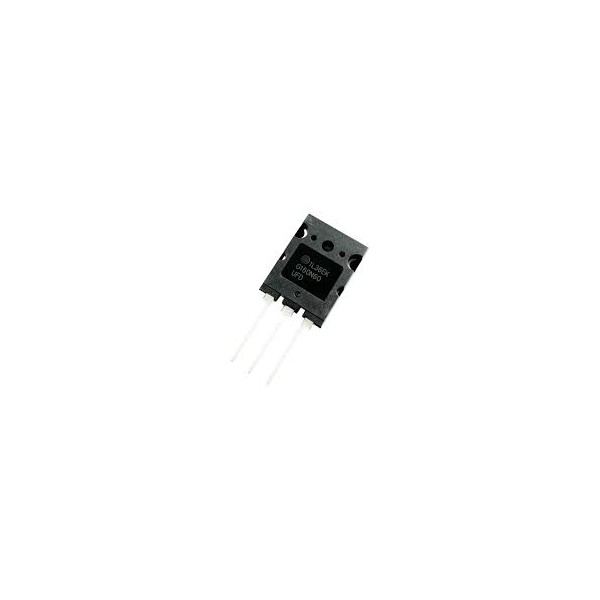

IGBT SGL160N60UFD 60V 160A

Seri UFD Fairchild dari Transistor Bipolar Gerbang Terisolasi (IGBT) menyediakan rugi-rugi konduksi dan switching yang rendah. Seri UFD dirancang untuk aplikasi seperti kontrol motor dan inverter umum di mana fitur switching kecepatan tinggi diperlukan.

Fitur :

• Switching kecepatan tinggi
• Tegangan saturasi rendah (Vce(sat)=2.1V, Ic=80A)
• Impedansi input tinggi
• CO-PAK, IGBT dengan FRD:trr = 75 nS

Spesifikasi :

• Vces : 600V
• Vges :-\+20V
• Ic  : Tc(25*c)=160 A
•      : Tc(100*c)=80 A
• Pd : Tc(25*c)=250 W
•      : Tc(100*c)=100 W
• Vce(sat) : Ic :160 A,Vge :15V=(maks)2.6V
• :80 A,Vge :15V=2.1-2.6V

Datasheet [ Link ]
