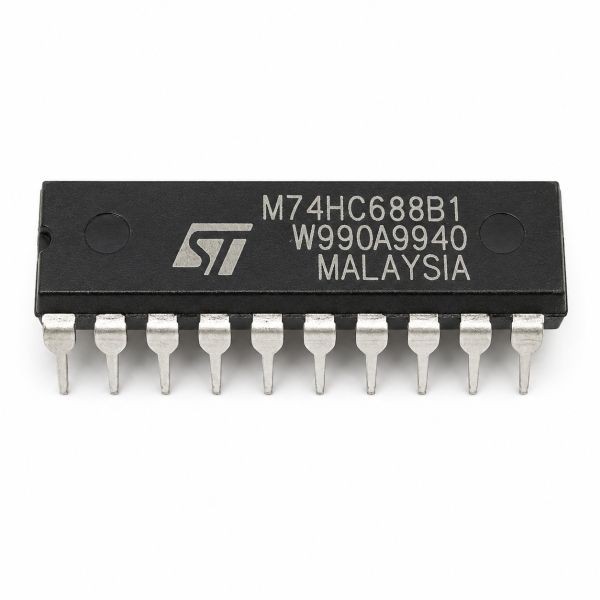

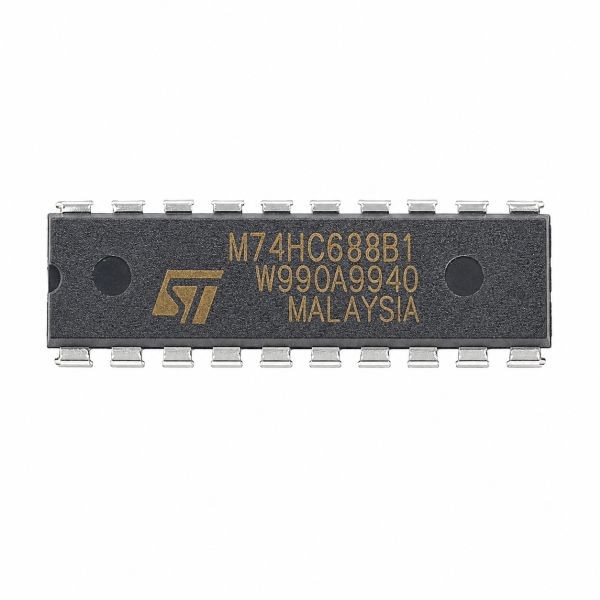

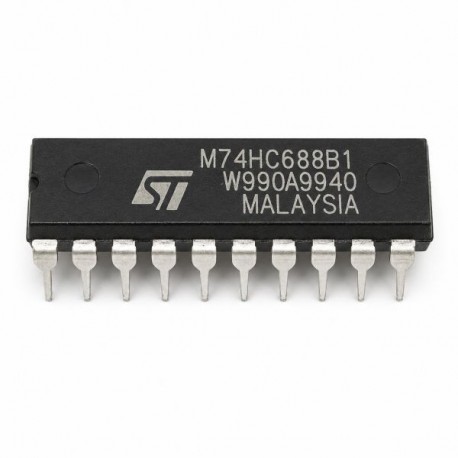

74HC688, 20-DIP

M74HC688B1 adalah sebuah komparator digital 8-bit (“8-bit equality comparator”) berbasis CMOS dari keluarga 74HC, dirancang untuk membandingkan dua kata 8-bit secara paralel. Artinya, IC ini mengeluarkan sinyal logika yang menunjukkan apakah kedua input 8-bit (A dan B) sama persis atau tidak.

Komparator ini memiliki satu enable input aktif rendah yang memungkinkan beberapa IC dirangkai secara cascading untuk membandingkan lebar data yang lebih besar dari 8 bit. Semua input dan output memiliki proteksi terhadap ESD dan tegangan transient.

Spesifikasi :

• Kinerja:
• Tegangan : 2V hingga 6V
• Propagation delay sangat cepat ≈ 17 ns (typ.) pada VCC 6 V.
• Balanced delays antara transisi logika naik dan turun.
• Output mampu mengendalikan sampai 10 LSTTL loads.

• Input/Output dan Logika:
• Dua set input paralel P0–P7 dan Q0–Q7 untuk data 8 bit.
• Output tunggal menandakan A == B (sama).
• Enable aktif rendah untuk memulai proses perbandingan atau menghubungkan beberapa IC

Fitur :

• High speed: t_pd = 17ns at 6V
• Low power dissipation : I2C = 4µA(MAX.) at T_a=25°C
• High noise immunity : V_NIH = V_NIL = 28 % VCC (MIN.)
• Symmetrical output impedance : |I_OH| = I_OL = 4mA (MIN)
• Balanced propagation delays : tPLH ≅ tPHL
• Wide operating voltage range : VCC (OPR) = 2V to 6V
• Pin and function compatible with 74 series 688
• Output Driving Capability

Aplikasi :

• Rangkaian Identifikasi / Match Logic
• Rangkaian Perbandingan Data Modular
• Sistem Keamanan / Kunci Digital
• Logika “Match/No-Match” di Interface

Dokumen :

• Datasheet : [ Link ]
