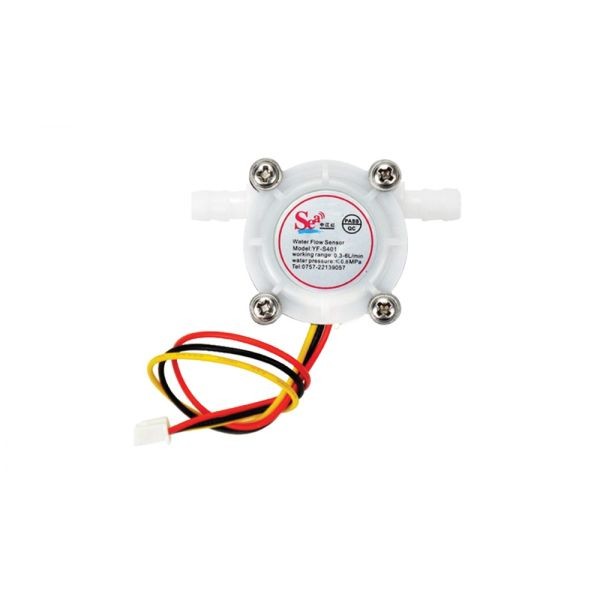

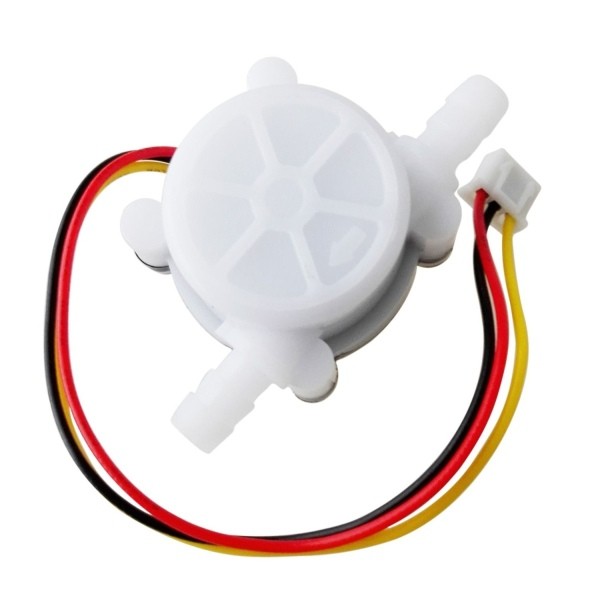

Water Flow Sensor Flowmeter 0.3-6L/Min YF-S401

Water Flow Sensor Flowmeter 0.3-6L/Min YF-S401 adalah flowmeter Hall effect dengan rotor internal yang berputar saat air lewat. Putaran rotor terdeteksi oleh sensor Hall, lalu diubah menjadi pulsa digital yang bisa dihitung oleh mikrokontroler (Arduino, ESP32, Raspberry Pi). Cocok untuk sistem yang perlu mengukur laju aliran air dalam rentang rendah seperti dispenser, pompa kecil, irigasi, mesin kopi, atau monitoring konsumsi air.
Sensor tidak mengukur laju aliran dengan analog, tapi mengeluarkan pulsa digital lewat pin output setiap kali magnet pada rotor lewat di dekat Hall sensor. Frekuensi pulsa ini sebanding dengan volume air yang lewat sehingga bisa dihitung realtime.

Note :
Air hanya dapat mengalir satu arah saja, ditunjukkan dengan panah pada DataSheet.

Spesifikasi :

• Tegangan kerja : DC 5V-24V
• Arus kerja : <15 mA
• Output: Pulse digital
• Frekuensi Pulsa per L/mnt : 98Hz
• Rentang pengukuran : 0,3-6L/mnt (dengan akurasi 10 %)
• Tekanan Air Maksimum : 8bar
• Suhu Kerja : -25 sampai 80°C
• Pulse Siklus Tugas : 50% ±10%
• Tegangan Pulse (dengan 5V sebagai tegangan input) : 4.7V
• PinOut :
• Merah : VCC (5-24)
• Hitam : GND/mnt
• Kuning : Sinyal

Isi Dalam Paket :

• 1x Water Flow Sensor Flowmeter 0.3-6L/Min YF-S401

Dokumen :

• Github : [ Link ]
