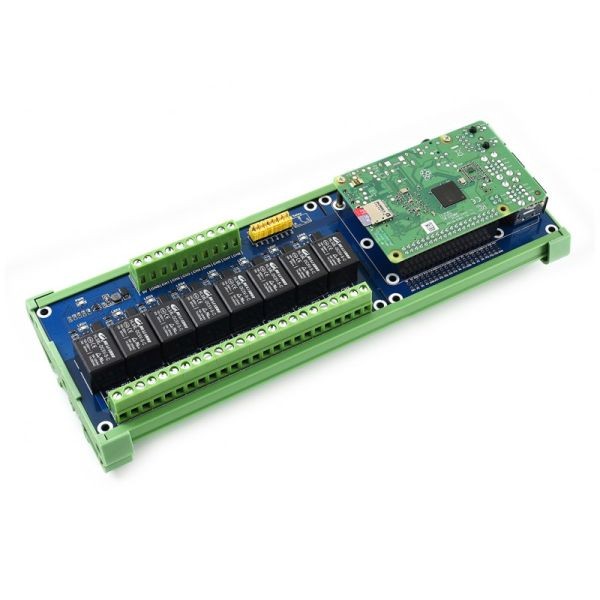

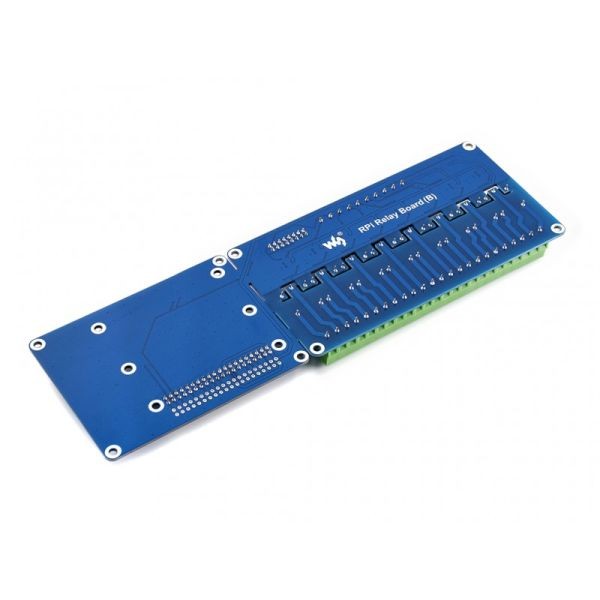

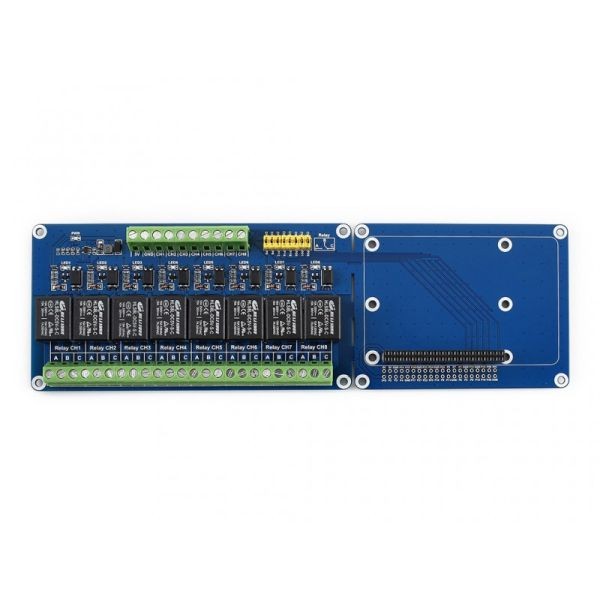

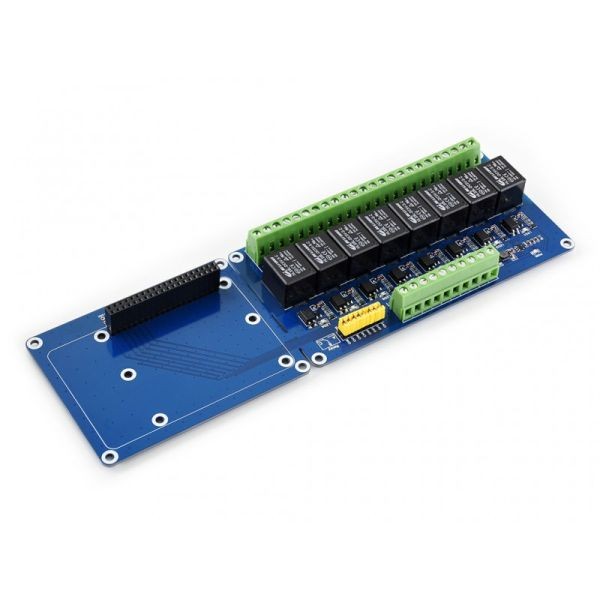

Raspberry Pi 8 Channel Relay Expansion Board

Merupakan modul ekspansi berbasis relay 8 kanal yang kompatibel dengan Raspberry Pi dan Jetson Nano. Modul ini dapat digunakan untuk mengendalikan perangkat listrik AC seperti lampu, kipas angin, maupun peralatan rumah tangga lainnya.

Fitur :

• 8 kanal relay, setiap relay SPDT mendukung hingga 5 A @ 250 VAC atau 5 A @ 30 VDC
• Isolasi opto-fotocoupler untuk menjaga keamanan dan mencegah interferensi antara sirkuit logic dan power .
• Dilengkapi LED indikator untuk menampilkan status terbuka/tutup setiap relay.
• Jumper kontrol pin memungkinkan penataan ulang pin GPIO untuk pengontrolan manual
• Plug‑and‑play langsung ke Raspberry Pi (40-pin) atau Jetson Nano
• Konektor aman untuk pemasangan kabel beban (A, B, C untuk NO/NC) .

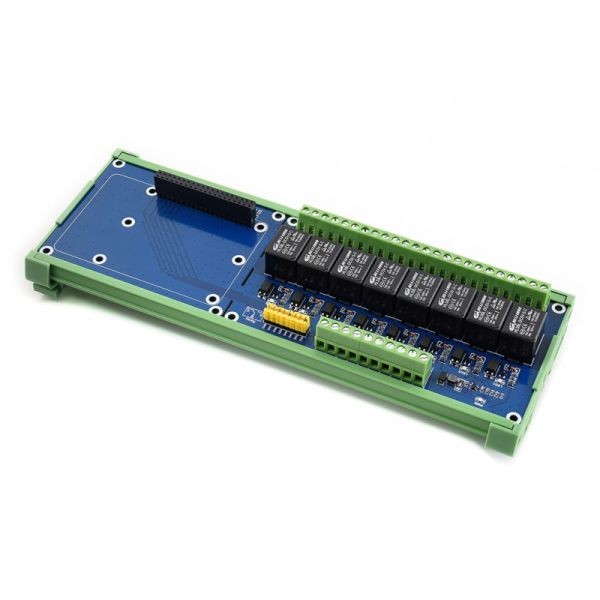

• Dilengkapi casing tipe rel/papan DIn mount untuk instalasi rapi
• Dilengkapi contoh kode program dalam bahasa wiringPi, bcm2835, python, python-bottle (webpage control), and crontab (cron job)

Spesifikasi :

• Tegangan catu daya : 5V DC
• Relay : 8× SPDT (NO/NC)
• Arus maksimal : 5 A @ 250 VAC atau 5 A @ 30 VDC
• Logika trigger : 3.3–5 V, (~6 mA per kanal)
• Isolasi digital : Photocoupler (PC817)
• Header : 40‑pin GPIO kompatibel dengan Raspberry Pi/Jetson Nano
• Terminal output : 8× terminal sekrup tiga-pin (NO/COM/NC)
• Dimensi : 232 × 72 mm
• Mounting : DIN Rail (C45), lubang baut 3 mm

Isi Dalam Paket :

• RPi Relay Board x1
• Rail mount bottom case x1
• Screws pack x1

Dokumen :
WIKI [ Link ]
