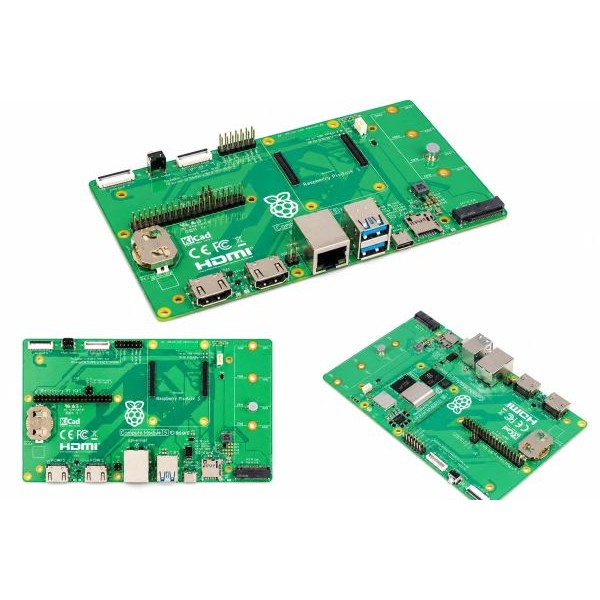

Raspberry Pi Compute Module 5 IO Board

Raspberry Pi Compute Module 5 IO Board adalah papan pengembangan resmi yang digunakan untuk menghubungkan dan mengakses seluruh fitur dari Compute Module 5 (CM5). Board ini berfungsi sebagai “motherboard pengembangan” untuk CM5 agar dapat digunakan dalam berbagai proyek teknologi dan sistem industri modern. Board ini menyediakan berbagai interface seperti GPIO, USB 3.0, HDMI, Ethernet, PCIe M.2, serta konektor kamera dan display sehingga cocok untuk pengembangan sistem embedded, IoT, robotika, AI edge computing, dan otomasi industri.

Keunggulan utamanya terletak pada fleksibilitas tinggi, dukungan NVMe SSD melalui PCIe, kompatibilitas dengan ekosistem Raspberry Pi, serta desain yang ditujukan untuk kebutuhan industri dan prototyping profesional.

Spesifikasi:

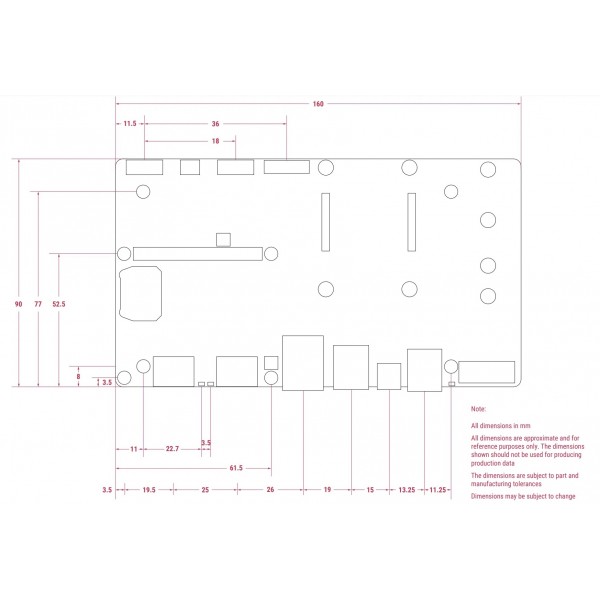

• Dimensi : 160 x 90 mm
• Ethernet : Gigabit Ethernet RJ45
• PoE Support : PoE+ HAT+ compatible
• USB : 2× USB 3.0
• HDMI : 2× Full-size HDMI 2.0
• Storage : microSD slot (untuk CM5 Lite)
• PCIe : M.2 M-Key PCIe socket
• Display Interface : 2× MIPI DSI
• Camera Interface : 2× MIPI CSI-2
• Cooling : 4-pin fan connector
• RTC : RTC battery socket
• Power Input : USB-C +5V
• Power Control : Power button
• Wireless Placement : Optimized antenna edge placement
• Dukungan HAT : Raspberry Pi HAT+ compatible

Fitur :

• PoE Header
• Jumper untuk menonaktifkan fitur seperti boot eMMC, penulisan EEPROM, tombol power, dan koneksi USB OTG
• Gigabit Ethernet RJ45 with PoE support
• Tombol power untuk membangunkan dan mematikan CM5
• HAT footprint with 40-pin GPIO connector
• Accepts the complete range of CM5 modules
• External +5v USB-C PSU

Aplikasi :

• Otomasi Industri
• Pengembangan Sistem Embedded
• AI Edge Computing
• Smart Kiosk dan Digital Signane
• Robotika
• Server dan NAS Mini

Isi Dalam Paket :

• 1x Raspberry Pi Compute Module 5 IO Board

Dokumen :

• Raspberry Pi Compute Module 5 IO Board product brief [ Link ]
• Raspberry Pi Compute Module 5 IO Board datasheet [ Link ]
• Design Files - Raspberry Pi Compute Module 5 IO Board - Modules - Product Information Portal - Raspberry Pi [ Link ]
• PDF [ Link ]
