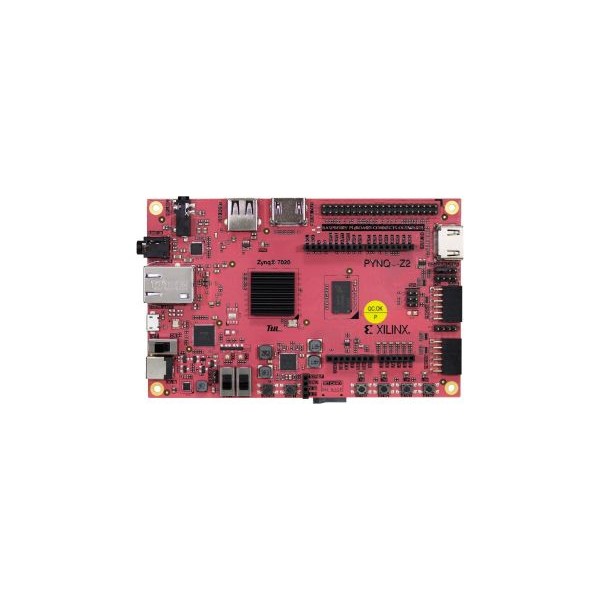

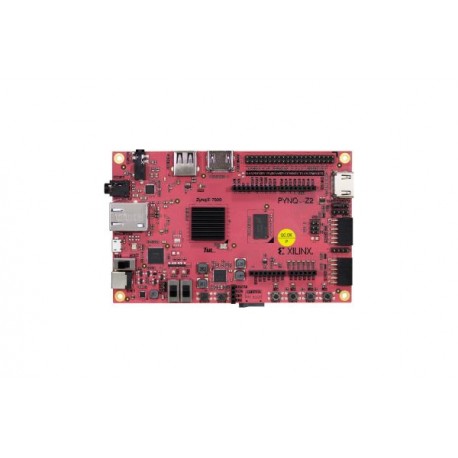

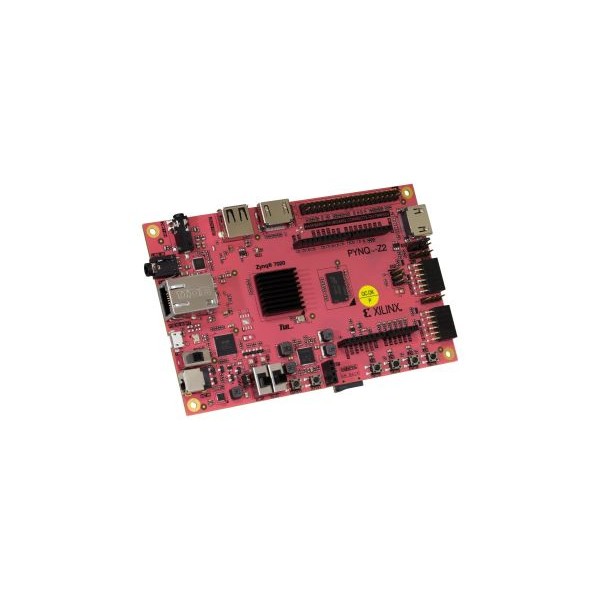

PYNQ Z2 Board Xilinx Zynq C7Z020 SoC

PYNQ-Z2 adalah papan pengembangan berbasis Xilinx ZynqSoC yang mendukung framework PYNQ—memungkinkan pengembangan sistem embedded dengan bahasa Python. Dengan memadukan programmable logic (FPGA) dan mikroprosesor, papan ini ideal untuk pengembang, maupun pelajar yang ingin menciptakan sistem canggih tanpa perlu mendalami desain hardware.

Fitur:

• Prosesor dual-core Cortex-A9 650MHz
• Pengontrol memori DDR3 dengan 8 saluran DMA dan 4 port AXI3 Slave berkecepatan tinggi
• Pengontrol periferal berbandwidth tinggi: 1G Ethernet, USB 2.0, SDIO
• Pengontrol periferal berbandwidth rendah: SPI, UART, CAN, I2C
• Dapat diprogram melalui JTAG, Quad-SPI flash, dan kartu MicroSD
• Logika yang dapat diprogram setara dengan FPGA Artix-7
• 13.300 irisan logika, masing-masing dengan empat LUT 6-input dan 8 flip-flop
• 630 KB RAM blok cepat
• 4 modul manajemen jam, masing-masing dengan loop terkunci fase (PLL) dan pengelola jam mode campuran (MMCM)
• 220 blok DSP
• Konverter analog-ke-digital (XADC) terintegrasi

Spesifikasi:

• Memori:
    512 MB DDR3 dengan bus 16-bit @ 1.050 Mbps
    16 MB Quad-SPI Flash dengan identifikasi unik global 48-bit yang diprogram pabrik, kompatibel dengan EUI-48/64™
    Slot MicroSD
• Power:
    Ditenagai oleh USB atau sumber daya eksternal 7V-15V
• USB dan Ethernet:
    Gigabit Ethernet PHY
    Sirkuit pemrograman Micro USB-JTAG
    Jembatan Micro USB-UART
    USB 2.0 OTG PHY (hanya mendukung host)
• Audio dan Video:
    Port HDMI sink (input)
    Port sumber HDMI (keluaran)
    Antarmuka I2S dengan DAC 24-bit dan jack TRRS 3,5 mm
    Masukan garis dengan jack 3,5 mm
• Tombol geser, tombol tekan, dan LED:
    4 tombol tekan
    2 tombol geser
    4 LED
    2 LED RGB
• Konektor ekspansi:
    Dua port Pmod standar
    16 total I/O FPGA (8 pin bersama dengan konektor Raspberry Pi)
• Konektor Arduino Shield:
    24 total I/O FPGA
    6 masukan analog tunggal 0-3,3V ke XADC
• Konektor Raspberry Pi:
    28 total I/O FPGA (8 pin bersama dengan port Pmod A)
