Infrared Remote Control Module HX1838 IR Receiver for Arduino

Infrared Remote Control Module HX1838 adalah modul kecil untuk menerima sinyal inframerah dari remote control dan mengubahnya menjadi sinyal digital yang bisa dibaca mikrokontroler seperti Arduino, Raspberry Pi, ESP32, dan lain-lain. Sensor ini dirancang untuk beroperasi pada frekuensi 38 kHz, yang merupakan standar di sebagian besar remote TV, DVD, dan peralatan rumah tangga lain.

Modul ini sering disertai remote control 21 tombol (NEC encoding) dan 3 kabel jumper untuk langsung dihubungkan ke board Arduino.

Spesifikasi :

• Arus Kerja : 3–5 mA saat aktif (bervariasi menurut board)
• Tegangan Operasi : 2.7 V hingga 5.5 V DC
• Frekuensi Carrier : 38 kHz (filter IR bawaan)
• Output : Digital (HIGH/LOW)
• Jarak Penerimaan : sekitar 5–8 m, remote & kondisi lingkungan
• Sudut Penerimaan : 45° hingga 60° (tergantung modul)
• Jumlah Pin : 3 pin (VCC, GND, OUTPUT)
• Kompatibilitas Protokol : Umumnya mendukung protokol umum seperti NEC, juga kompatibel dengan banyak remote lain pada 38 kHz
• Catu Daya : 3VDC (CR2025)

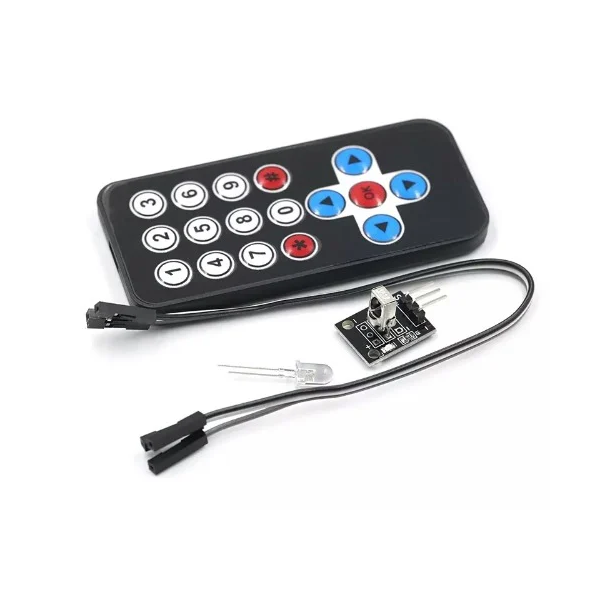

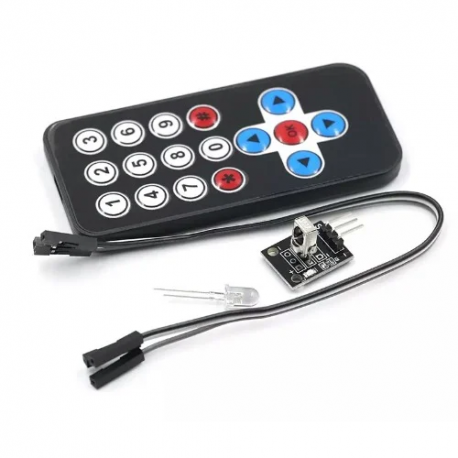

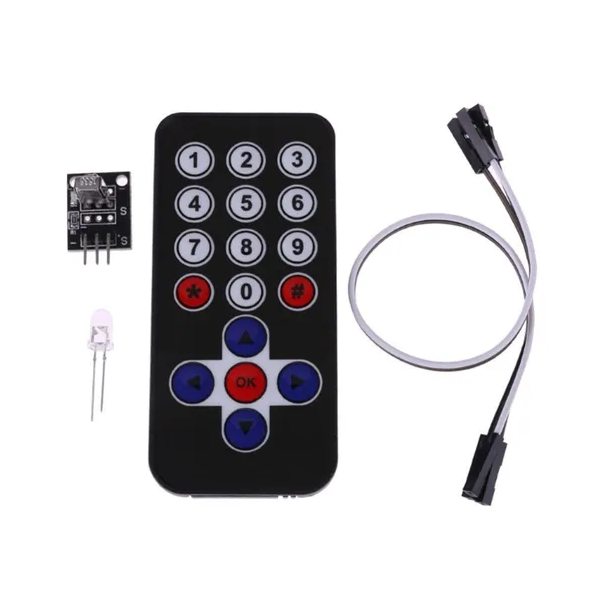

Isi Dalam Paket :

• 1x Remote Control
• 1x Module HX1838
• 1x Infrared Led
• 3x Kabel Jumper Female to Female

Dokumen :

Library : [ Link ]
