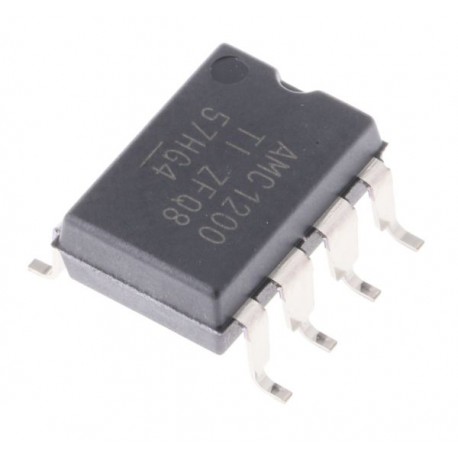

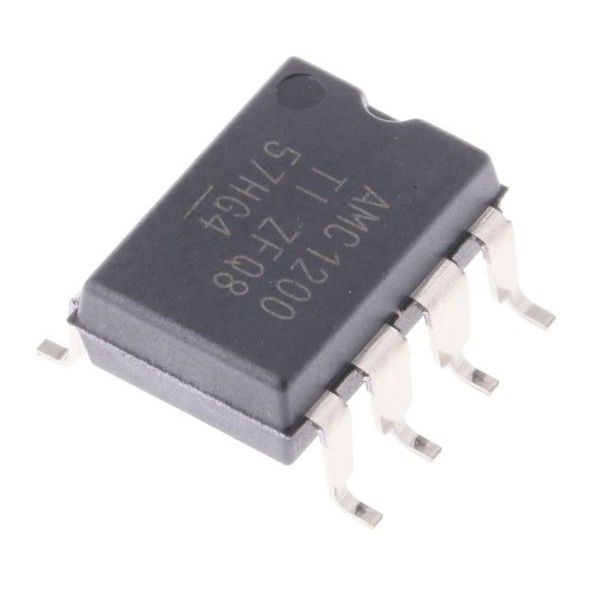

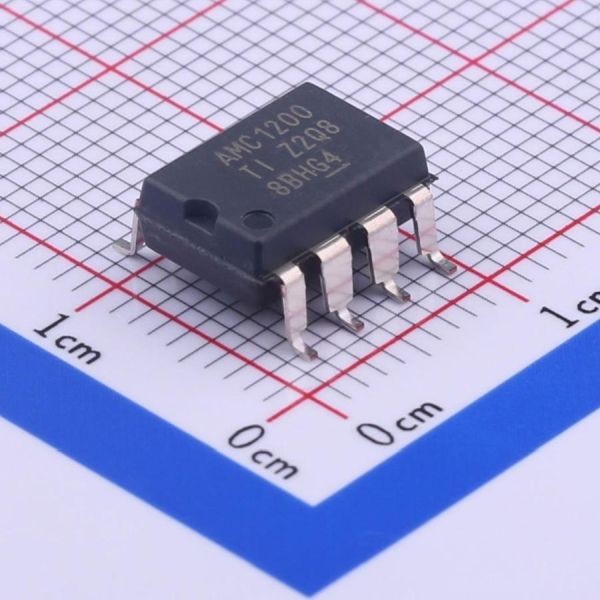

AMC1200SDUBR

AMC1200SDUBR adalah IC penguat terisolasi presisi dengan input dan output yang dipisahkan oleh lapisan silikon dioksida (SiO₂) tahan gangguan magnetik. IC ini menyediakan isolasi galvanik hingga 4000 VPEAK, sesuai standar UL1577 dan VDE V 0884-10, serta dirancang untuk pengukuran arus dari shunt resistor pada sistem bertegangan tinggi.

Spesifikasi :

• Kategori: Signal Isolation Devices / Isolation Amplifiers
• Manufacturer: Texas Instruments
• Package: SOP-8 (SOIC-8)
• Operating Temperature: –40°C hingga +105°C
• Output Type: Differential
• Fixed Gain: 8 (0.5% akurasi)
• Input Voltage Range (Differential): ±250 mV (dioptimalkan untuk shunt resistor)
• Input Offset Voltage (Vos): 200 µV (tipikal)
• Maximum Offset Error: 1.5 mV
• Nonlinearity: Maksimum 0.075% pada 5 V
• Noise: 3.1 mV RMS (tipikal)
• Input Bandwidth: Minimum 60 kHz
• -3 dB Bandwidth: 100 kHz
• Common Mode Transient Immunity (CMTI): 10 kV/µs (minimum)
• Common Mode Rejection Ratio (CMRR): 108 dB
• Supply Current (High-Side): Maksimum 8 mA pada 5 V
• Isolation Voltage (Vrms): 4000 VRMS
• Working Voltage: 1200 VPEAK
• Typical Lifespan: 10 tahun pada tegangan kerja yang ditentukan
• Operating Supply Voltage (Low-Side): 3.3 V
• Sertifikasi Isolasi Galvanik: UL1577, VDE V 0884-10

Pengaplikasian :

• Kontrol motor
• Energi terbarukan (green energy)
• Inverter frekuensi
• Sistem catu daya tak terputus (UPS)

Dokumen :

• Datasheet [Link]

Paket Penjualan :

• 1x AMC1200SDUBRs
