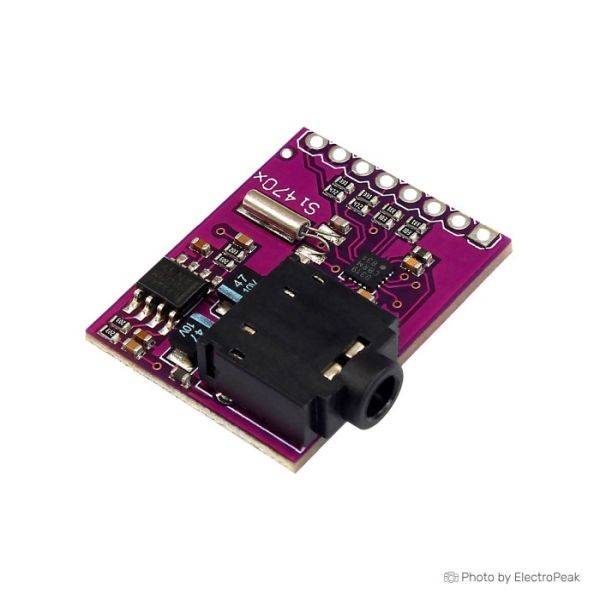

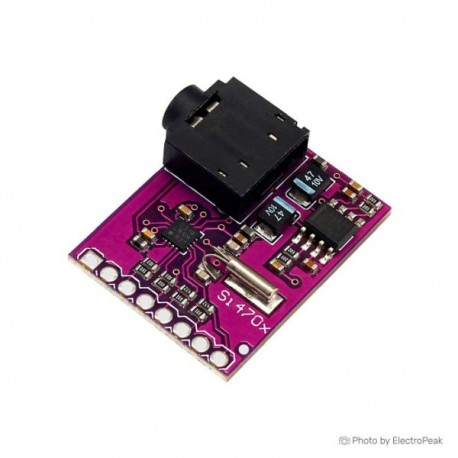

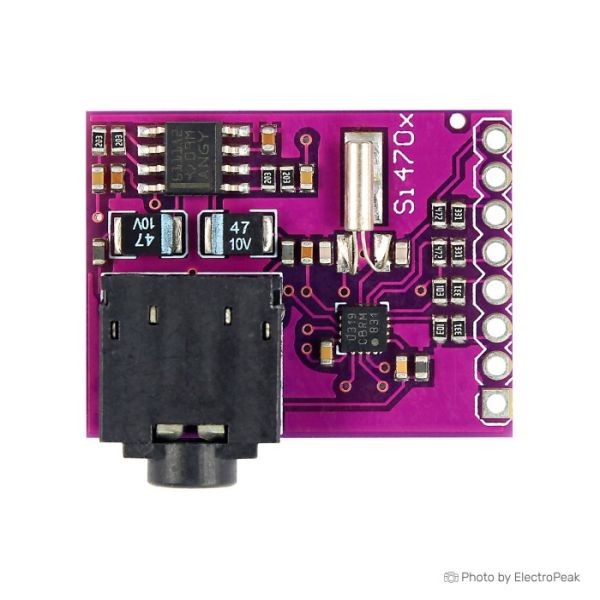

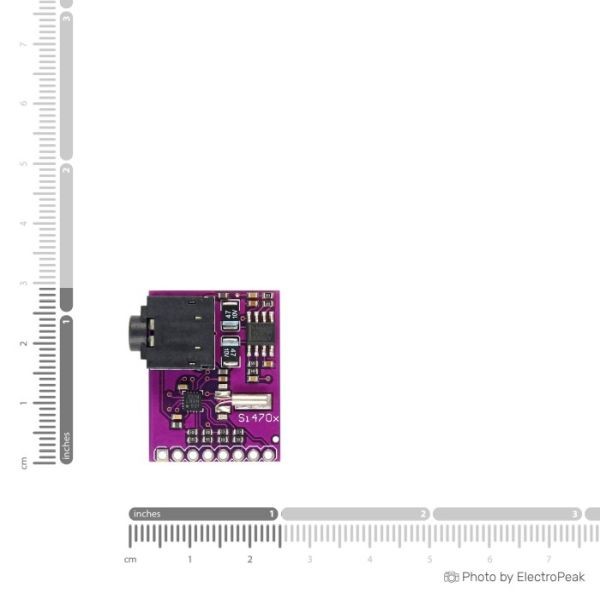

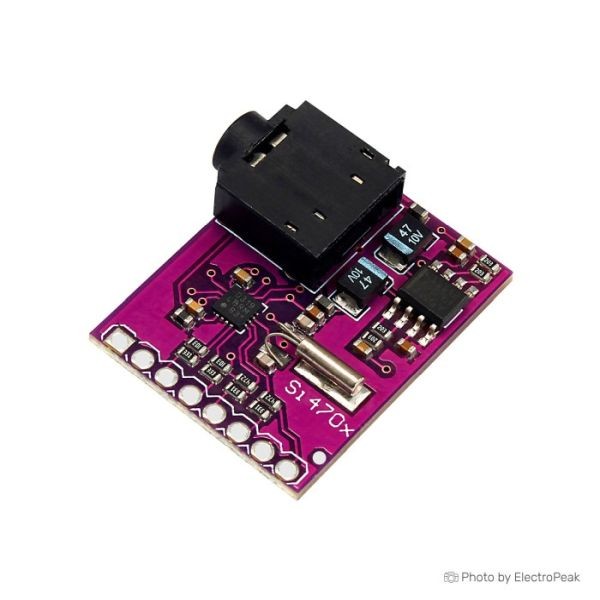

Si4703 FM Radio Tuner Evaluation Board

Si4703-C adalah modul penerima radio FM stereo lengkap dari input antena hingga output audio. Modul ini dilengkapi prosesor digital (DSP) yang menangani fungsi penting seperti penyelarasan sinyal, koreksi kesalahan, dan pemrosesan data RBDS (Radio Data Broadcasting System).

Fitur:

• Pemrosesan sinyal digital (DSP) untuk pemilihan saluran, demodulasi FM, dan pengolahan audio stereo.
• Sistem Automatic Gain Control (AGC) untuk meningkatkan sensitivitas dan mengurangi gangguan suara.
• Regulator LDO internal yang dapat langsung terhubung ke sumber baterai.
• Jack headphone 3.5mm yang juga berfungsi sebagai antena penerima sinyal RF.
• Dilengkapi penguat audio stereo 150 mW dengan perlindungan panas berlebih dan perlindungan hubungan pendek (short-circuit protection).
• Dapat dihubungkan ke mikrokontroler untuk mengontrol volume, pencarian saluran otomatis/manual, mute, dan pengukuran kekuatan sinyal.
• Arsitektur digital modern dengan performa lebih baik dibanding sistem analog konvensional.

Spesifikasi:

• Rentang frekuensi FM: 76 ~ 108 MHz
• Pengaturan de-emphasis: dapat diprogram (50us/70us)
• Suhu operasi: -20°C ~ 85°C
• Tegangan operasi: 3,3 V

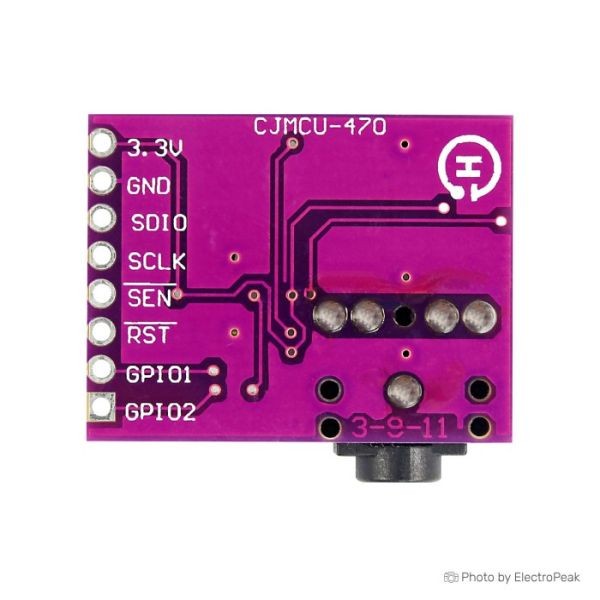

• Antarmuka komunikasi: Sistem 3-kabel (maksimum 2,5 MHz), sistem 2-kabel IIC default modul (maksimum 400 kHz)

Dokumen:
library
