TIP3055

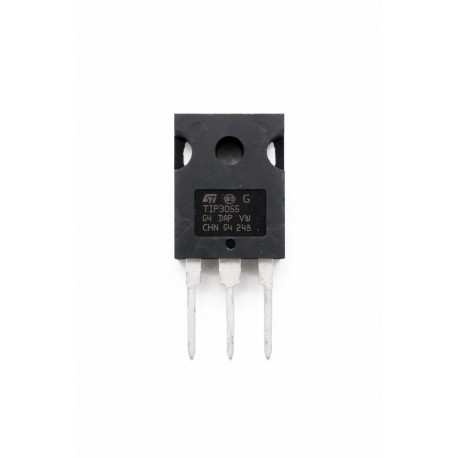

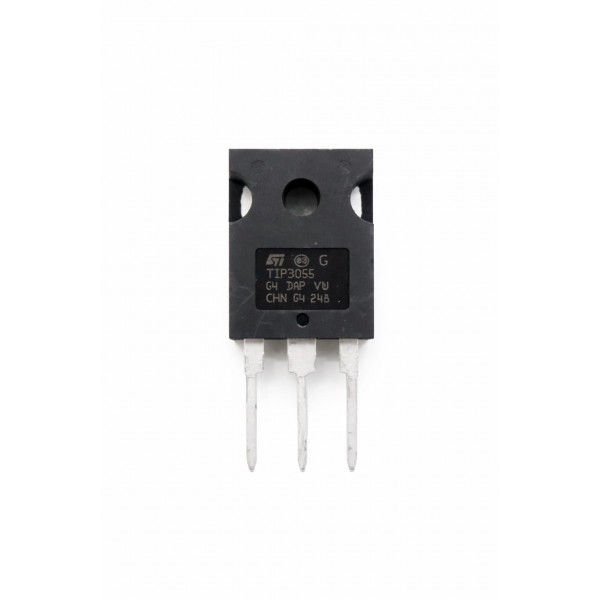

TIP3055 adalah transistor daya NPN dalam paket TO-247 yang dirancang untuk aplikasi switching umum dan penguatan daya. Transistor ini mampu menangani arus kolektor hingga 15 A dan tegangan kolektor-emiter hingga 60 V, dengan daya disipasi maksimum 90 W.

Spesifikasi :

• Jenis Pemasangan : Through Hole
• Konfigurasi : Single
• Dimensi : 20.15 x 15.75 x 5.15 mm
• Tegangan Kolektor Maks (VCEO): 60 V
• Tegangan Emitor Maks (VCEO): 60 V
• Arus Kolektor Maks (IC): 15 A
• Daya Disipasi Maks (PC): 90 W (dengan heatsink yang memadai)
• Gain Arus DC (hFE): 20-70 pada IC = 4 A
• Tegangan Saturasi (VCE(sat)): 1,1 V maks pada IC = 4 A
• Suhu Operasi Maks: +150 °C
• Frekuensi Maks: 3 MHz

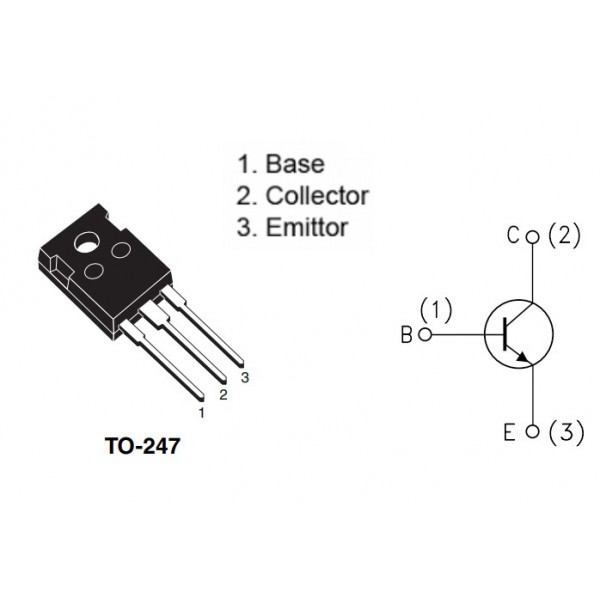

• Pinout: Base (1), Collector (2), Emitter (3)

Dokumen :
Datasheet [ Link ]
