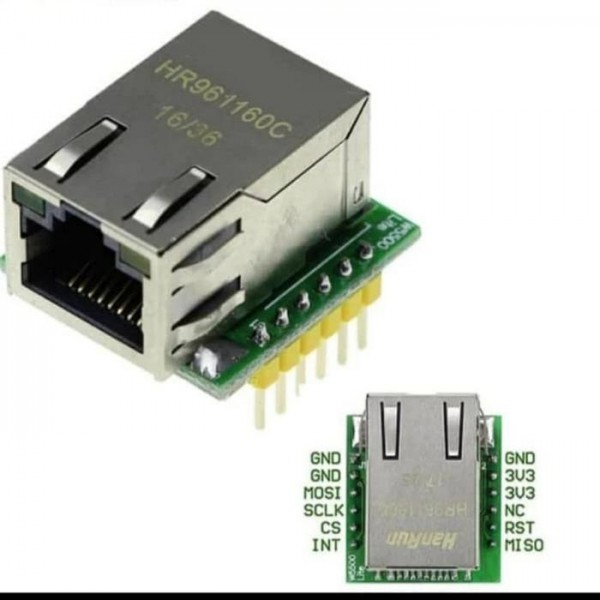

Mini W5500 USR-ES1 Ethernet Shield

Mini W5500 USR-ES1 Ethernet Shield adalah modul Ethernet berbasis chip W5500 dari Wiznet. Modul ini memungkinkan mikrokontroller seperti Arduino, STM32 atau ESP32 untuk terhubung ke jaringan Ethernet (LAN) melalui port RJ45.

Fitur :

• Konsumsi daya rendah
• Proses TCP/IP ditangani oleh hardware sehingga mengurangi beban mikrokontroller
• Lebih cepat dan stabil dibandingkan dengan modul berbasis ENC28J60
• Mendukung hingga 8 koneksi soket simultan
• Kompatibel dengan Arduino, STM32 atau ESP32

Catatan !

• Gunakan level shifter jika mikrokontroller bekerja pada 5V karena W5500 bekerja pada logika 3.3V
• Membutuhkan library W5500 (Ethernet2.h untuk Arduino)

Spesifikasi :

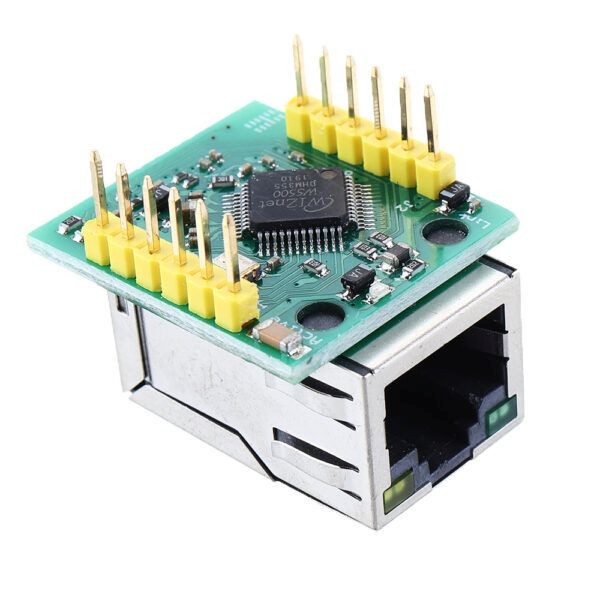

• Chip : Wiznet W5500 (berbasis TCP/IP hardware)

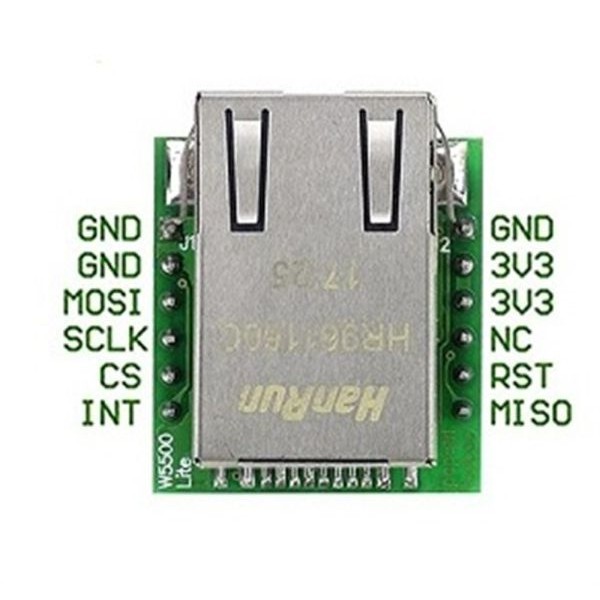

• Antarmuka : SPI
• Protokol : TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE protocol
• Support power-down wake up

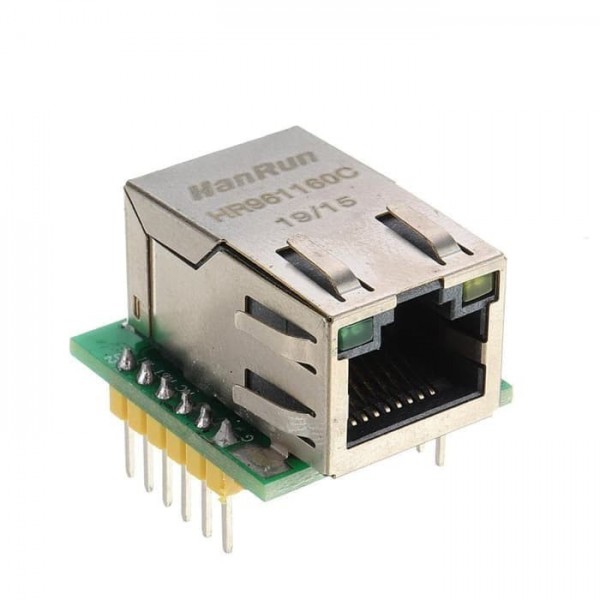

• Port jaringan : 1x RJ45 dengan transformer terintegrasi (magjack)
• Kecepatan : 10/100Mbps
• Dimensi : 28.5×23×24 mm

Dokumen :

• Library W5500 [ Link ]
