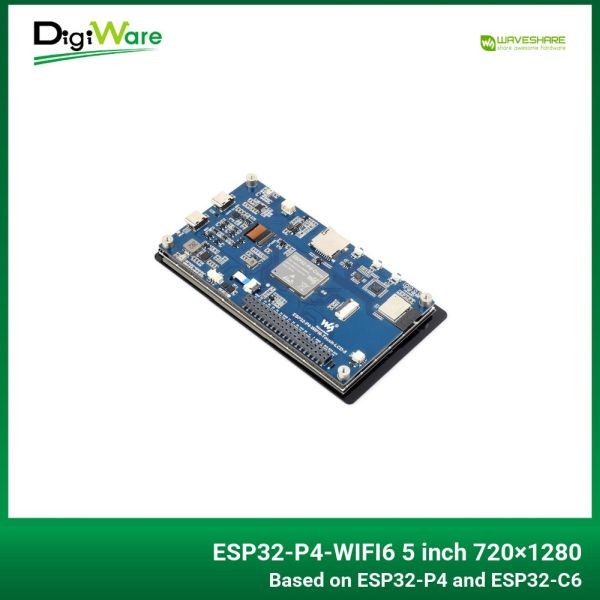

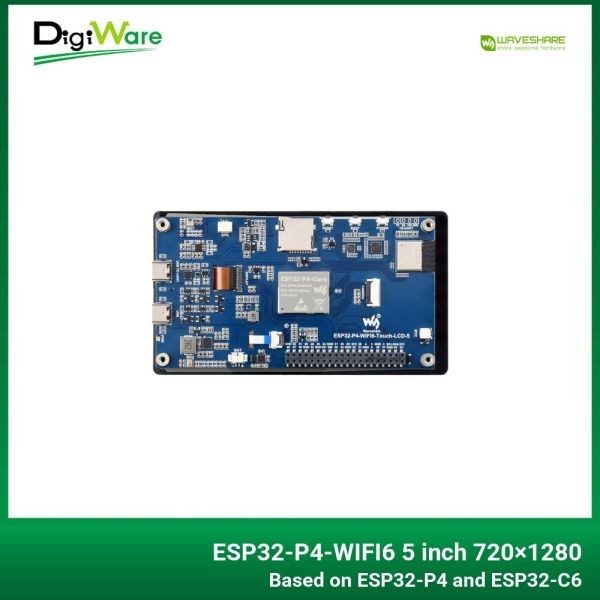

ESP32-P4-WIFI6 5 inch 720×1280 5-point Touch Display Development Board Based ESP32-P4 and ESP32-C6 Audio Codec WiFi 6 BLE 5

adalah papan pengembangan berkinerja tinggi berbasis pengontrol ESP32-P4 dengan prosesor dual-core dan single-core RISC-V 32-bit. Dilengkapi dengan layar sentuh IPS 5 inci beresolusi 720 × 1280, memiliki antarmuka manusia-mesin yang kaya termasuk MIPI-CSI (dengan Image Signal Processor terintegrasi), juga mendukung USB OTG 2.0 HS untuk konektivitas berkecepatan tinggi dan memiliki header ekspansi GPIO 40PIN onboard, kompatibel dengan beberapa Raspberry Pi HAT untuk adaptabilitas aplikasi yang lebih luas.

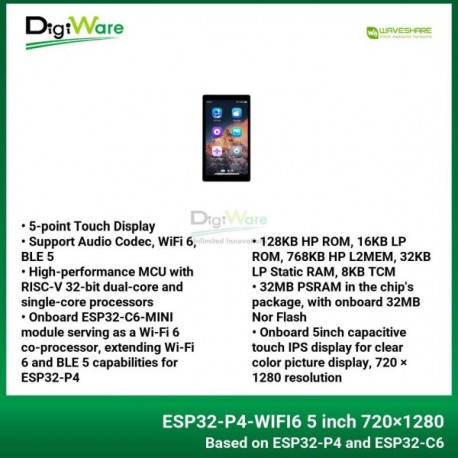

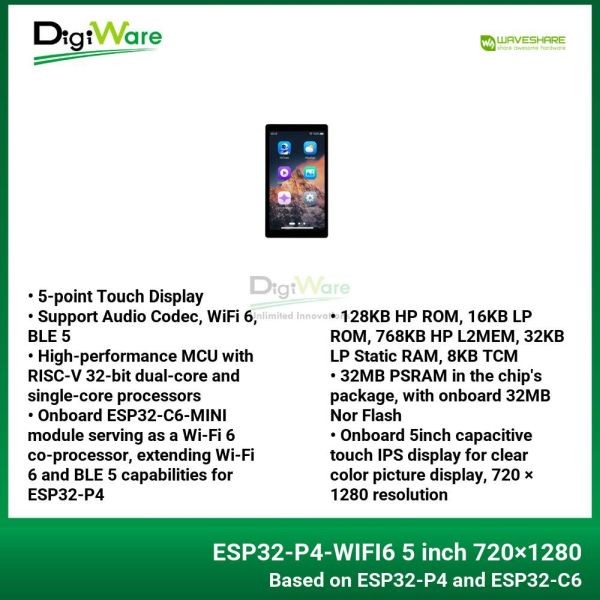

Fitur :

• MCU berkinerja tinggi dengan prosesor RISC-V 32-bit dual-core dan single-core.

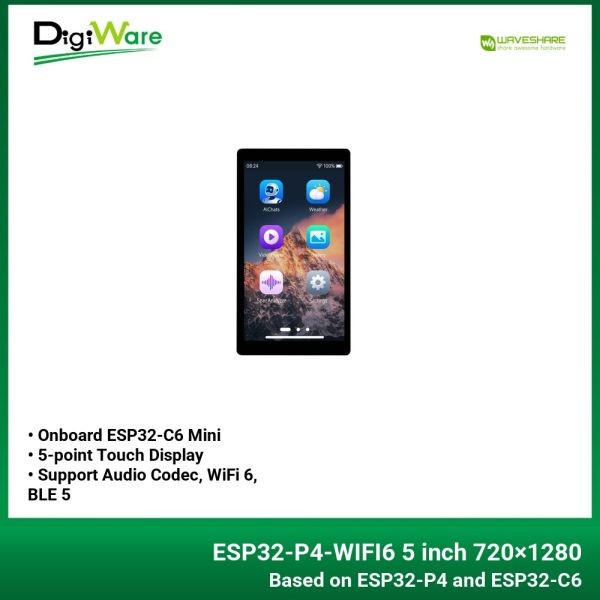

• Modul ESP32-C6-MINI terintegrasi yang berfungsi sebagai co-prosesor Wi-Fi 6, memperluas kemampuan Wi-Fi 6 dan BLE 5 untuk ESP32-P4.
• 128KB HP ROM, 16KB LP ROM, 768KB HP L2MEM, 32KB LP Static RAM, 8KB TCM
• Kemampuan pemrosesan gambar dan suara yang andal. Menyediakan antarmuka pemrosesan gambar dan suara termasuk JPEG Codec, Pixel Processing Accelerator, Image Signal Processor, dan H264 encoder.
• 32MB PSRAM dalam paket chip, dengan 32MB Nor Flash terintegrasi.
• Port Type-C terintegrasi, lebih nyaman, kompatibilitas perangkat lebih baik.

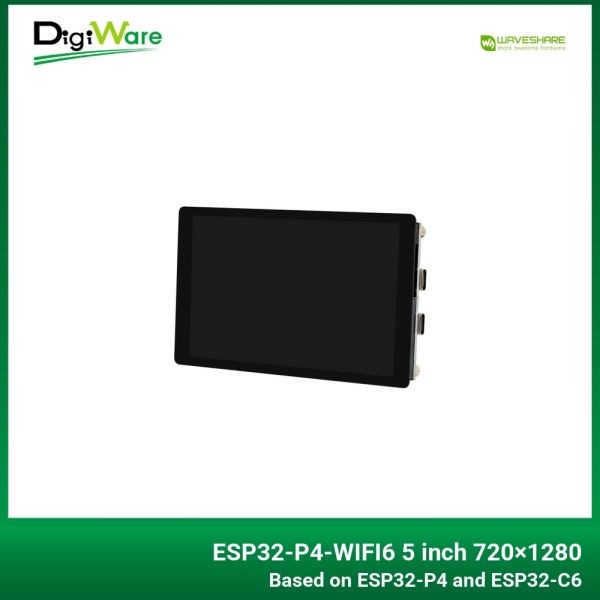

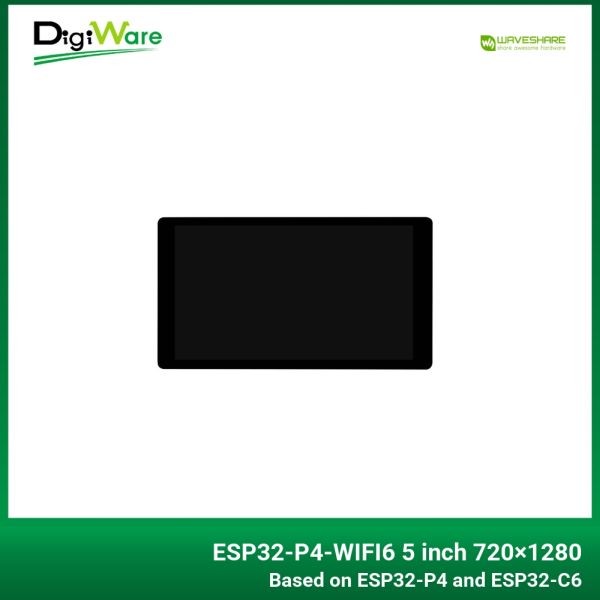

• Layar sentuh kapasitif IPS 5 inci terintegrasi untuk tampilan gambar warna yang jernih, resolusi 720 × 1280.
• Header pengisian/pengosongan baterai Lithium MX1.25 3.7V terintegrasi
• Mengadaptasi I2C, UART, USB, dan beberapa GPIO untuk koneksi dan debugging perangkat eksternal, memungkinkan konfigurasi periferal yang fleksibel.
• Slot kartu TF terintegrasi untuk penyimpanan yang lebih luas, transfer data kecepatan tinggi, dan fleksibilitas yang lebih baik, cocok untuk pencatatan data dan pemutaran media, menyederhanakan desain sirkuit.
• Antarmuka kamera terintegrasi, mendukung OV5647 dan kamera MIPI-CSI lainnya.
• Fitur keamanan: Secure Boot, Flash Encryption, akselerator kriptografi, dan TRNG. Selain itu, mekanisme perlindungan akses perangkat keras membantu mengaktifkan Manajemen Izin Akses dan Pemisahan Hak Akses.

Spesifikasi :

• PANEL TAMPILAN : IPS
• UKURAN TAMPILAN : 5 inci
• Resolusi Layar : 720 × 1280
• Sudut pandang : 178°
• Kecerahan : 280cd/㎡
• Rasio Kontras : 900:1
• Antarmuka Komunikasi : MIPI-DSI 2 jalur
• Driver Tampilan : HX8394
• Jenis Sentuh : Sentuhan kapasitif
• IC Sentuh : GT911

Isi Dalam Paket :
1x ESP32-P4-WIFI6-Touch-LCD-5 host
1x GH1.25 2PIN 8Ω 2W speaker 50mm

Dokumen :

Datasheet [ Link ]
Schematic Diagram [ Link ]
