Wio-E5-LE Dev Kit STM32WLE5JC ARM Cortex-M4 and SX126x embedded supports LoRaWAN

Wio-E5-LE Dev Kit STM32WLE5JC ARM Cortex-M4 and SX126x embedded supports LoRaWAN adalah kit pengembangan (development kit) yang mengintegrasikan modul Wio-E5-LE berbasis chip STM32WLE5JC. Produk ini ditujukan untuk membantu kamu melakukan rapid prototyping IoT dengan komunikasi radio jarak jauh seperti LoRaWAN^® di band frekuensi global (misalnya EU868 / US915).

Kit ini menawarkan :

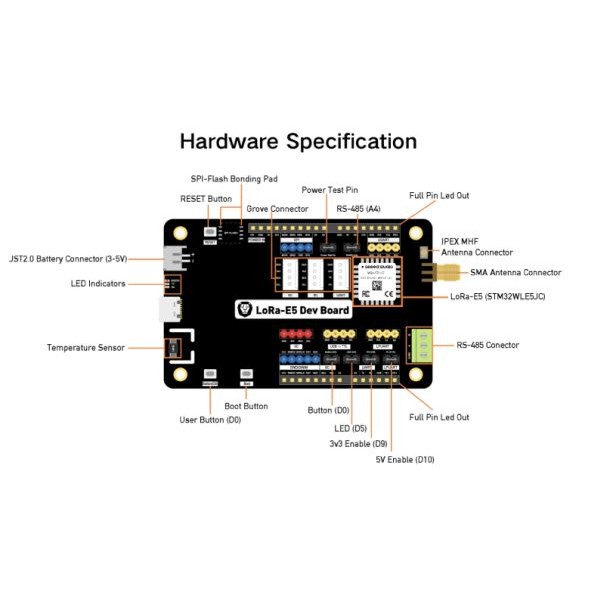

• Interface perangkat keras lengkap (GPIO, Grove, RS485, header male/female)
• Kemampuan radio LoRa jarak jauh
• Platform yang sangat cocok bagi pengembang IoT, sistem nirkabel industri, atau eksperimen jaringan sensor LPWAN

Spesifikasi :

• Dimensi : 85.6 x 54 mm
• Tegangan : 3-5V (Baterai) atau 5V (USB TYPE C)
• Tegangan Output : 3V3 atau 5V
• Daya : +20.8dBm pada 3.3V
• Frekuensi : EU868 / US915 / AU915 / AS923 / KR920 / IN865
• Protokol : LoRaWAN
• Sensitivitas : -116.5dBm hingga -136dBm
• Interface : USB Tipe C / JST2.0 / Grove * 3 (IIC * 2 / UART * 1) / RS485 / SMA-K / IPEX
• Modulation : LoRa, (G)FSK, (G)MSK, BPSK
• suhu kerja : -40°C hingga +85°C
• current : Wio-E5-LE module sleep current as low as 2.1uA (WOR mode)

Fitur :

• Kinerja Tinggi: TXOP = 14dBm@868 / 915MHz
• Penggunaan Jarak Jauh: 158dB link budget
• Konektivitas Nirkabel: Protokol Jarak Jauh Tertanam, perintah AT, mendukung rencana frekuensi Jarak Jauh global
• Use-friendly: It features fully lead out GPIOs, rich interfaces including RS-485, Grove, and etc, as well as convenient RESET and BOOT buttons on board.
• FCC, Bersertifikat CE

Aplikasi :

• Monitor Kualitas Udara LoRaWAN Luar Ruangan Bertenaga Surya
• Pemantauan Sensor Kedalaman Salju Berdaya Rendah untuk IoT Smart City Berdasarkan Wio-E5 Diterapkan di Norwegia
• Mengembangkan Sensor Pemantauan Limpasan Aliran Menggunakan Wio-E5 untuk Mengukur Suhu, Kualitas, dan Aliran
• Smart City : Proyek Deteksi Polutan Udara Dalam Ruangan berbasis Wio-E5
• Wio-E5 & ESP32 Bertenaga WiLoBlIno
• Loko: Pelacak GPS Terkecil dengan Modul Wio-E5 Bawaan Dapat Melacak Hewan Liar dan Drone

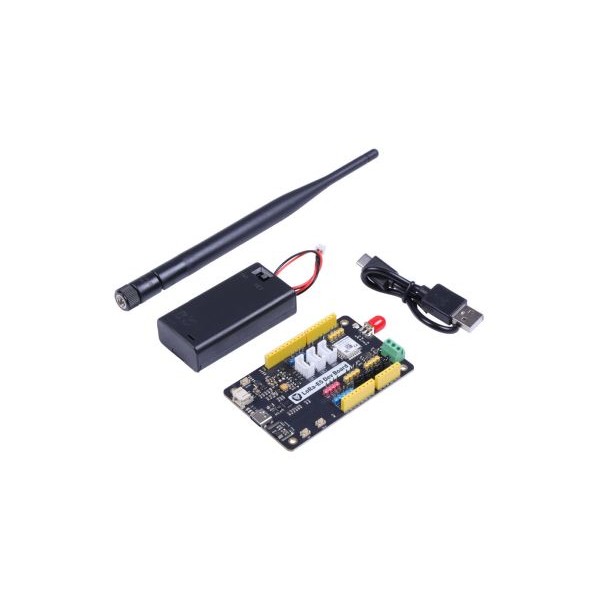

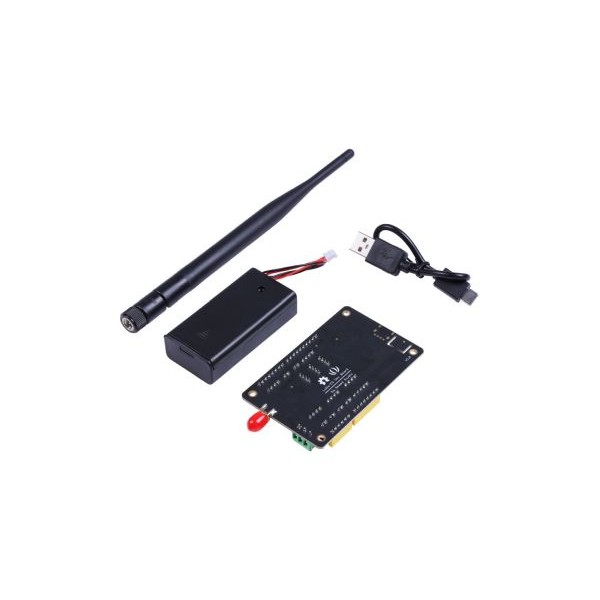

Isi Dalam paket :

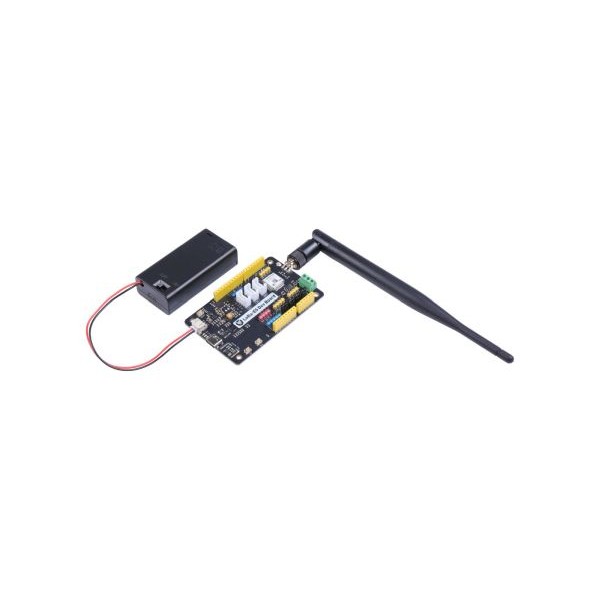

• 1x Wio-E5-LE Dev Board
• 1x Antenna(EU868/US915)
• 1x USB TypeC (panjang kabel 20cm)
• 1x 2*AA 3V Battery Holder

Dokumen :

• Wio-E5-LE Datasheet [ Link ]
• STM32WLE5JC Datasheet [ Link ]
• Wio-E5-LE Certification CE-VOC [ Link ]
• Wio-E5-LE FCC Certification -DTS [ Link ]
• Wio-E5-LE FCC Certification -DSS [ Link ]
• Wio-E5-LE AT Command Specification [ Link ]
• Wio-E5-LE Development Board v1.0.pdf [ Link ]
• STM32Cube MCU Package for STM32WL series [ Link ]
• PDF [ Link ]
