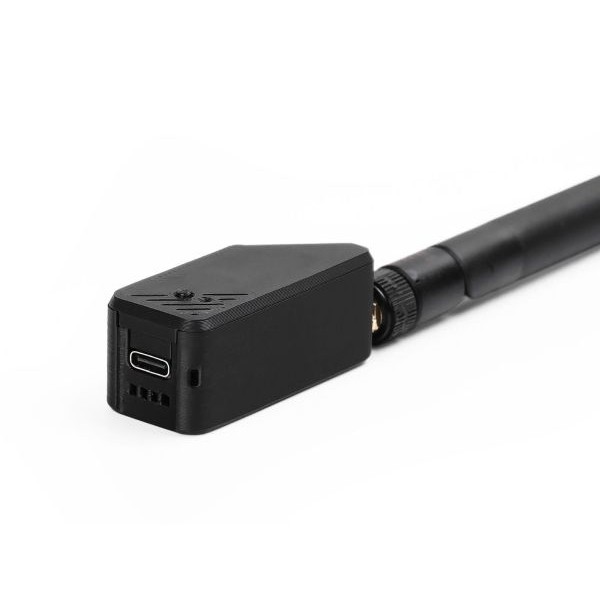

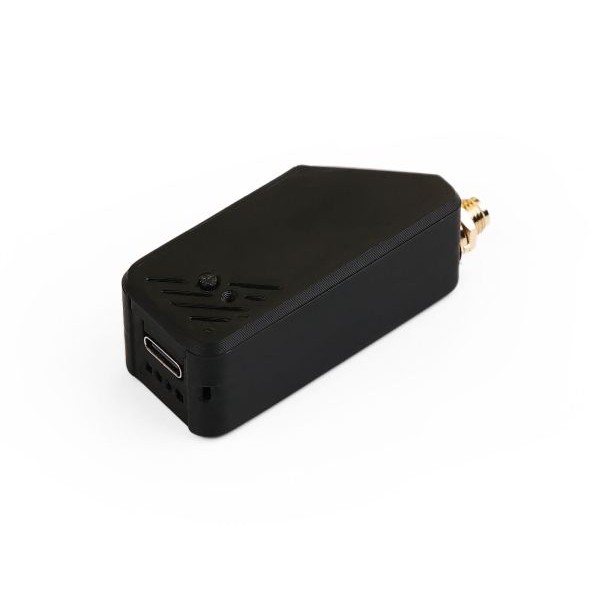

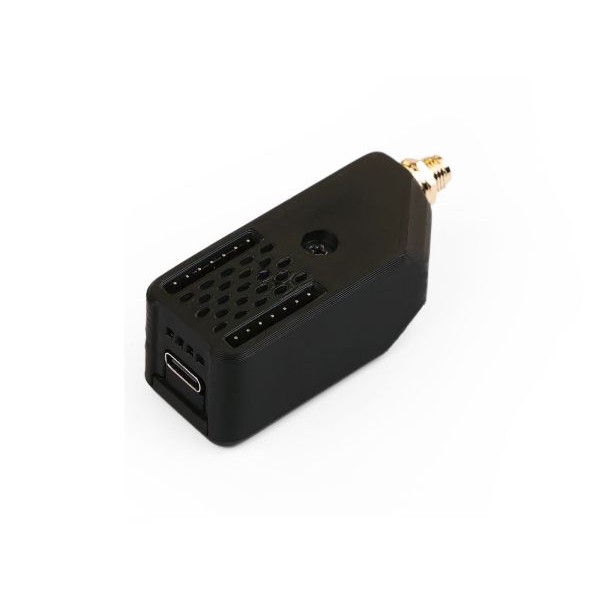

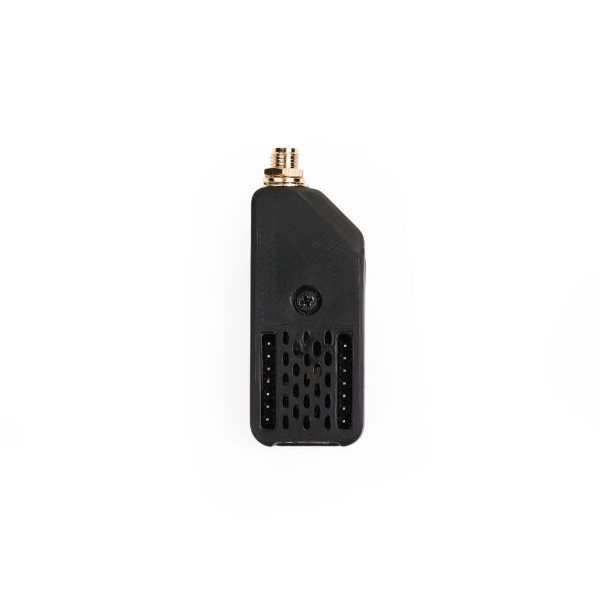

XIAO ESP32S3 & Wio-SX1262 Kit with 3D case for Meshtastic & LoRa

Kit ini merupakan alat yang dibuat dengan menggabungkan XIAO ESP32S3 dengan Wio-SX1262 LoRa module. Menggunakan 3D-printed casing yang sempurna, alat ini dilengkapi dengan antena eksternal dengan 2dBi dan jarak frekuensi yang lebar (868-915 MHZ). Kit ini mendukung single channel LoRaWAN gateway 2-5km dan komunikasi Meshtastic. kit ini dapat digabungkan dengan modul GnggNSS dan modul-modul yang lain melalui port GPIO yang tersedia.

Fitur :

• Pre-flashed dengan LoRa single-channel gateway firmware
• Mendukung komunikasi dual wireless (LoRa & BLE 5.0)
• Ukuran kecil
• Dilengkapi dengan ESP32-S3 MCU yang kuat
• Managemen daya yang fleksibel (bisa dengan USB Type-C/baterai lithium bawaan)
• Fleksibel untuk berbagai aplikasi

Spesifikasi :

• Basic
• Processor : ESP32-S3R8, Xtensa LX7 dual-core, 32-bit processor running up to 240 MHz
• Memory : On-chip 8M PSRAM & 8MB Flash
• Wireless :Complete 2.4GHz Wi-Fi subsystem
• BLE: Bluetooth 5.0, Bluetooth mesh
• LoRa: Based on Semtech SX1262, supports 862-930MHz
• Interface : 1x UART, 1x IIC, 1x IIS, 1x SPI, 11x GPIOs (PWM), 9x ADC, 1x User LED, 1x Charge LED,1x Reset button, 1x Boot button
• Power: Input voltage (Type-C): 5V, Input voltage (BAT): 4.2V
• Charging battery current: 100mA
• Operating Temperature: -40 ~ 65°C
• Antenna
• Type : SMA to I-PEX External Antenna
• Max Gain : 2 dBi
• Dimension : 13.0x195mm
• Installation : Install on the outside of the enclosure
• Distance : 2~5km in open environment
• Application : Suitable for most scenarios, designed for indoor and outdoor

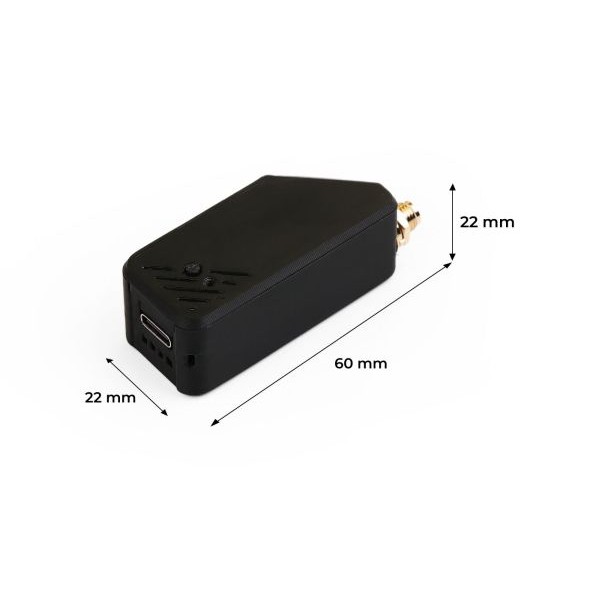

• Mechanical
• Dimension : 22x23x57mm
• Material : ABS
• Weight : 37.1g

Contoh Aplikasi :

• LoRaWAN Single Channel Gateway
• LoRa/LoRaWAN Sensor
• Meshtastic Node & Router

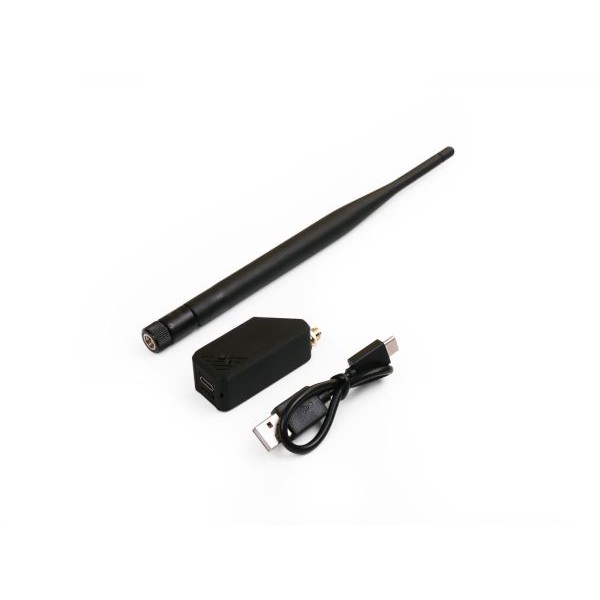

Isi dalam paket :
Wio-SX1262 and XIAO ESP32S3 kit with 3D-Printed Enclosure x 1
2dBi-868-915MHZ-SMA Antenna x 1
20cm USB type C cable x 1

Dokumen :

Wio-SX1262 for XIAO 3D file [ Link ]
Schematic Diagram Wio-SX1262 for XIAO [ Link ]
Datasheet Modul Wio-SX1262 [ Link ]
Projek One-Channel Hub [ Link ]
Casing 3D file [ Link ]
