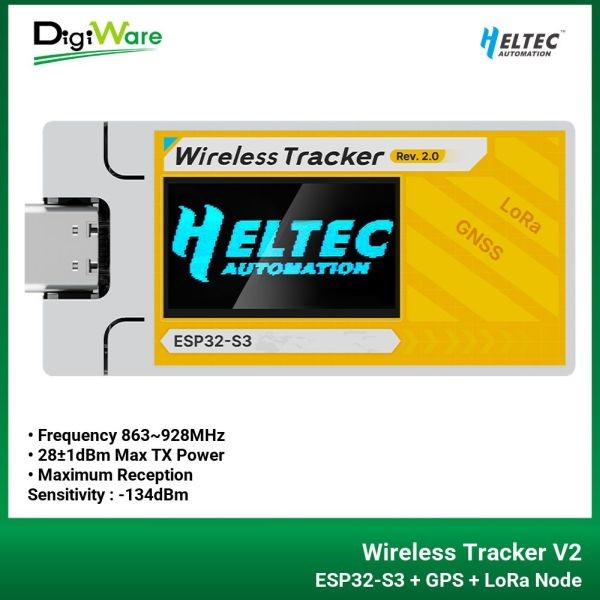

Wireless Tracker V2, ESP32-S3 + GPS + LoRa Node, Meshtastic, MeshCore and LoRaWAN Compatible

Wireless Tracker V2 dibangun di sekitar ESP32-S3FN8 dan mengintegrasikan chip LoRa SX1262 bersama dengan chip GNSS UC6580 . Generasi baru Wireless Tracker V2 ini menggabungkan penguat daya, mencapai daya transmisi maksimum hingga 28±1dBm . LNA dapat dilewati tanpa memengaruhi kinerja penerimaan. Wireless Tracker V2 memiliki antena LDS untuk GNSS dan 2.4G, yang secara signifikan mengurangi ukuran perangkat. Perangkat ini banyak digunakan di berbagai bidang seperti penentuan posisi personel, pelacakan aset, LoRaWAN, Meshtastic, dan MeshCore.

Fitur :

• Mendukung komunikasi Wi-Fi/Bluetooth, LoRa, dan GNSS.
• Mengintegrasikan penguat daya dengan daya keluaran maksimum 28±1dBm, dan LNA dapat dilewati (bypass).
• Mendukung penentuan posisi gabungan multi-sistem termasuk GPS, GLONASS, BDS (BeiDou), Galileo, NAVIC, dan QZSS.
• Sistem manajemen baterai lithium terintegrasi (manajemen pengisian/pengosongan, perlindungan terhadap pengisian berlebih, deteksi daya baterai, peralihan otomatis antara daya USB dan baterai).
• Antarmuka USB-C dengan pengaturan tegangan komprehensif, perlindungan ESD, perlindungan korsleting, dan perisai RF.
• Mendukung kerangka kerja pengembangan Arduino, menyediakan contoh LoRa/LoRaWAN.
• Kompatibel dengan Meshtastic dan MeshCore.

Spesifikasi :

• MCU : ESP32-S3FN8 (prosesor dual core Xtensa® 32-bit lx7)
• Chip LoRa : SX1262
• Chip GNSS : UC6580
• Frekuensi : 863~928MHz
• Daya TX Maksimum : 28±1dBm
• Sensitivitas Penerimaan Maksimum : -134dBm
• Wi-Fi : 802.11 b/g/n, hingga 150Mbps
• Bluetooth LE : Bluetooth 5, Bluetooth mesh
• Sumber Daya Perangkat Keras : 7x ADC1 + 2x ADC2 | 7x Touch | 3x UART | 2x I2C; 2x SPI | dll.
• Antarmuka
• USB Tipe-C;
• antarmuka baterai lithium 2*1,25;
• antarmuka panel surya 2*1,25;
• LoRa ANT (IPEX1.0);
• GNSS ANT (IPEX1.0);
• 2x18x2,54 Pin Header
• Baterai : Catu daya dan pengisian daya baterai lithium 3,7V (3V-4,2V)
• Suhu Operasional : -20 ~ 70 ℃
• Dimensi : 52x25,40x10,26 mm

Isi Dalam Paket :
1x Wireless Tracker
1x Spring LoRa Antenna
1x SH1.25×2 Battery Connector
2x Pin Header

Produk Terkait :
Omnidirectional Whip Antenna 915 MHz

Dokumen :
Datasheet [ Link ]
User Manual Document [ Link ]
Schematic_Diagram [ Link ]
Heltec ESP32 framework and lib installation [ Link ]
