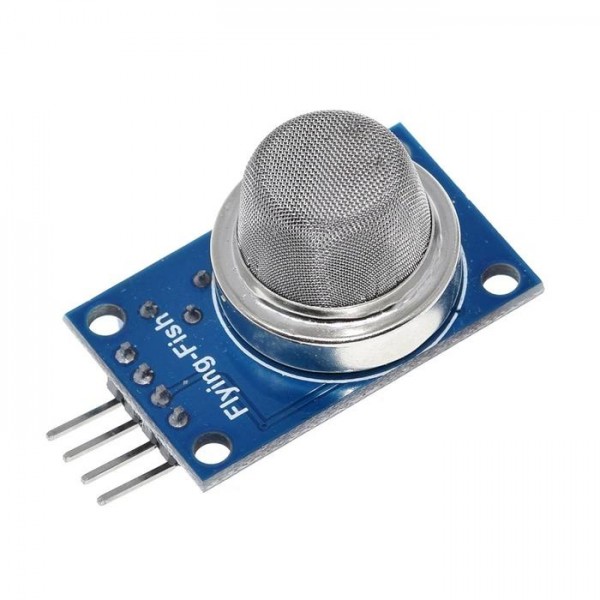

MQ2 MQ-2 LPG Butane Propane Methane Smoke Flammable Gas Sensor Module

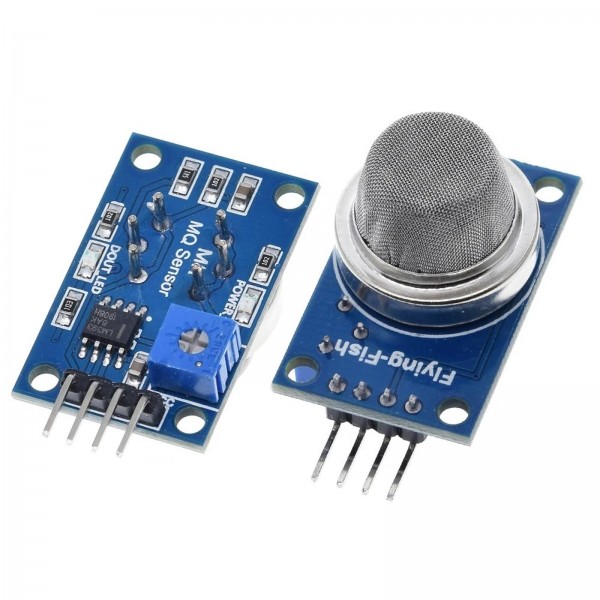

MQ2 MQ-2 LPG Butane Propane Methane Smoke Flammable Gas Sensor Module adalah sensor pendeteksi kebocoran gas yang menggunakan elemen pemanas dan lapisan peka gas berbasis SnO₂ (Timah Dioksida). Ketika gas mudah terbakar seperti LPG, butana, propana, metana, alkohol, hidrogen, atau asap terdeteksi, konduktivitas lapisan sensor berubah, menghasilkan tegangan keluaran analog yang proporsional terhadap konsentrasi gas. Modul ini dilengkapi dengan penguat operasional LM393 yang menyediakan keluaran analog (0–5 V) sekaligus sinyal digital (logika HIGH/LOW) berdasarkan ambang batas yang dapat diatur melalui trimpot. Dengan antarmuka 4-pin (VCC, GND, DO, AO), modul ini sangat mudah diintegrasikan dengan Arduino, Raspberry Pi, atau sistem mikrokontroler lain untuk aplikasi deteksi kebocoran gas dan alarm keamanan.

Spesifikasi :

• Chip : LM393
• Suhu Operasi : -20 °C hingga +50 °C
• Tegangan Operasi : 5V
• Dual Signal Output :
• Analog : 0,1V - 4,5V (tergantung konsentrasi gas)
• Digital : TTL (Tergantung ambang batas yang diatur)
• Kelembaban Operasi : < 95% RH (non-kondensasi)
• Gas yang Dideteksi : LPG, butana, propana, metana, alkohol, hidrogen, asap

Standard Working Condition :

• VC Circuit voltage 5V0.1 AC or DC
• VH Heating voltage 5V0.1 AC or DC
• RL Load resistance adjustable
• RH Heater resistance 33Kohm5% Room temperature
• PH Heating consumption Less than 800mW

Fitur :

• Deteksi multi-gas : Mampu mendeteksi berbagai gas mudah terbakar sekaligus, cocok untuk aplikasi keselamatan umum.
• Keluaran ganda : Sinyal analog untuk pembacaan konsentrasi akurat, serta sinyal digital TTL untuk pemicu alarm dengan ambang yang dapat diatur.
• Trimpot sensitivitas : Mudah mengatur titik pemicu alarm digital tanpa pemrograman ulang.
• Waktu respons cepat : Perubahan konduktivitas terjadi dalam hitungan detik setelah gas terdeteksi.
• Kompatibel dengan mikrokontroler populer : Antarmuka 4-pin standar kompatibel dengan papan 5V dan 3.3V (menggunakan level shifter untuk pin digital).
• Harga terjangkau dan mudah didapat : Sangat populer di kalangan hobiis dan edukasi.

Aplikasi :

• Alarm kebocoran gas rumah tangga : Mendeteksi LPG dari kompor atau tabung gas, mengaktifkan buzzer dan mematikan solenoid valve secara otomatis.
• Detektor asap dan kebakaran dini : Mendeteksi asap dari korsleting listrik atau kebakaran kecil sebelum api membesar.
• Robot pencari kebocoran : Diintegrasikan ke robot bergerak untuk memindai area pipa gas atau tambang bawah tanah.
• Sistem ventilasi otomatis : Menyalakan kipas exhaust saat konsentrasi gas di dapur atau pabrik melebihi ambang.
• Proyek IoT pemantauan kualitas udara : Mengirim data konsentrasi gas ke cloud (Blynk, Thingspeak) menggunakan ESP8266/ESP32.
• Edukasi dan praktikum sensor : Mempelajari karakteristik sensor gas analog, kalibrasi, dan pemrograman interupsi.

Isi Dalam Paket :

• 1x MQ2 MQ-2 LPG Butane Propane Methane Smoke Flammable Gas Sensor Module
