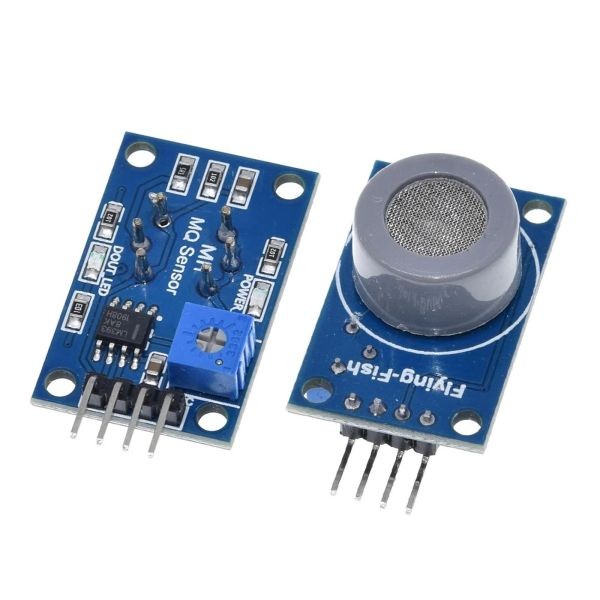

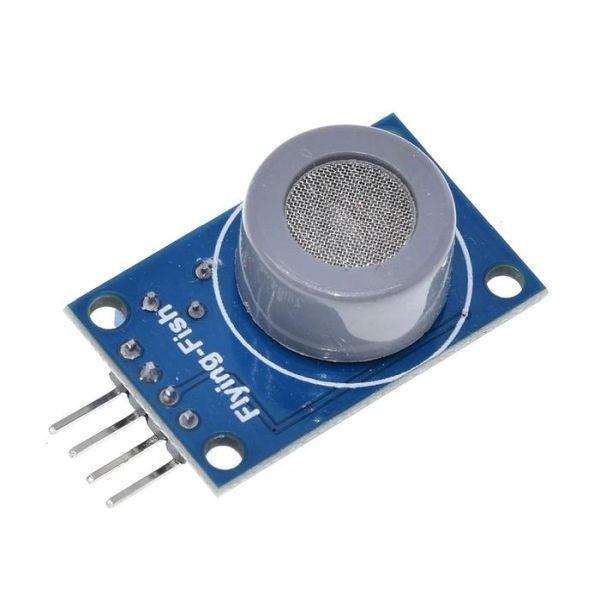

MQ-7 MQ7 Carbon Monoxide Gas Sensor Module

Modul Sensor Gas MQ-7 adalah sensor yang dirancang khusus untuk mendeteksi gas karbon monoksida (CO), gas beracun yang tidak berwarna dan tidak berbau. Sensor ini menggunakan elemen sensitif SnO₂ (timah dioksida) dengan siklus pemanasan khusus: tegangan heater tinggi (5 V) selama 60 detik untuk membersihkan permukaan sensor, kemudian tegangan rendah (1,4 V) selama 90 detik untuk mengukur CO. Metode ini meningkatkan sensitivitas dan memperpanjang umur sensor. Modul ini sudah dilengkapi komparator LM393 yang menyediakan keluaran analog (0–5 V) untuk pembacaan konsentrasi, serta keluaran digital TTL dengan ambang yang dapat diatur melalui trimpot. Dengan antarmuka 4-pin standar, modul ini mudah diintegrasikan ke Arduino, Raspberry Pi, atau platform mikrokontroler lainnya untuk sistem alarm dan pemantauan kualitas udara.

Spesifikasi :

• Testing gas : Carbon Monoxide
• Detection of Concentration : 10 - 1000ppm CO
• Loop VOltage : 10 VDC
• Heater Voltage : 5V 0.2V AC/DC (High), 1.5V0.1V AC/DC (Low)
• Load Resistance : Adjustable
• Heating Resistor : 313 (Indoor temperature)
• Heating dissipation : 350mW
• Sensitive part surface resistance : 2K-20K
• Sensitivity : Rs(in air)/Rs(100ppmCO)5
• Concentration gradient : 0.6
• Temperature, humidity : 202, 65%5%RH
• Standard test circuit : Vc: 5v 0.1v, Vh(high): 5v 0.1v, Vh(low): 1.5v 0.1v

Fitur :

• Sensitivitas tinggi terhadap CO : Mampu mendeteksi konsentrasi rendah CO (mulai 10 ppm) untuk peringatan dini keracunan.
• Siklus pemanasan khusus : Metode tegangan heater bergantian (5 V/1,4 V) untuk pembersihan dan pengukuran yang akurat.
• Keluaran ganda : Sinyal analog untuk pengukuran presisi, serta sinyal digital untuk alarm yang bisa disetel sensitivitasnya.
• Trimpot penyesuai : Mudah mengatur titik pemicu alarm digital tanpa pemrograman ulang.
• Indikator LED : LED daya (merah) dan LED status alarm (hijau) memudahkan pemantauan.
• Kompatibel dengan mikrokontroler : Antarmuka 4-pin standar kompatibel dengan board 5V dan 3.3V (level shifter direkomendasikan untuk pin digital).
• Mudah ditemukan dan terjangkau : Sangat populer di kalangan hobiis dan edukasi.

Aplikasi :

• Alarm detektor CO ruangan : Memberi peringatan dini kebocoran CO dari pemanas air gas, tungku, atau knalpot mobil di garasi.
• Pemantauan kualitas udara dalam ruangan : Mendeteksi akumulasi CO dari asap rokok atau perapian.
• Sistem keamanan kendaraan : Mendeteksi kebocoran CO di dalam kabin mobil.
• Robot pemantau gas beracun : Robot yang dapat memasuki area berbahaya untuk mengukur CO.
• Proyek IoT : Mengirim data konsentrasi CO ke cloud menggunakan ESP8266/ESP32 untuk pemantauan jarak jauh.
• Edukasi sensor gas : Mempelajari prinsip siklus pemanasan sensor MOS dan antarmuka analog.

Isi Dalam Paket :

• 1x MQ-7 MQ7 Carbon Monoxide Gas Sensor Module
