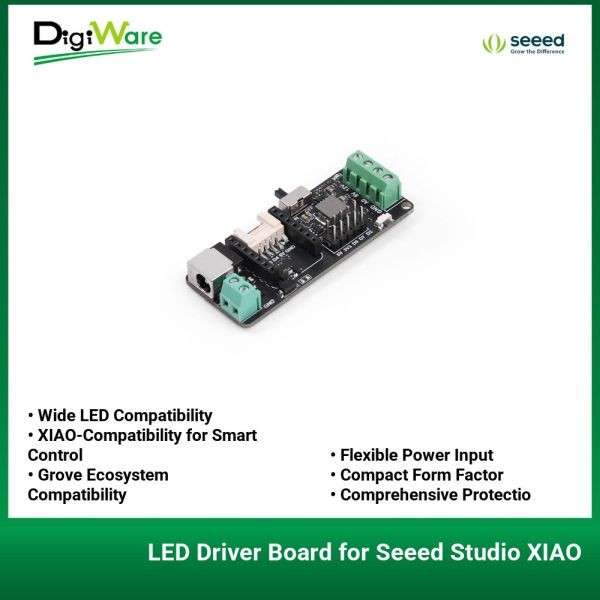

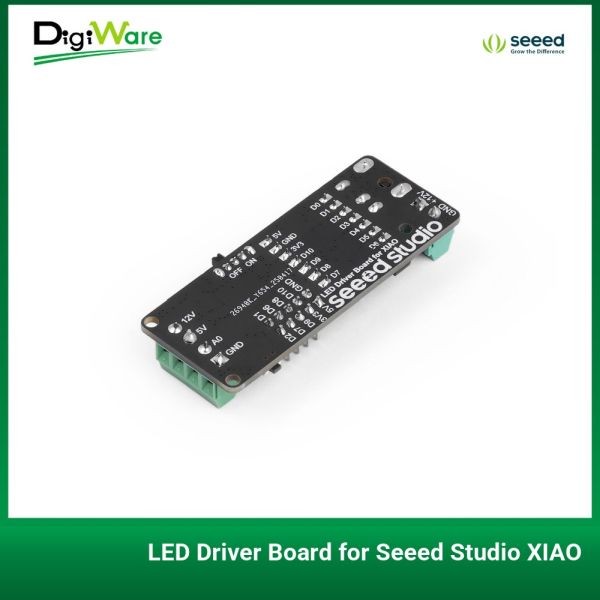

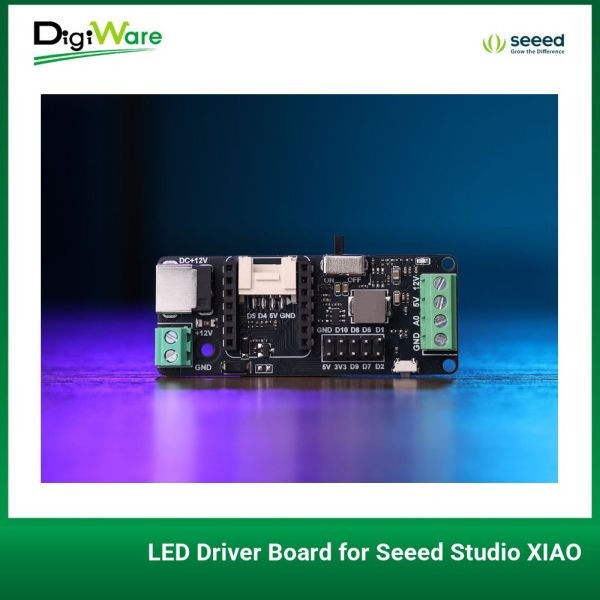

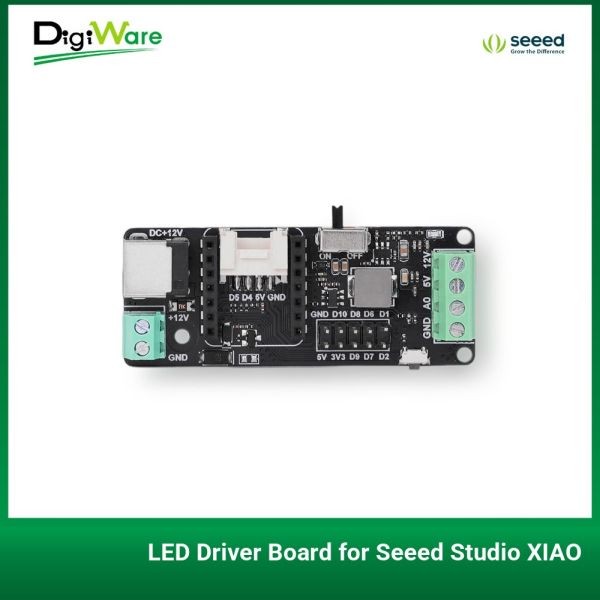

LED Driver Board for Seeed Studio XIAO

Papan driver LED ini merupakan solusi ringkas namun andal yang mendukung strip LED 5V dan 12V, termasuk LED RGB addressable populer seperti NeoPixel WS2812, WS2813, WS2815 . Kompatibel dengan semua papan XIAO, papan ini memungkinkan kontrol dan otomatisasi cerdas melalui WLED dan Home Assistant saat menggunakan Seri XIAO ESP32, sekaligus menawarkan opsi daya yang fleksibel dan perlindungan komprehensif untuk pengoperasian yang aman dan andal dalam pengaturan pencahayaan Anda.

Fitur :

• Kompatibilitas LED yang Luas
• Kompatibilitas XIAO untuk Kontrol Cerdas
• Kompatibilitas Ekosistem Grove
• Input Daya Fleksibel(Mendukung daya 12V/2A)
• Faktor Bentuk Kompak
• Perlindungan Komprehensif

Spesifikasi :

• Compatible dengan :
• LED satu warna,
• LED RGB yang dapat diatur alamatnya (WS2811, WS2812, WS2812B, WS2813, WS2815…)
• LED protokol 1-wire lainnya
• Konektor LED :
• Konektor Blok Terminal Sekrup 4 Pin 3,81mm:
• 12V
• 5V
• A0
• GND
• Input Daya :
• Adaptor Daya, 12V/2A/24W, Steker Standar Eropa, Keluaran DC
• Adaptor Daya, 12V/2A/24W, Steker Standar Amerika, Keluaran DC
• Adaptor daya DC 12V lainnya dengan colokan 5,5mm x 2,1mm x 10±0,3mm
• Kabel DC 12V
• Arus Operasi : 12V/2A, 5V/3A
• Onboard :
• Power Swith x1
• Grove I²C Connector x1
• User Button (D3) x1
• Power LED x1
• User Pin Header : SPI x1, Uart x1, Digital x2

Aplikasi :

• Pencahayaan & Dekorasi Rumah
• Eksperimen Pendidikan & Sains (Education)
• Instalasi Gaming & Interaktif
• Proyek DIY & Penggunaan Menari

Dokumen :
LED_Driver_Board_for_Seeed_Studio_XIAO_SCH_PDF [ Link ]
