COB LED DIY Kit for Seeed Studio XIAO

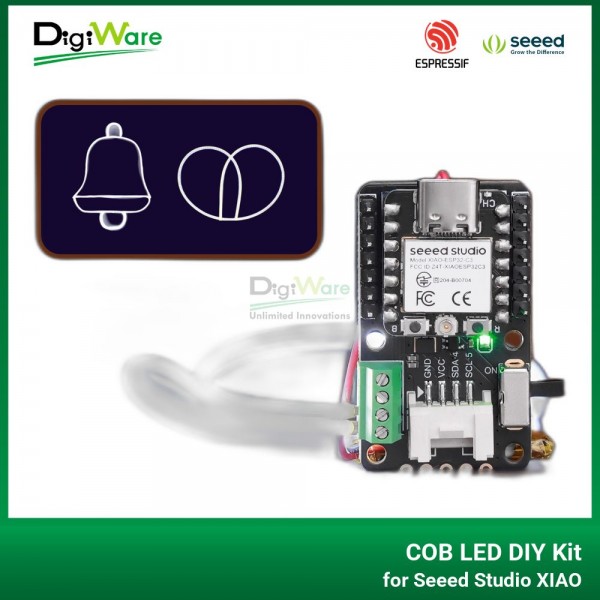

COB LED DIY Kit for Seeed Studio XIAO adalah kit ekspansi lampu LED yang dapat disesuaikan, dirancang khusus untuk keluarga Seeed Studio XIAO. Kit ini berpusat pada papan driver 7-kanal yang mampu melampaui batas daya GPIO, sehingga dapat menggerakkan strip LED COB (Chip-on-Board) 3V ultra-tipis selebar 1mm. Dengan manajemen baterai PMIC terintegrasi, kit ini menjadi solusi plug-and-play untuk membangun sistem pencahayaan nirkabel yang ringkas dan terang.

Spesifikasi:

• COB LED Power: 3VDC
• Input daya : USB 5V/1A(melalui XIAO)
• Note: Saat semua saluran digunakan secara bersamaan, cahaya LED akan redup. Silahkan sambungkan dengan Baterai Li-Po 3,7V atau gunakan 5V/2A USB wall adapter.

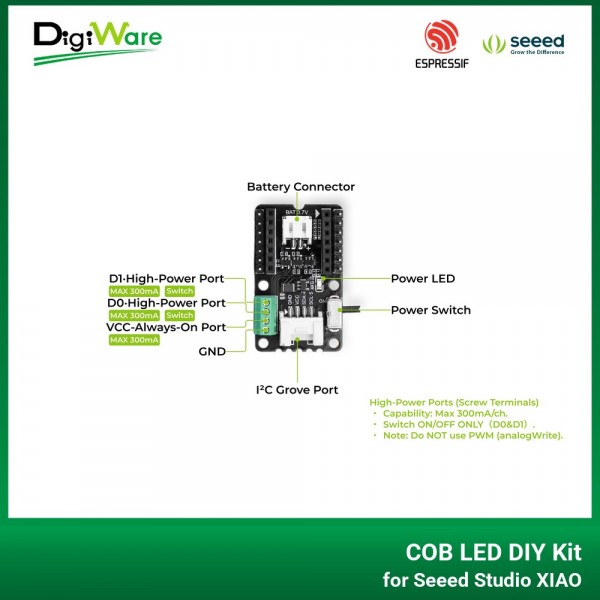

High-Power Ports(screw terminal):

• 3 Channels Output
• Drive Capability: Max 300mA/channel
• Control Logic: 1x Always-On + 2x GPIO Switch（D0,D1）
• Note: On/Off Switch Only, NO PWM Support

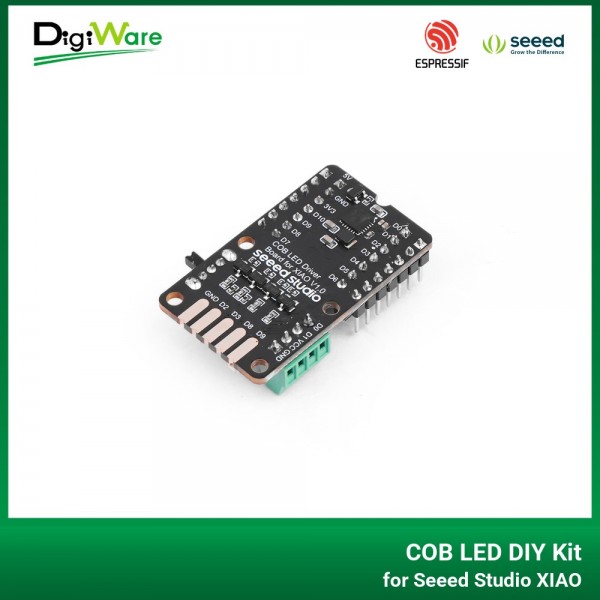

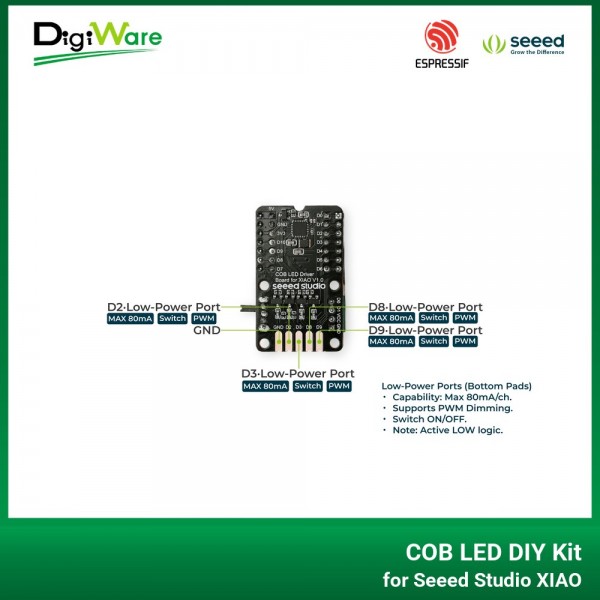

Low-Power Ports(bottom pads):

• 4 Channels output
• Drive Capability: Max 80mA/channel
• Control Logic: Fully Dimmable (PWM) via D2, D3, D8, D9
• Note: Aktif ketika logika LOW

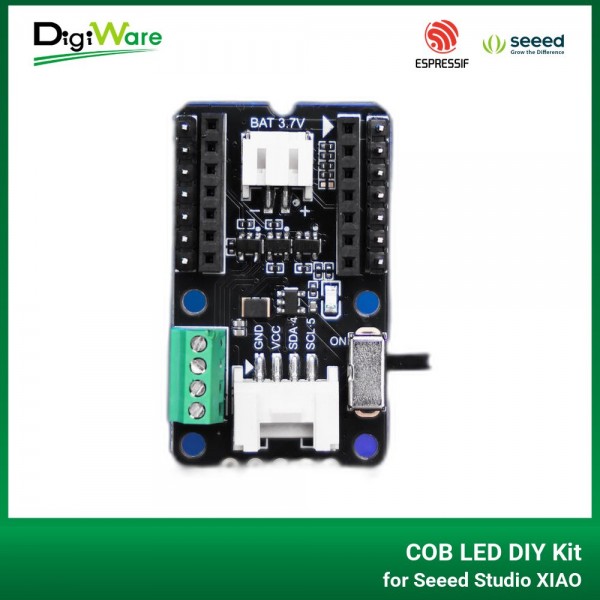

On board:

• 1x Grove I²C Connector
• 1x Power Switch
• 1x Power LED
• 1x Battery Connector

Supported XIAO:
XIAO RP2040, XIAO RP2350, XIAO nRF52840, XIAO ESP32-C3, XIAO ESP32-C6, XIAO ESP32-S3, XIAO RA4M1, XIAO MG24.

Fitur:

• 7-Kanal Hybrid Output Strategis: Mengelola seluruh sistem pencahayaan dengan satu papan. Dilengkapi 3 kanal High-Power (300mA) untuk pencahayaan utama yang terang dan 4 kanal Dimmable (80mA) untuk efek breathing atau fading yang halus.
• Adaptasi untuk Strip COB 1mm 3V: Kit menyediakan pilihan 5 jenis strip COB fleksibel (lebar 1mm) untuk berbagai kebutuhan proyek. Pembatasan arus perangkat keras onboard telah disetel khusus untuk mencocokkan karakteristik listrik strip 3V ini, memberikan pengalaman yang aman dan stabil.
• Manajemen Baterai untuk Proyek Nirkabel: Sirkuit daya terintegrasi mendukung baterai Li-Po 3.7V atau adaptor USB 5V berdaya tinggi. Sempurna untuk membangun instalasi nirkabel dan pencahayaan ambien desktop yang terang.
• Ekspansi Sensor Mudah: Dilengkapi konektor Grove I2C standar untuk koneksi sensor tanpa repot, memungkinkan proyek pencahayaan Anda merespons lingkungan secara cerdas.
• Desain Single & Double-Ended yang Serbaguna: Kit mendukung dua opsi struktural. Strip Single-Ended memungkinkan pengkabelan bersih di sudut sempit. Strip Double-Ended memiliki konektor konduktif di kedua ujung untuk memastikan distribusi tegangan yang seragam dan kecerahan yang konsisten.
• Kualitas Cahaya Unggul: Filamen terbuat dari FPC fleksibel dan Silicone Phosphor, dengan lebar ultra-sempit 1mm dan memberikan pancaran 360° full-angle. Menghasilkan cahaya Cool White 6500K dengan CRI >80, memberikan rendering warna yang akurat dan estetika linier yang mulus tanpa titik

Aplikasi:

• Pencahayaan Ambient Kreatif
• Kerajinan Elektronik DIY
• Dekorasi model 3D print
• Model kit upgrade

Isi Dalam Paket:

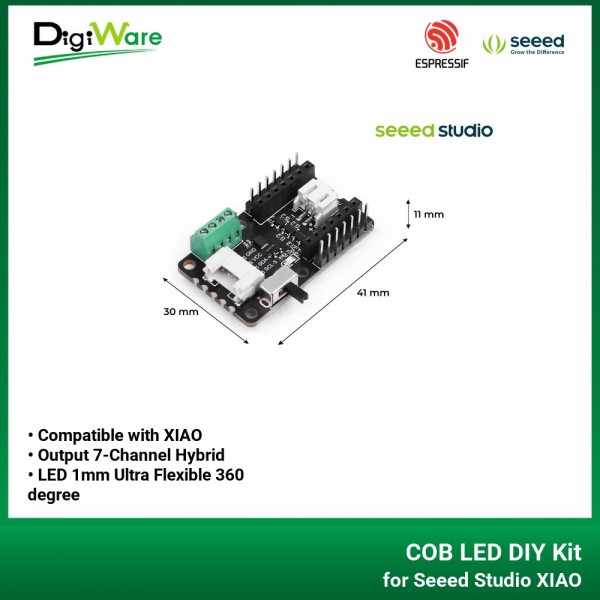

• 1x COB LED DIY Driver Board
• 5x COB LED Strip 300mm White(6500K)

Dokumen:

• PDF [ Link ]
