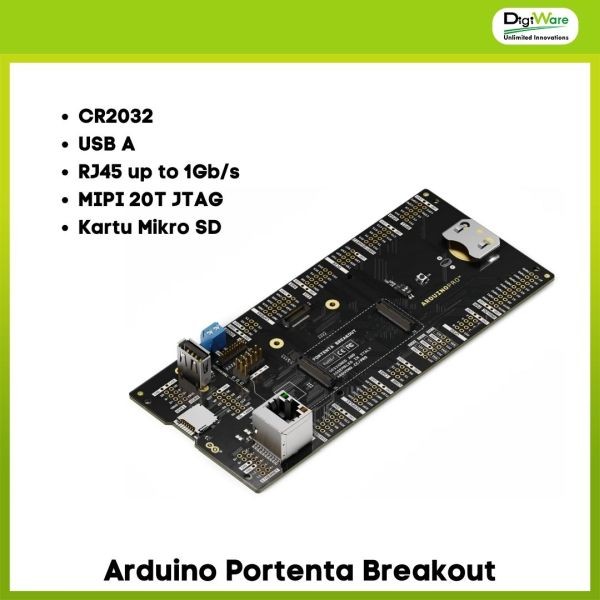

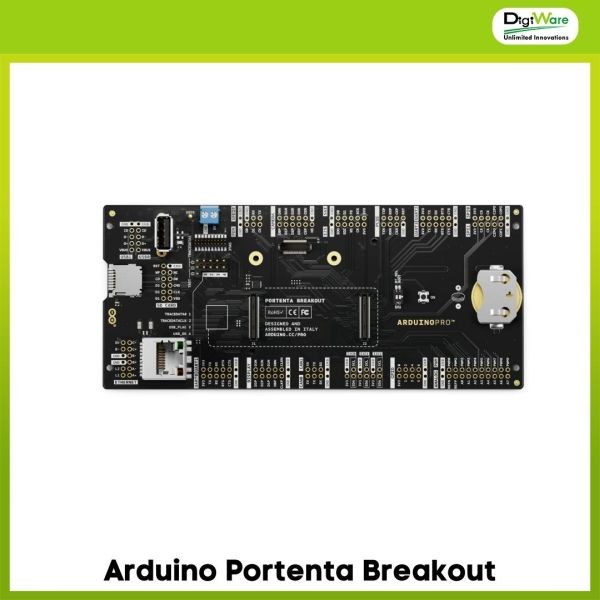

Arduino Portenta Breakout

Arduino Portenta Breakout merupakan base board untuk Arduino Portenta yang sudah dilengkapi dengan lubang pad konektor untuk menghubungkan Arduino Portenta dengan peripheral-peripheral eksternal.

Base board ini akan membantu para developer saat melakukan riset ataupun membuat prototype produk yang memanfaatkan Arduino Portenta sebagai otaknya. Dengan base board ini, para developer hanya tinggal plug and play ataupun dapat menggonta-ganti board Arduino Portenta dengan mudah jika ada kerusakan.

Fitur :

• Dilengkapi Tombol On/Off
• Boot Mode DIP Switch

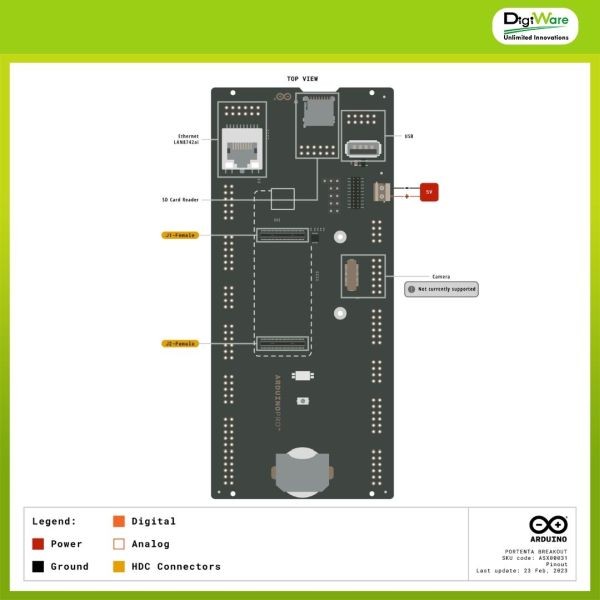

• Konektor : USB A, RJ45, Kartu Mikro SD, dan MIPI 20T JTAG
• Power : CR2032 RTC untk Backup Baterai dan Terdapat Terminal Block untuk Power Eksternal
• Kompatibel dengan Arduino Portenta

Spesifikasi :

• RTC Power Battery : CR2032
• Port USB : USB A
• Ethernet : RJ45 up to 1Gb/s
• Memory Slot : Kartu Mikro SD
• Debug : MIPI 20T JTAG
• Konektor : Pin Male/Female

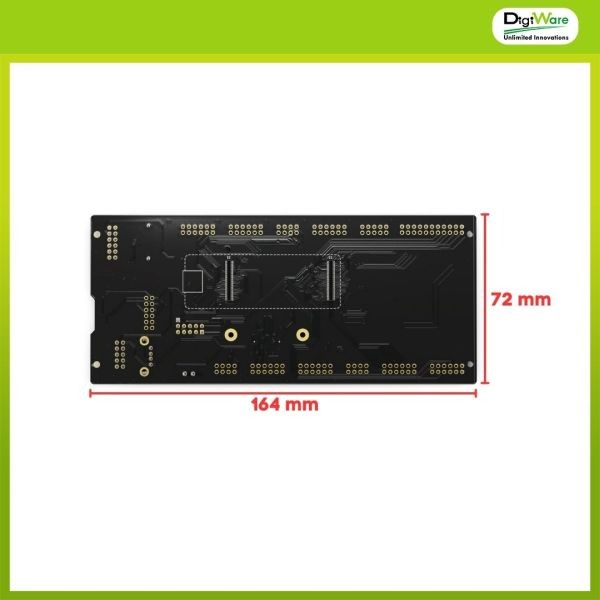

• Dimensi : 164 x 72mm

Aksesoris :

• 8, 10, 12, dan 22 Pin Header (2.54mm pitch)
• 20 Pin JTAG Programmer

Dokumen :

1. Skematik (Link)
2. Datasheet (Link)
