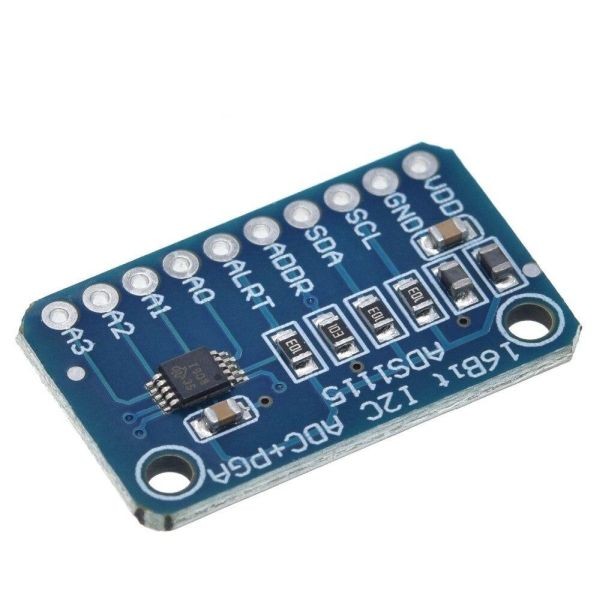

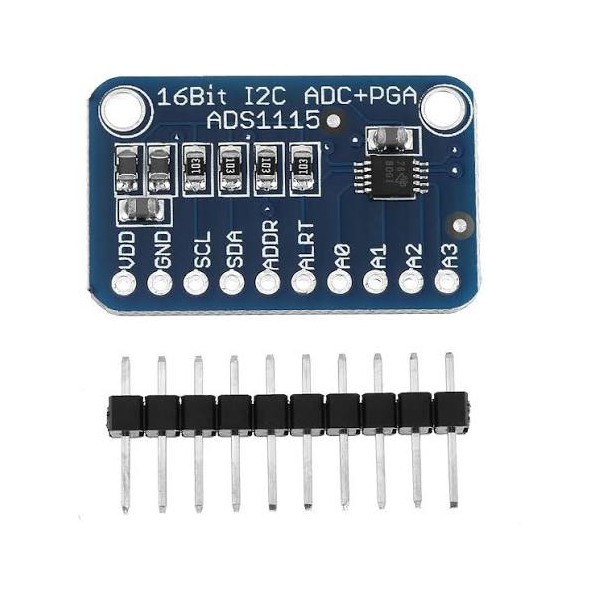

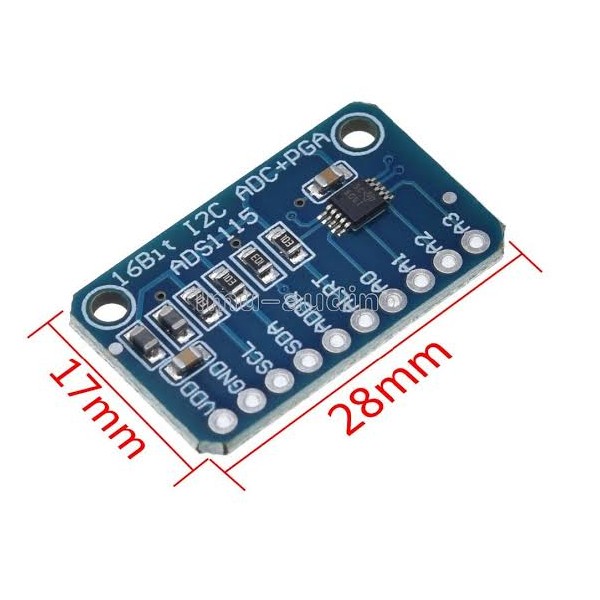

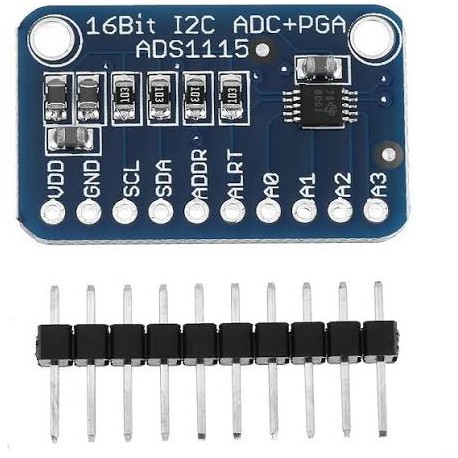

ADS1115 16 Bit 12 ADC 4 Channel with Pro Gain Amplifier Module

ADS1115 16 Bit ADC 4 Channel modul Analog-to-Digital Converter (ADC) yang digunakan untuk mengubah sinyal analog (tegangan) menjadi data digital dengan resolusi tinggi. Modul ini sangat populer untuk digunakan bersama Arduino, ESP32, ESP8266, Raspberry Pi, dan mikrokontroler lain melalui antarmuka I2C

Fitur :

• Resolusi 16-Bit: Memberikan 65.536 tingkat diskrit, jauh lebih akurat dibanding ADC bawaan mikrokontroler (seperti Arduino yang biasanya hanya 10-bit).
• Programmable Gain Amplifier (PGA): Memiliki penguat internal yang dapat diatur untuk memperkuat sinyal tegangan yang sangat kecil hingga 16 kali lipat.
• 4 Channel Input: Dapat dikonfigurasi sebagai 4 saluran single-ended atau 2 saluran differential.
• Antarmuka I2C: Hemat kabel pin dan memungkinkan penggunaan hingga 4 alamat berbeda pada satu bus I2C.
• Tegangan Kerja: Kompatibel dengan sumber daya 3.3 V hingga 5 V.
• Konsumsi Daya Rendah: Mencakup mode shutdown otomatis untuk menghemat baterai (sekitar 150 μ A)

Spesifikasi :

• Resolusi ADC : 16-bit (hingga 65.536 level)
• Jumlah Channel : 4 channel analog (AIN0–AIN3)
• Interface : I2C
• Tegangan kerja : 2,0–5,5 V
• Kecepatan sampling : 8–860 SPS (Samples Per Second)
• PGA : Dapat diprogram
• Alamat I2C : 0x48–0x4B

Fungsi :

• Membaca sensor analog presisi (seperti sensor gas, tekanan, atau suhu).
• Sistem Data Logger atau perekaman data jangka panjang.
• Pemantauan tegangan baterai (voltage monitoring) pada proyek IoT.
• Aplikasi robotika yang membutuhkan pembacaan sensor secara sangat detail.

Aplikasi :

• Membaca sensor suhu presisi
• Sensor tekanan
• Load cell (dengan penguat yang sesuai)
• Sensor arus dan tegangan
• Monitoring baterai
• Data logger
• Pengukuran sinyal analog beresolusi tinggi
