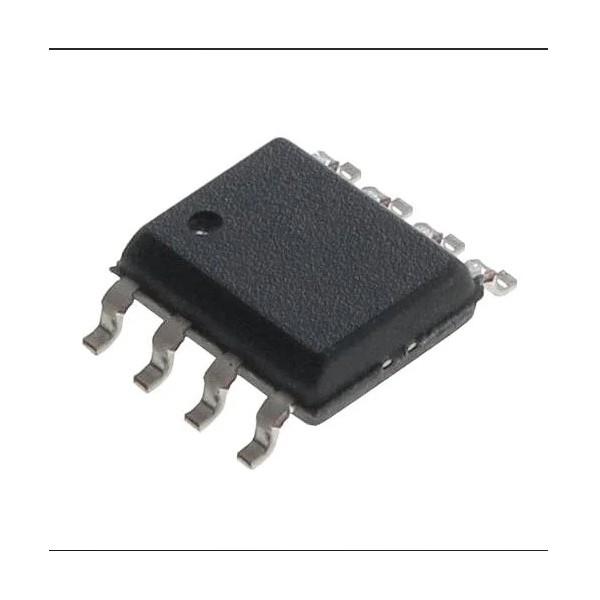

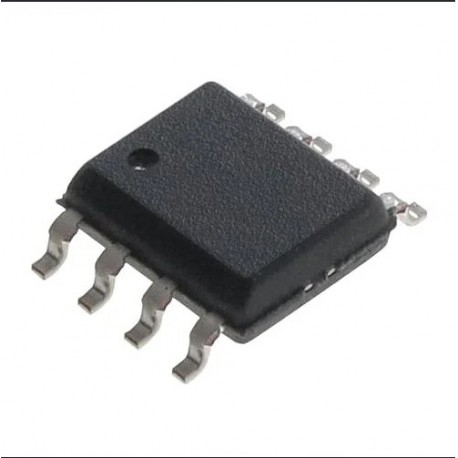

ISL8485EIBZ

ISL8485EIBZ adalah transceiver BiCMOS 5V yang dapat memenuhi standar komunikasi RS-485 dan RS-422 untuk transmisi data diferensial jarak jauh. Chip transceiver ini dibuat untuk lingkungan industri yang memerlukan ketahanan tinggi terhadap gangguan elektrostatis.

Setiap pin driver output dan receiver input pada transceiver ini dilindungi terhadap terjadinya ESD hingga 15kV tanpa menyebabkan adanya latch-up. Tidak seperti perangkat yang lain, chip ini didesain spesifik untuk toleransi suplai arus hingga 10% (4.5 hingga 5.5V)

Spesifikasi :

• Advanced Features: Low Cost
• Data Rate : 10Mbps
• Devices Allowed on Bus: 32
• Half/Full Duplex: Half
• High ESD Protection: Yes
• Hot Plug: No
• Konsumsi Daya : 500 µA
• Length (mm): 4.9
• Supply Voltage Vcc (Min) (V): 4.5
• Supply Voltage Vcc Range: 4.5-5.5
• Receiver inputs function with common-mode voltages as high as 7V outside the power supplies
• differential output devices that deliver at least 1.5V across a 54Ω load (RS-485) and at least 2V across a 100Ω load (RS-422)
• Sensitivitas Input Diferensial : 200mV

Fitur :

• Current limiting and thermal shutdown for driver overload protection
• Pb-Free (RoHS compliant)
• Extended industrial temperature options (+125°C)
• RS-485 I/O pin ESD protection: ±15kV HBM
• Class 3 ESD level on all other pins: >7kV HBM
• Specified for 10% tolerance supplies

Aplikasi :

• Factory automation
• Security networks
• Building environmental control systems
• Industrial/process control networks

Dokumen:

• Datasheet [ Link ]
