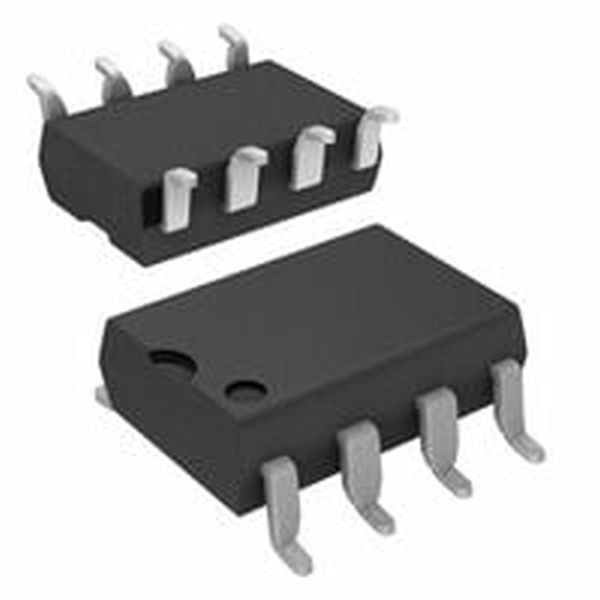

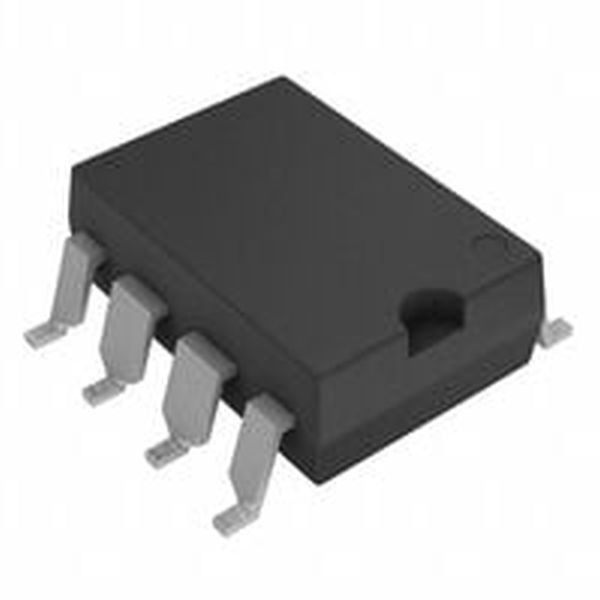

AMC1200STDUBRQ1

AMC1200STDUBRQ1 adalah isolated precision amplifier (penguat presisi terisolasi) yang menggunakan delta-sigma modulator yang memisahkan secara galvanis (isolasi) sisi input (tegangan tinggi/tingkat sinyal kecil) dari sisi output (tegangan rendah/sistem pengolah sinyal) melalui barier isolasi kapasitif berbasis SiO₂ (silikon dioksida). Isolasi ini sangat kokoh dan tahan terhadap medan magnet ekstrem. AMC1200STDUBRQ1 dirancang khusus untuk pengukuran arus menggunakan resistor shunt atau sensor resistif lainnya di industri yang memerlukan isolasi andal dan performa tinggi pada rentang suhu lebar.

Spesifikasi :

• Tipe Perangkat : isolated precision amplifier
• Teknologi Isolasi : Kapasitif (SiO2)
• Suhu Operasi : –40°C hingga +105°C
• Isolation Voltage: 4250 VPEAK
• Tegangan Kerja : 1200 VPEAK
• Transient Immunity: 10 kV/µs (min)
• Input Bandwidth : 60 kHz
• Fixed Gain: 8 (0.5% accuracy)
• LowOffset Error: 1.5 mV (max)
• LowNoise : 3.1 mVRMS
• LowHigh-Side Supply Current : 8 mA(max) at 5 V

Fitur :

• Isolasi galvanis kokoh (SiO₂) : Tahan terhadap medan magnet besar dan memberikan masa pakai isolasi sangat panjang (>25 tahun pada tegangan kerja maksimum).
• Input rentang mode-umum lebar : Mampu membaca sinyal kecil yang "mengambang" di atas tegangan common-mode tinggi hingga melebihi VDD1 (misal mengukur arus pada high-side shunt).
• Presisi tinggi : Non-linearitas sangat rendah (0,075%) dan offset minimal menjamin akurasi pengukuran arus/tegangan tanpa kalibrasi rumit.
• Gain tetap 8x : Memperkuat sinyal shunt kecil (±200 mV penuh) menjadi sinyal diferensial yang mudah dibaca ADC standar (maks 1,6 Vpp pada VDD2 = 5 V).
• Output diferensial : Memberi imunitas noise yang tinggi saat sinyal dikirim ke ADC mikrokontroler.

Aplikasi :

• Sensor arus pada inverter traksi kendaraan listrik (EV/HEV) : Mengukur arus fasa motor melalui resistor shunt yang terhubung ke IGBT/SiC, dengan MCU membaca arus secara aman di sisi tegangan rendah.
• On-Board Charger (OBC) & DC-DC Converter : Pengukuran arus dan tegangan pada sisi baterai tegangan tinggi (400V/800V) yang memerlukan isolasi galvanis penuh.
• Power Steering Elektrik (EPS) : Mendeteksi arus motor steering dengan presisi di bawah lingkungan EMI yang bising.
• Sistem manajemen baterai (BMS) : Memonitor arus pengisian/pengosongan baterai secara akurat dan terisolasi.
• Sumber daya industri dan inverter surya : Pengukuran arus di sisi AC/DC yang membutuhkan isolasi untuk melindungi sirkuit kontrol.
• Sistem akuisisi data tegangan tinggi : Akuisisi sinyal sensor di lingkungan dengan potensial common-mode tinggi (misal pada peralatan medis, uji kelistrikan).

Isi Dalam Paket :

• 1x AMC1200STDUBRQ1
