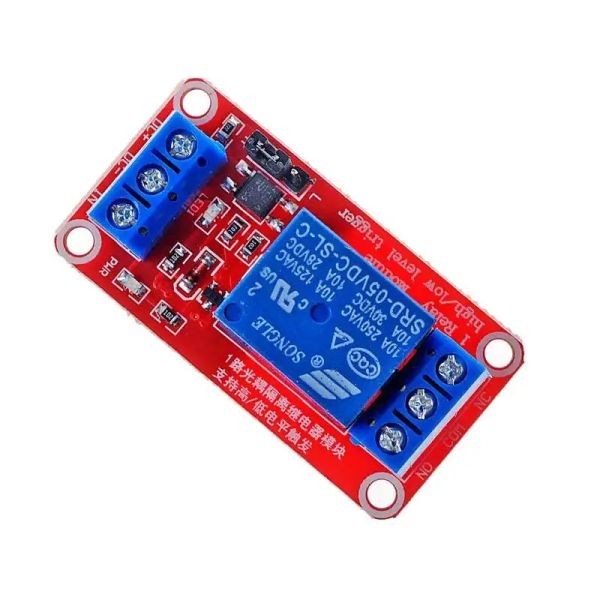

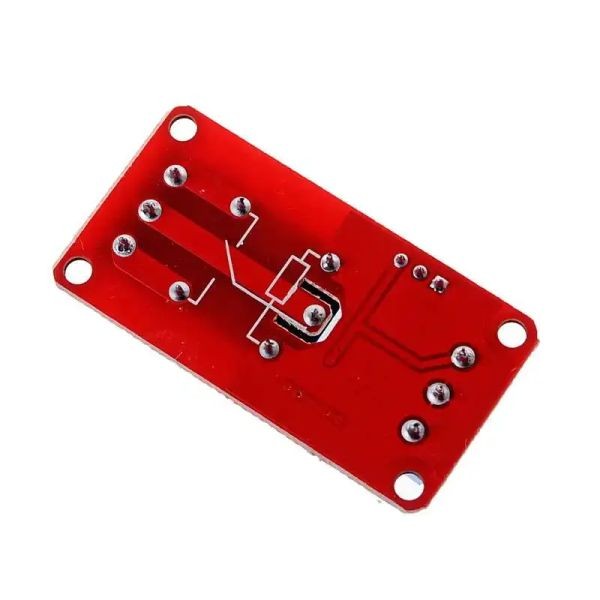

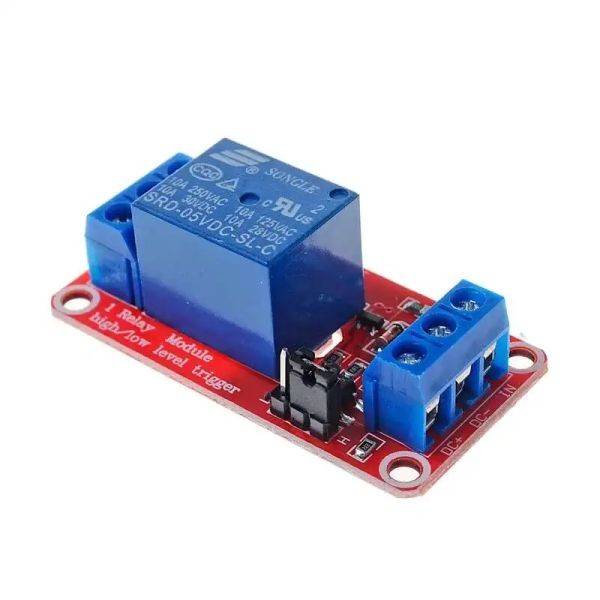

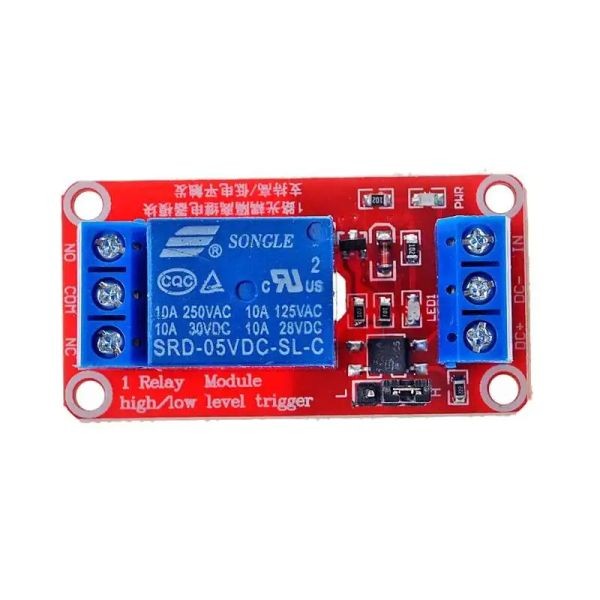

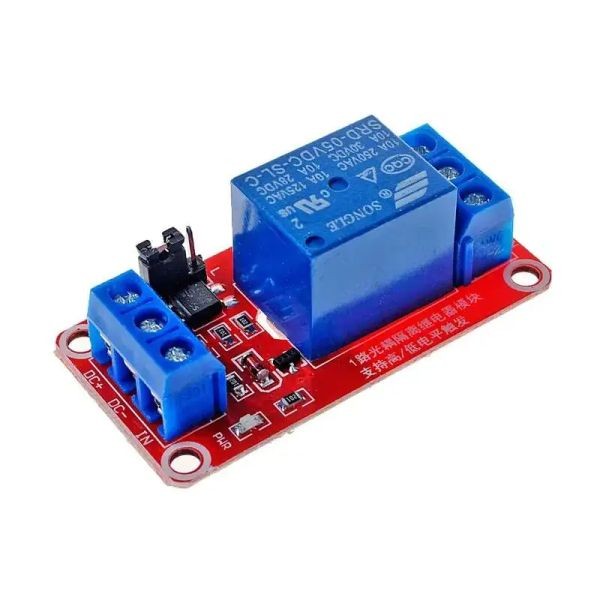

Relay Module 1 Channel 5V Active High or Low Trigger

Modul relay 1 Channel ini dirancang untuk mengendalikan rangkaian bertegangan dan berarus tinggi menggunakan sinyal kontrol tegangan rendah (5V DC). Cocok digunakan dengan mikrokontroler seperti Arduino atau Raspberry Pi.

Pengaplikasian :

• Sistem otomasi rumah untuk mengontrol lampu dan peralatan.
• Sistem kontrol industri yang membutuhkan mekanisme saklar aman.
• Proyek elektronik DIY berbasis mikrokontroler.
• Peralatan uji otomatis untuk pengalihan beban uji.
• Perangkat smart home dengan kontrol berbasis relay.

Fitur :

• Mendukung mode Normally Open (NO) dan Normally Closed (NC)
• Pemicu level tinggi/rendah dengan jumper
• Isolasi optocoupler
• Terminal blok input & output
• Indikator LED: daya (hijau) & status relay (merah)
• Desain tahan gangguan (relay tidak aktif jika jalur kontrol putus)
• Tegangan kerja: 5V DC

Spesifikasi :

• Tipe relay: SPDT (NO, COM, NC)
• Kapasitas beban: 10A @ 250VAC / 30VDC
• Arus trigger: 5mA
• Tegangan trigger HIGH: 2.5V–5V
• Tegangan trigger LOW: 0V–1.5V
• Dimensi: 48mm x 25mm x 19mm

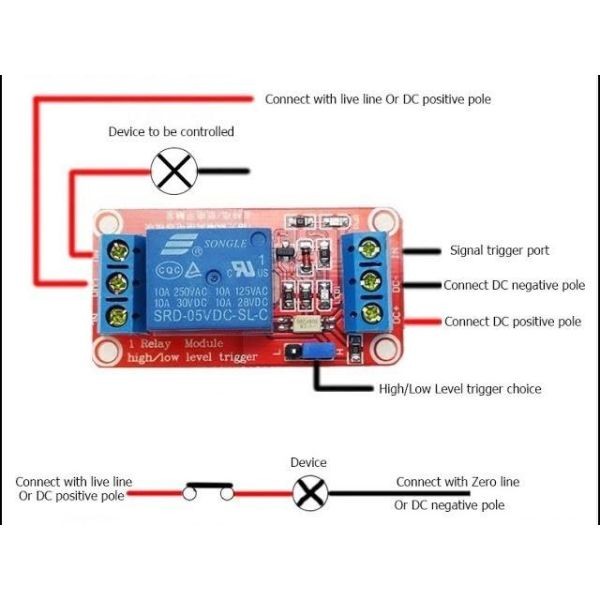

• DC+ : Positif 5V
• DC- : Negatif 5V
• IN : Sinyal pemicu (3.3V–5V, high/low via jumper)
• NO : Normally Open
• NC : Normally Closed
• COM : Terminal umum

Pengaturan Trigger:

• Jumper COM–L → Low level trigger
• Jumper COM–H → High level trigger

Paket Penjualan :

• x1 Relay Module 1 Channel 5V Active High or Low Trigger
