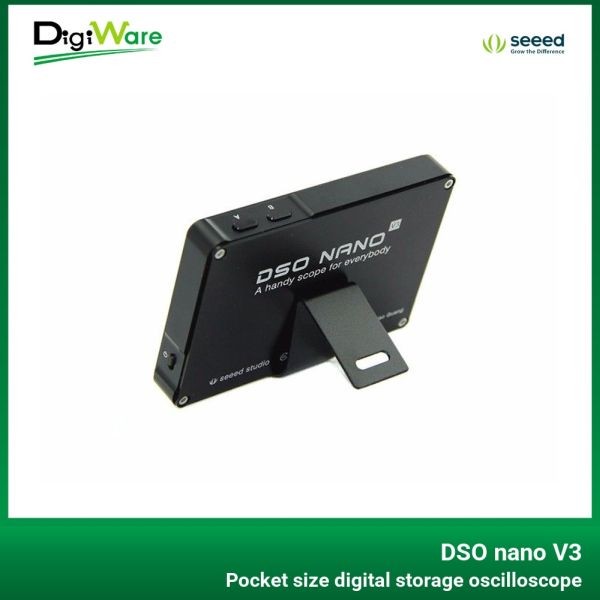

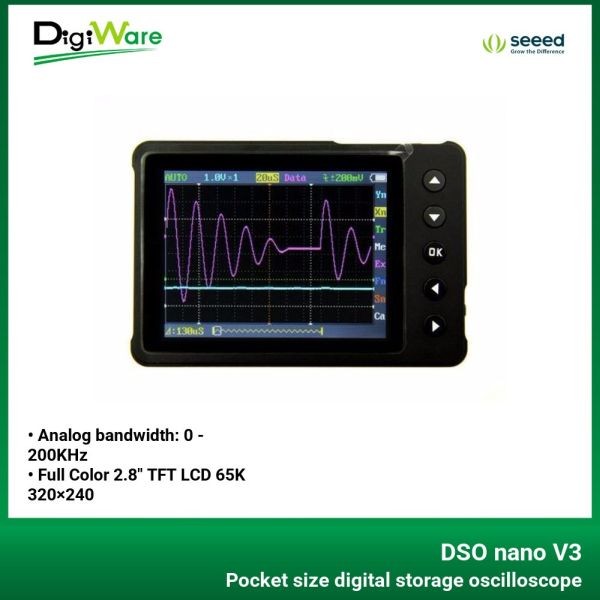

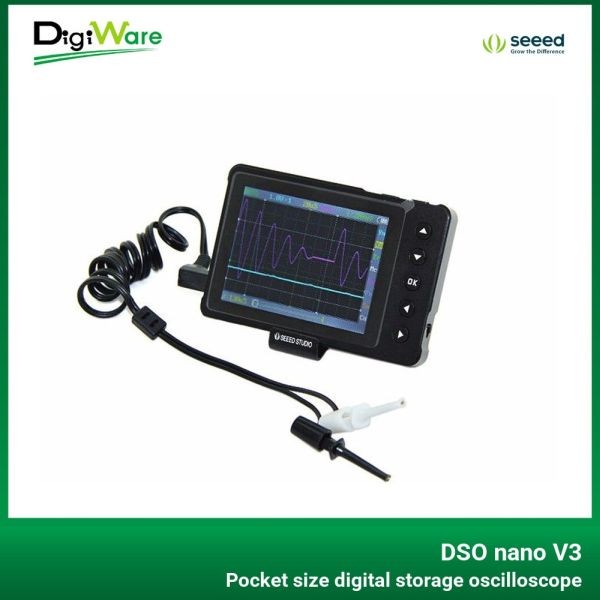

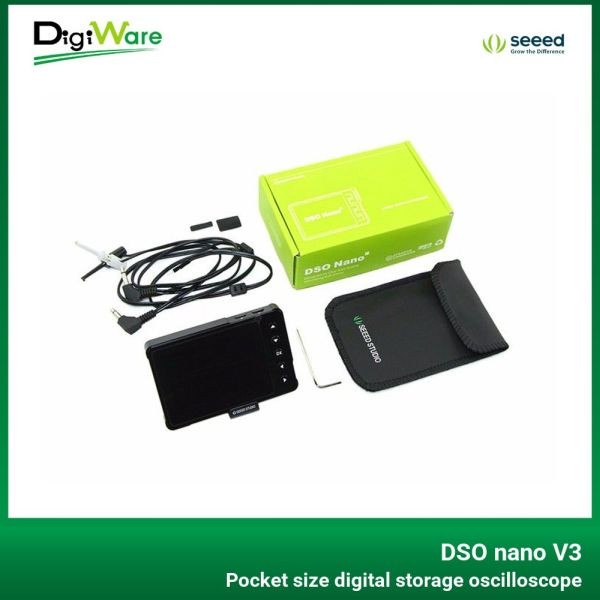

DSO nano V3 - Pocket size digital storage oscilloscope

DSO nano V3 merupakan versi terbaru dari DSO nano series. DSO nano V3 memiliki dimensi ringkas serta fitur-fitur menarik yang dapat dijadikan pertimbangan dalam memilih digital oscilloscope portable. Beberapa update untuk DSO nano V3 dari DSO nano V2 adalah: User Interface yang lebih friendly, proses upgrade firmware via virtual disk, built in 2 MByte storage chip, serta kemasan yang berbahan metal.
Spesifikasi :
- Catu daya : 3.7 VDC (baterai lithium ) / USB.
- Berbasis ARM Cortex-M3 32-bit.
- Analog bandwidth : 200 kHz.
- Sample rate : 1Msps 12 bit.
- Horizontal sensitivity : 1uS/Div - 10S/Div.
- Vertical sensitivity : 10mV/Div - 10V/Div (dengan x1 probe).
- Impedansi input : > 500 kOhm.
- Tegangan pengukuran maksimal : 80 Vpp (dengan x1 probe).
- Coupling : DC.
- Trigger mode : Auto, Normal, Single, None, Scan, Fit, Rissing/Falling Edge, dll.
- Pengukuran otomatis : frekuensi, cycle time, duty cycle, tegangan puncak, tegangan RMS, tegangan rata-rata and tegangan DC.
- Fitur lain : Hold/Pause, generator sinyal 10 Hz - 1 MHz, 2 MByte storage chip untuk penyimpanan gambar, upgradeable firmware.
- Dimensi : 91 x 62 x 13 mm (tanpa probe).
