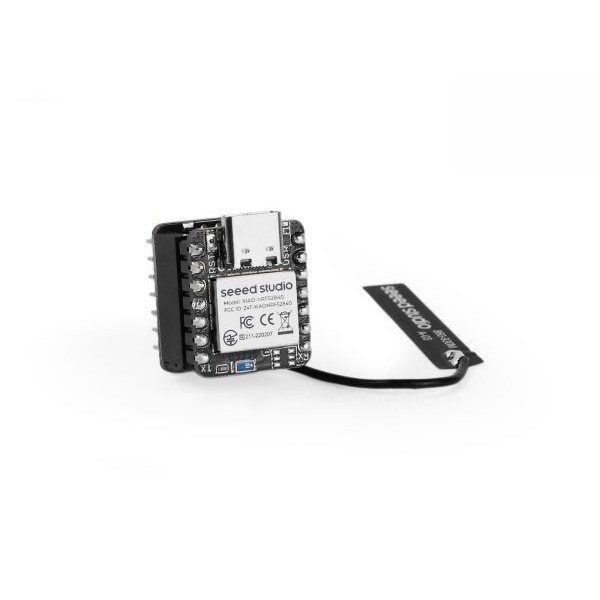

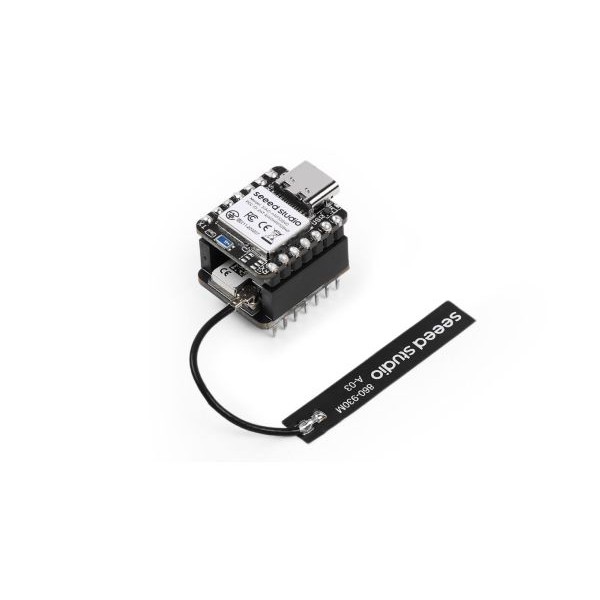

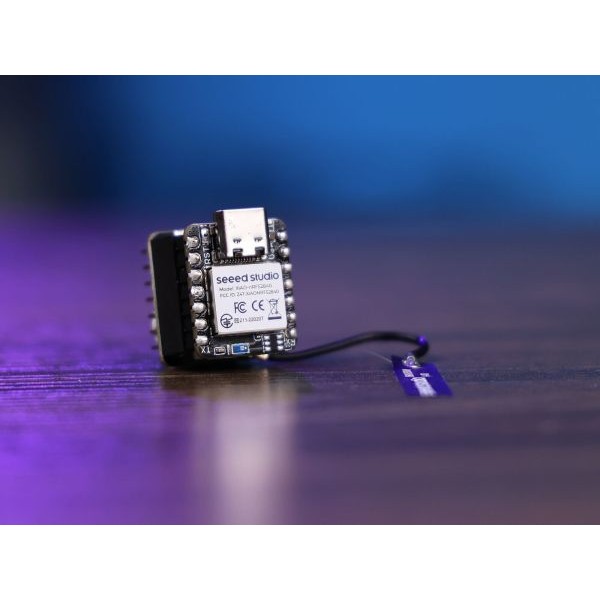

XIAO nRF52840 & Wio-SX1262 Kit for Meshtastic

Kit ini merupakan gabungan antara XIAO nRF52840 dan Wio-SX1262. Kit ini mendukung BLE 5.0, LoRa (862–930 MHz), dan beroperasi dengan konsumsi daya yang rendah. Kit ini juga sudah dilengkapi firmware Meshtastic yang sudah diflash sebelumnya sehingga bisa langsung digunakan tanpa harus melakukan flash firmware lagi.

Fitur :

• Mikrokontroler yang serbabisa
• Performa LoRa yang kuat
• Support dengan Arduino / CircuitPython / Micropython
• Mode komunikasi dual (Bluetooth & LoRa)
• Dilengkapi dengan antena yang terintegrasi
• Ukuran kecil (8mm * 22mm * 23mm)

Spesifikasi :

• Mikrokontroler

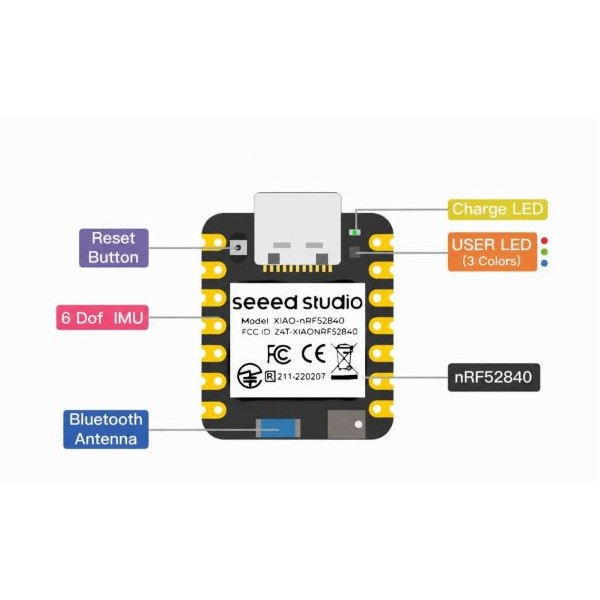

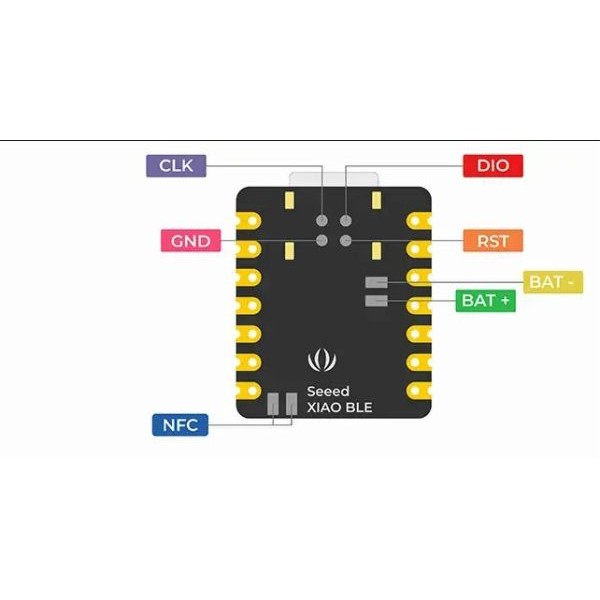

• XIAO nRF52840 : Nordic nRF52840, ARM® Cortex®-M4 with FPU runs up to 64 MHz
• Wio-SX1262 : Based on Semtech SX1262, supports 862-930MHz
• Wireless : Bluetooth 5.0/NFC

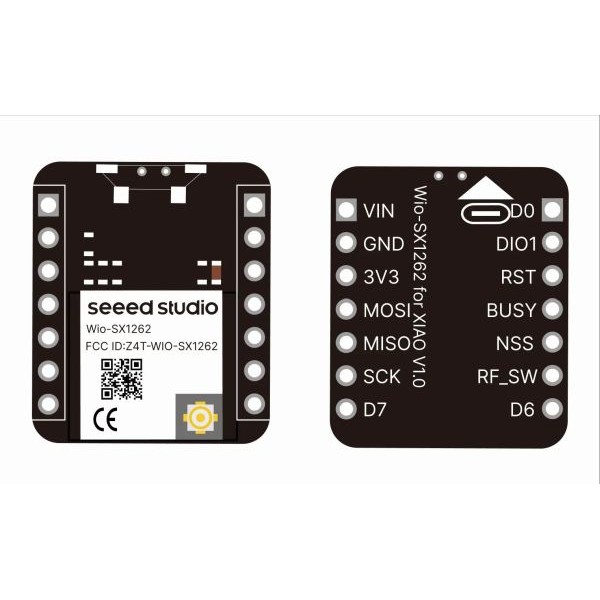

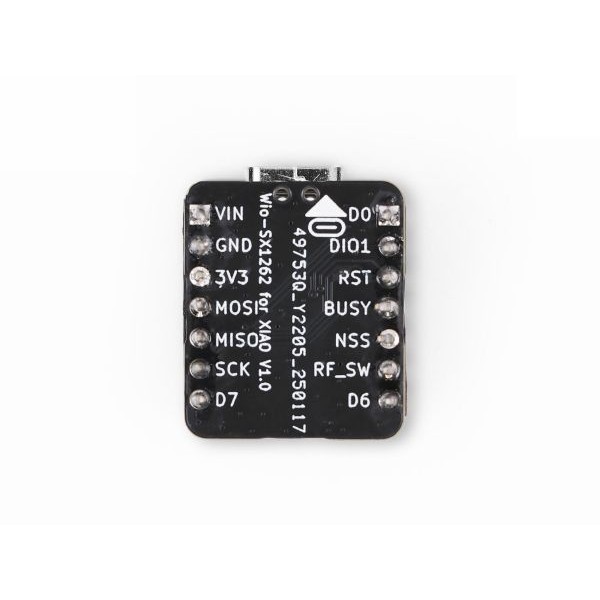

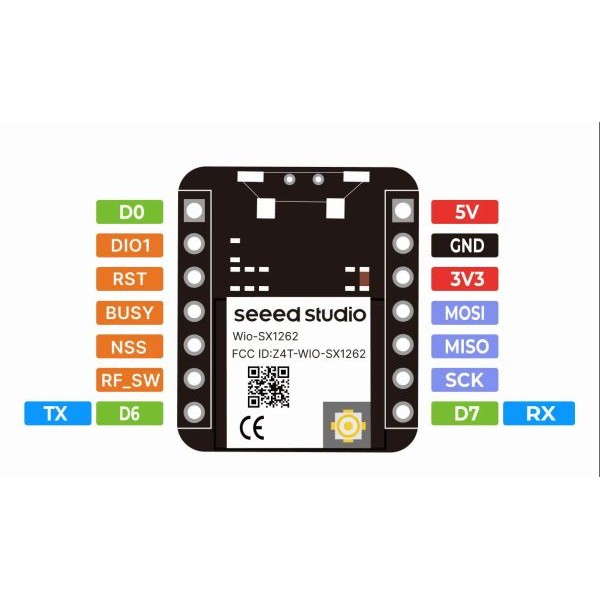

• Interface : XIAO nRF52840 : 1x UART, 1x IIC, 1x SPI(connect to SX1262),1x NFC, 1x SWD, 11x GPIO(PWM), 6x ADC. Wio-SX1262 : 1xSPI(connect to XIAO nRF52840)
• Power Input voltage (Type-C): 5V, Input voltage (BAT): 4.2V
• Charging battery current: 50mA/100mA
• Standby power consumption: <5uA
• Working Temperature : -40°C ~ 65°C
• Dimensions : 21 x 17.8mm

Contoh Aplikasi :

• Meshtasic Node & Router
• Mini LoRa/LoRaWAN sensor
• Location tracking

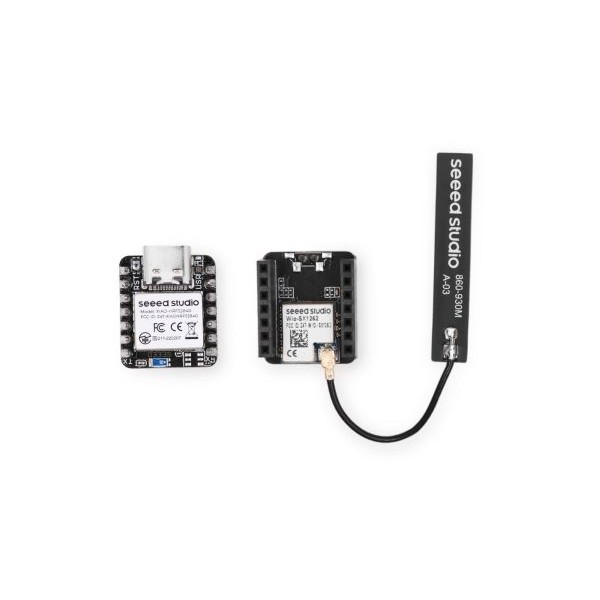

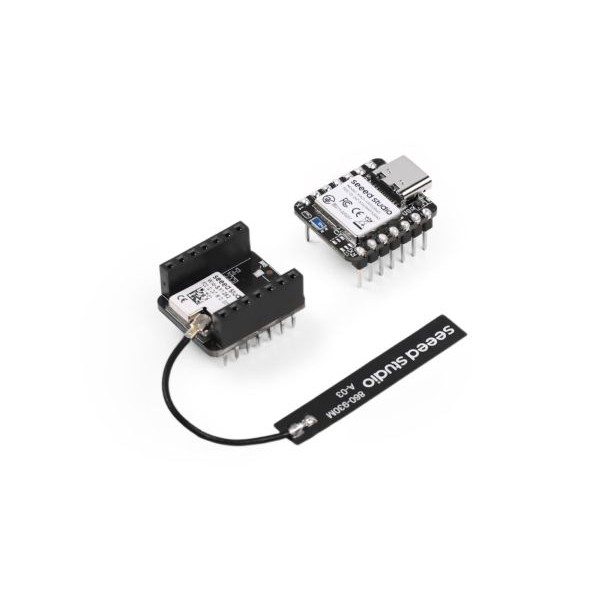

Isi dalam paket :
XIAO nRF52840 x1

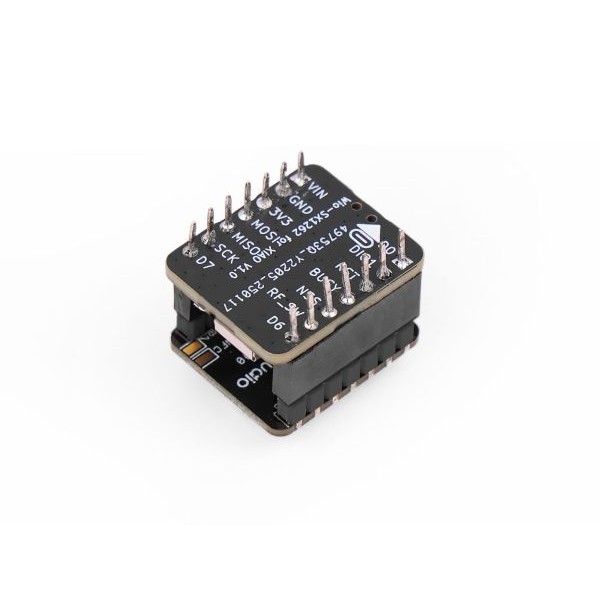

Wio-SX1262 extension board x1
LoRa antenna x1

Dokumen :

Datasheet [ Link ]
Reference Design [ Link ]
Communication Distance Test Report [ Link ]
Sertifikat CE | FCC | MIC [ Link ]
Wio-SX1262 Schematic Diagram [ Link ]
Kicad Library [ Link ]
