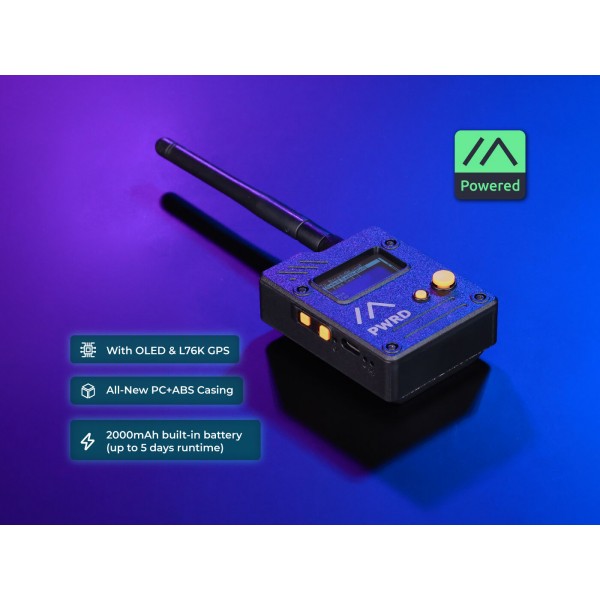

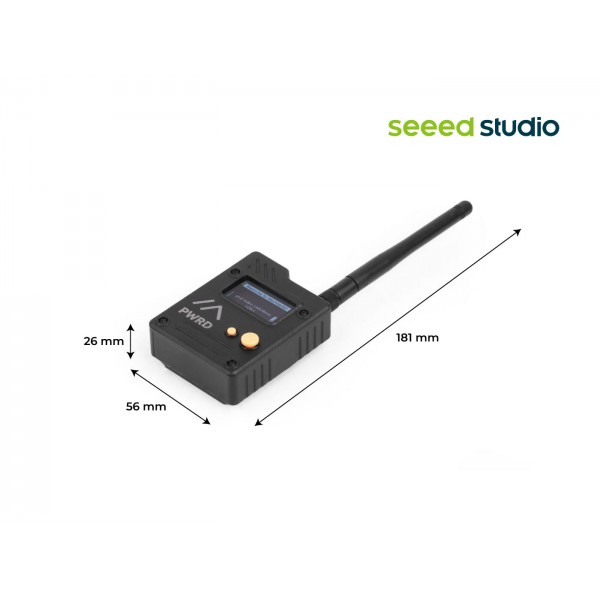

Wio Tracker L1 Pro for Meshtastic

Wio Tracker L1 Pro for Meshtastic adalah papan pengembangan nirkabel serbaguna yang dirancang khusus untuk aplikasi pelacakan aset dan manajemen armada. Papan ini dibangun di atas STM32WLE5CCU6, sebuah mikrokontroler LoRaWAN SoC (System-on-Chip) dari STMicroelectronics yang menggabungkan inti ARM Cortex-M4, transceiver LoRa, dan daya rendah. Dilengkapi dengan modul GNSS multi-konstelasi L76K, akselerometer 3-sumbu, serta dukungan Bluetooth 5.2 (melalui modul opsional), Wio Tracker L1 Pro memungkinkan pelacakan posisi luar ruangan yang akurat, komunikasi jarak jauh melalui LoRaWAN, dan penyimpanan data lokal. Papan ini juga menyediakan antarmuka Grove (I2C dan UART) untuk perluasan sensor, dukungan baterai Li-Po, dan konsumsi daya yang sangat rendah, ideal untuk solusi IoT lapangan bertenaga baterai.

Spesifikasi :

• Prosessor : Nordic nRF52840
• ARM® Cortex®-M4 with FPU runs up to 64 MHz
• On-Chip Memory : 1 MB flash dan 256 kB RAM
• Wireless :
• LoRa  : Based on Wio-SX1262, supports 862-930MHz
• Bluetooth 5.0
• LoRa, Mendukung 862-930MHz
• Bluetooth5.0
• GPS : L76K (GPS, BeiDou, GLONASS, QZSS)

Daya :

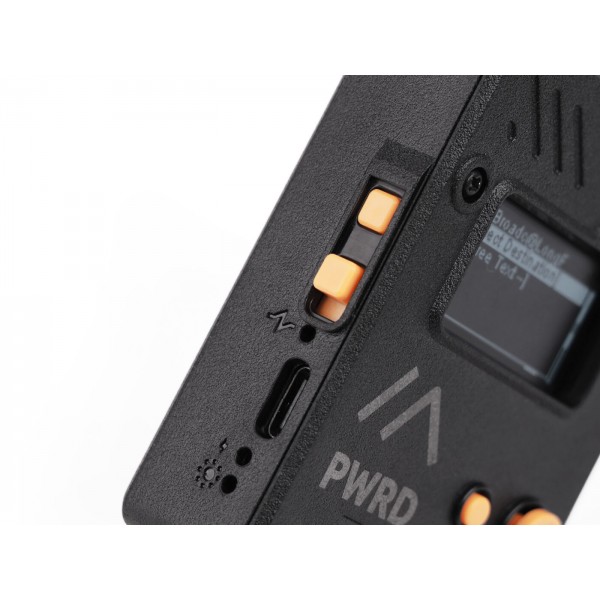

• Type-C : 5V, 1A
• Solar Energy Interface (2.0mm 2p) : 5V, 1A
• Interface Battery (1.0mm 2p JST) : 3.7V, 1A

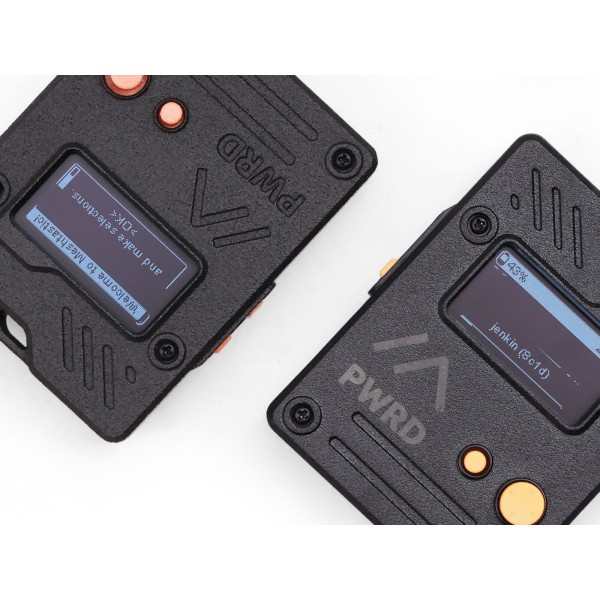

OLED Display :

• Ukuran : 1,3 inch
• Resolusi : 128 x 64 Pixel
• Active Area : 34.5 x 23.0 x 1.47 mm

Fitur :

• LoRaWAN SoC Terintegrasi : MCU dan transceiver LoRa dalam satu chip, mengurangi komponen eksternal dan konsumsi daya.
• GNSS Multi-Konstelasi : Mendukung GPS, GLONASS, Galileo, dan BeiDou untuk pelacakan global yang andal.
• Bluetooth 5.2 Opsional : Untuk provisioning lokal atau transmisi data jarak pendek.
• Sensor Gerak Bawaan : Akselerometer memungkinkan deteksi gerakan, kemiringan, atau tumbukan, memicu bangun dari mode tidur.
• Dukungan Penyimpanan microSD : Rekam data posisi dan sensor secara lokal saat di luar jangkauan jaringan.
• Konsumsi Daya Ultra-Rendah : Ideal untuk perangkat bertenaga baterai dengan umur bertahun-tahun.
• Ekosistem Grove : Dua port Grove (I2C dan UART) untuk menambahkan sensor lingkungan, display, atau aktuator tanpa solder.
• Manajemen Baterai Terintegrasi : Mendukung pengisian baterai Li-Po langsung melalui USB-C.
• Pengembangan Mudah : Didukung oleh Arduino IDE dan STM32Cube, serta pustaka dan contoh kode dari Seeed Studio

Aplikasi :

• Pelacakan Kendaraan & Logistik : Pantau posisi truk, kontainer, atau armada secara real-time dengan LoRaWAN.
• Manajemen Aset : Lacak peralatan berharga di lokasi konstruksi, pertambangan, atau gudang terbuka.
• Pertanian Cerdas : Lacak pergerakan hewan ternak atau peralatan pertanian di lahan yang luas.
• Pemantauan Lingkungan : Gabungkan dengan sensor Grove (suhu, kelembapan, kualitas udara) untuk stasiun cuaca portabel.
• Keamanan & Anti-Pencurian : Deteksi gerakan mencurigakan dan kirim peringatan melalui LoRaWAN.
• Purwarupa IoT Cepat : Platform pengembangan untuk solusi berbasis lokasi dalam waktu singkat.

Isi Dalam Paket :

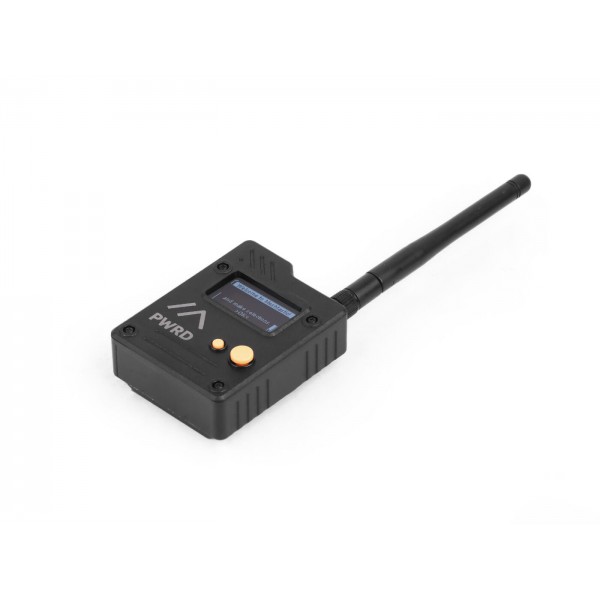

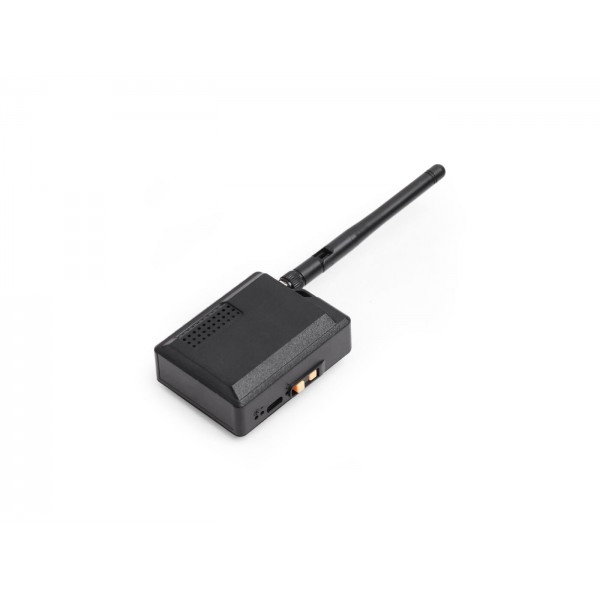

• 1x Wio Tracker L1 Board with 1.3 inch OLED Display, 3D-Printed Enclosure and battery
• 1x LoRa Antenna

Produk Terkait :

• Wio Tracker L1 Pro for MeshCore
• Wio Tracker 1110 Dev Kit for Meshtastic
• Wio Tracker 1110 Dev Board- the Tracker Prototype for Indoor and Outdoor Positioning

Dokumen :

• Wio Tracker Ll Pro 3D-Shell Reference Document [ Link ]
• New Four-way Joystick) Wio Tracker Ll Pro 3D-Shell Reference Document [ Link ]
• Hardware Schematic Diagram [ Link ]
• Seeed Wio Tracker L1 Power Consumption Test and Battery Life Calculation [ Link ]
