TFA300 Series Long Range Ultra High Frequency LiDAR IP67 for Drones UAV Vehicles

TFA300 adalah sensor LiDAR frekuensi ultra-tinggi dengan kemampuan deteksi jarak jauh (up to 270m), dirancang khusus untuk aplikasi pada drone, UAV, kendaraan otonom, sistem pencarian dan penyelamatan (SAR and rescue Drone), serta gimbal EO/IR. Sensor ini memiliki bobot sangat ringan, memiliki ukuran kompak, dan mampu beroperasi secara di segala cuaca berkat perlindungan IP67.

TFA300 adalah solusi sensor LiDAR ideal untuk sistem yang menuntut akurasi tinggi, respons cepat, dan ukuran ringan. Sensor ini menggabungkan teknologi frekuensi tinggi hingga 10.000Hz frame rate dengan ketahanan ekstrem terhadap kondisi lingkungan, sehingga sangat cocok untuk aplikasi drone komersial dan profesional.

Spesifikasi :

• Jarak Deteksi :
• 0.1 – 270 m (@90% reflectivity, 100KLux)
• 0.1 – 150 m (@30% reflectivity, 100KLux)
• 0.1 – 90 m (@10% reflectivity, 100KLux)
• Blind Zone : ≤ 0.1m
• Resolusi Jarak : 1 cm
• Akurasi : ±10 cm (<10 m), 1% (≥10 m)
• Repeatibility : <3cm @1σ
• Field of View (FoV) : < 0.5°
• Panjang gelombang : 905 nm
• Laju Pembacaan (Frame Rate) : Hingga 10.000 Hz
• Daya Tahan Lingkungan : IP67, tahan debu dan air
• Ketahanan cahaya sekitar : 100KLux
• Antarmuka : UART dan CAN (dapat beralih via command)
• Perlindungan mata : Class1 (IEC 60825-1:2014; EN 60825-1:2014+A11:2021) aman untuk mata)
• Tegangan Operasional : DC 5V ±10%
• Konsumsi Daya : ≤ 0.45 W
• Arus Puncak : < 0.75 A
• Tegangan Logika : 3.3 V TTL
• Konektor : JST GH 1.25 mm 6 pin
• Berat : 34.5 gram (dengan housing IP67, tanpa kabel)
• Dimensi : 48.0 × 37 × 28.6 mm
• Suhu Operasional : -20°C ~ +60°C

Cocok digundakan untuk :

• Drone SAR (Search and Rescue)
• Drone FPV Racing Kecepatan Tinggi
• Gimbal EO/IR untuk Kamera Pengintai
• Sistem Navigasi dan Pengukuran Jarak
• Sistem Posisi dan Stabilitas Gimbal
• Drone Logistik dan Pengiriman Otonom

Target Pengguna :

• Produsen drone profesional dan racing
• Perusahaan logistik berbasis drone
• Tim pencarian dan penyelamatan (SAR)
• Pengembang gimbal EO/IR dan kamera stabilisasi
• Pengembang kendaraan otonom dan sistem navigasi presisi tinggi

Fitur :

• Ultra-High-Frequency Lightweight UAV LiDAR

TFA300 secara default berada pada 1 ~ 1.000Hz dan dapat disesuaikan hingga 10.000 Hz dalam mode kerja frekuensi sangat tinggi. Alat ini mengumpulkan data pada 10.000 kali per detik, mendeteksi objek pada kecepatan Mach 1 dengan pembaruan jarak waktu nyata setiap 3,4 cm. Hal ini memungkinkan deteksi rintangan yang lebih cepat dan pembaruan jarak yang lebih cepat, sehingga drone memiliki lebih banyak waktu untuk bereaksi.

• Super Ringan dan kompak

TFA300 dengan rating IP67 menambahkan daya tahan pelindung pada 34,5 g. Faktor bentuk ringkas dari seri ini memungkinkan integrasi langsung ke dalam gimbal EO / IR, sehingga mencapai pengoptimalan SWaP-C (Ukuran, Berat, Daya, dan Biaya).

• Tahan segala cuaca

Seri TFA300 dioptimalkan sepenuhnya untuk aplikasi drone yang kompleks, termasuk pengoperasian di bawah suhu ekstrem, cahaya sekitar 100 KLux, dan kondisi luar ruangan yang keras seperti hujan, kabut, dan debu. Ini secara efektif menyelesaikan masalah deteksi palsu yang sering terjadi pada sistem LiDAR konvensional.

• Mudah diintegrasikan (plug and play) optimal untuk drone

Seri TFA300 menggunakan konektor JST GH standar industri untuk koneksi langsung ke platform kontrol penerbangan tanpa adaptor, yang menampilkan antarmuka CAN untuk arsitektur kontrol penerbangan generasi berikutnya. Dengan SDK yang mendukung protokol DroneCAN, ia menawarkan kompatibilitas plug-and-play dengan pengontrol penerbangan utama, yang secara signifikan mengurangi waktu pengembangan dan biaya penyebaran.

• Sudah Teruji Lapangan

Telah digunakan dalam lebih dari 400.000 pengiriman paket dengan drone tanpa kecelakaan di seluruh dunia.

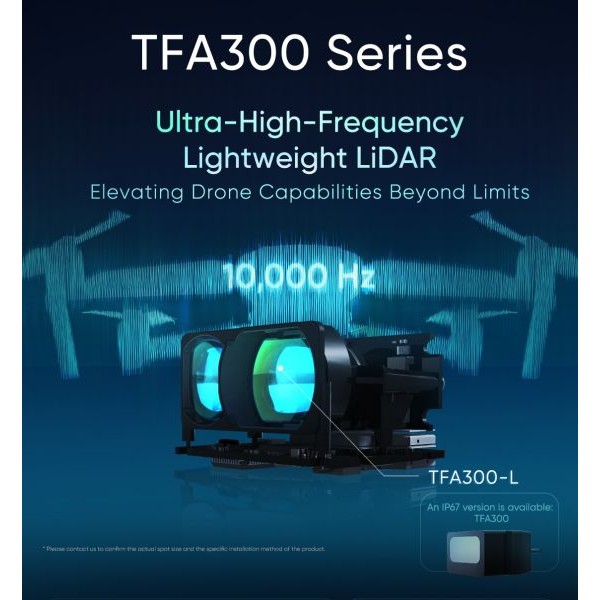

Perbedaan TFA300-L (non-housing) dengan TFA300 (housing) :
