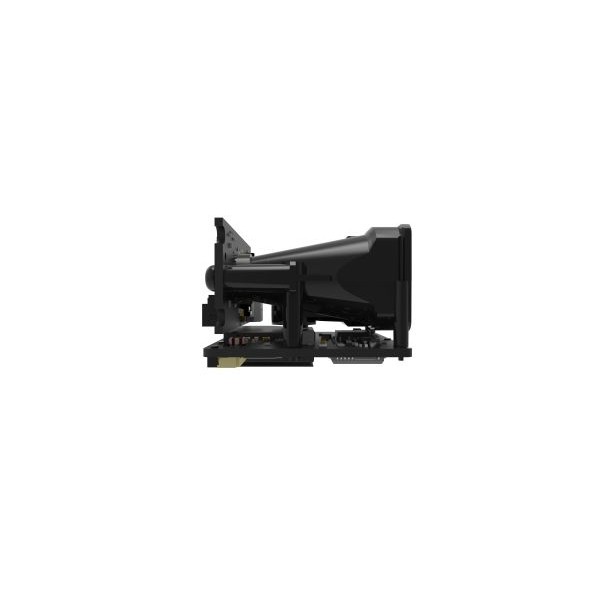

TFA300-L Series Long Range Ultra High Frequency Lightweight LiDAR Module for Drones UAV Vehicles

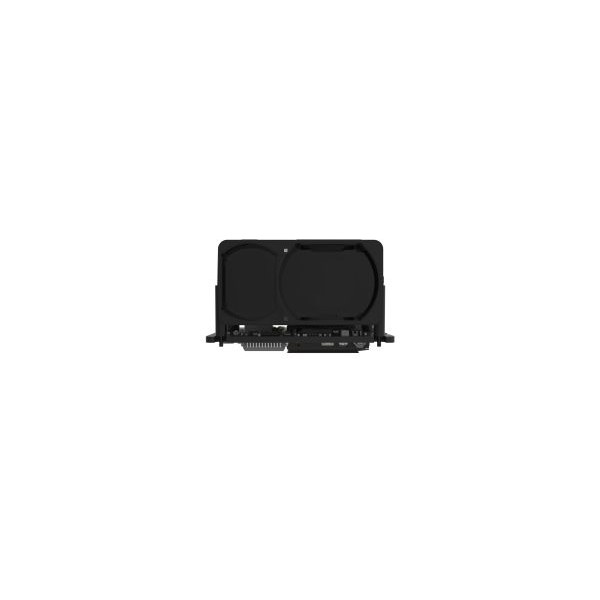

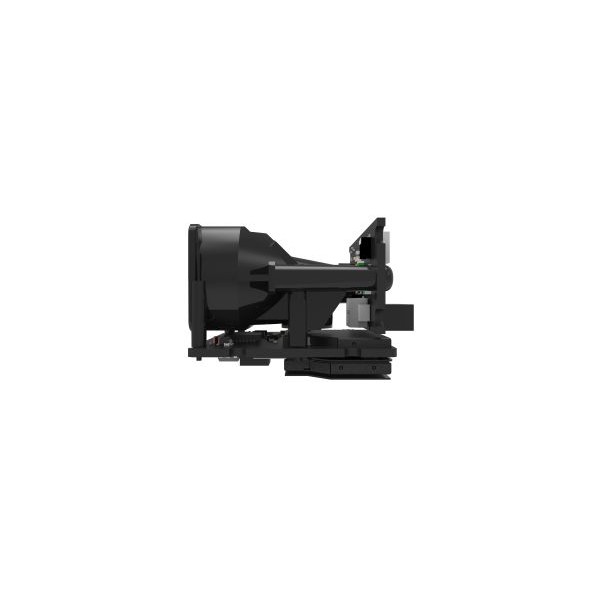

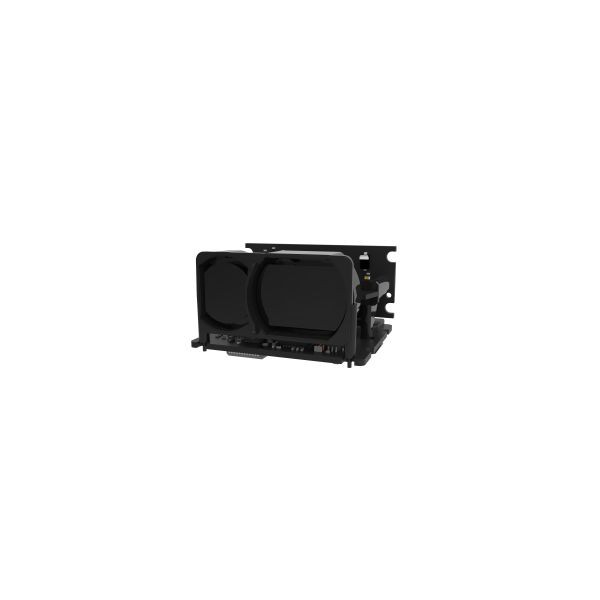

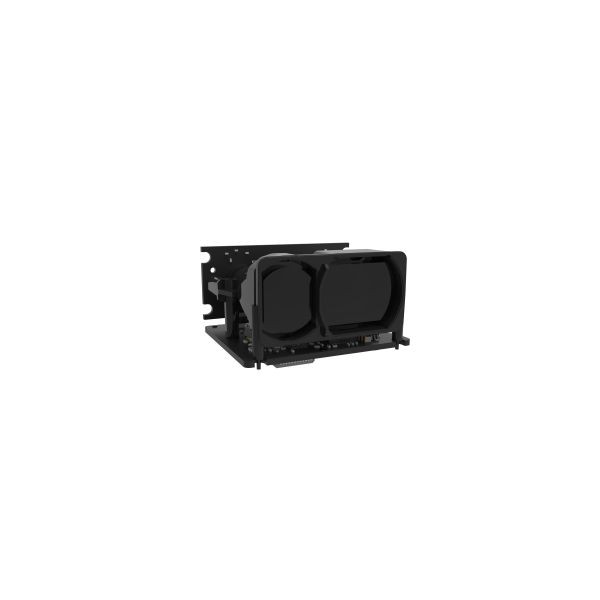

TFA300-L adalah sensor LiDAR versi tanpa pelindung (non-housing) dari seri TFA300. TFA300-L memiliki frekuensi ultra-tinggi dengan kemampuan deteksi jarak jauh (up to 290m), Meskipun tanpa casing IP67 seperti versi TFA300 standar, TFA300-L tetap menawarkan kinerja LiDAR dengan frekuensi ultra-tinggi, akurasi tinggi, dan kemampuan jarak jauh, ideal untuk integrasi langsung ke dalam modul EO/IR, drone balap, atau sistem tertanam lainnya. TFA300-L memiliki bobot sangat ringan (10.5gr) dan memiliki ukuran kompak.

TFA300-L adalah solusi sensor LiDAR ideal untuk sistem yang menuntut akurasi tinggi, respons cepat, dan ukuran ringan. Sensor ini menggabungkan teknologi frekuensi tinggi hingga 10.000Hz frame rate dengan ketahanan ekstrem terhadap kondisi lingkungan, sehingga sangat cocok untuk aplikasi drone komersial dan profesional.

Spesifikasi :

• Jarak Deteksi :
• 0.1 – 290 m (@90% reflectivity, 100KLux)
• 0.1 – 170 m (@30% reflectivity, 100KLux)
• 0.1 – 100 m (@10% reflectivity, 100KLux)
• Blind Zone : ≤ 0.1m
• Resolusi Jarak : 1 cm
• Akurasi : ±10 cm (<10 m), 1% (≥10 m)
• Repeatibility : <3cm @1σ
• Field of View (FoV) : < 0.5°
• Panjang gelombang : 905 nm
• Laju Pembacaan (Frame Rate) : Hingga 10.000 Hz
• Ketahanan cahaya sekitar : 100KLux
• Antarmuka : UART dan CAN (dapat beralih via command)
• Perlindungan mata : Class1 (IEC 60825-1:2014; EN 60825-1:2014+A11:2021) aman untuk mata)
• Tegangan Operasional : DC 5V ±10%
• Konsumsi Daya : ≤ 0.45 W
• Arus Puncak : < 0.75 A
• Tegangan Logika : 3.3 V TTL
• Konektor : JST GH 1.25 mm 6 pin
• Berat : 10.5 gram (tanpa kabel)
• Dimensi : 32.0 × 30.2 × 20.2 mm
• Suhu Operasional : -20°C ~ +60°C

Cocok digundakan untuk :

• Drone SAR (Search and Rescue)
• Drone FPV Racing Kecepatan Tinggi
• Gimbal EO/IR untuk Kamera Pengintai
• Sistem Navigasi dan Pengukuran Jarak
• Sistem Posisi dan Stabilitas Gimbal
• Drone Logistik dan Pengiriman Otonom

Target Pengguna :

• Produsen drone profesional dan racing
• Perusahaan logistik berbasis drone
• Tim pencarian dan penyelamatan (SAR)
• Pengembang gimbal EO/IR dan kamera stabilisasi
• Pengembang kendaraan otonom dan sistem navigasi presisi tinggi

Fitur :

• Ultra-High-Frequency Lightweight UAV LiDAR

TFA300-L secara default berada pada 1 ~ 1.000Hz dan dapat disesuaikan hingga 10.000 Hz dalam mode kerja frekuensi sangat tinggi. Alat ini mengumpulkan data pada 10.000 kali per detik, mendeteksi objek pada kecepatan Mach 1 dengan pembaruan jarak waktu nyata setiap 3,4 cm. Hal ini memungkinkan deteksi rintangan yang lebih cepat dan pembaruan jarak yang lebih cepat, sehingga drone memiliki lebih banyak waktu untuk bereaksi.

• Super Ringan dan kompak

TFA300-L memiliki berat 10,5 g dan sebanding dengan dua dadu ditumpuk. Faktor bentuk ringkas dari seri ini memungkinkan integrasi langsung ke dalam gimbal EO / IR, sehingga mencapai pengoptimalan SWaP-C (Ukuran, Berat, Daya, dan Biaya).

• Mudah diintegrasikan (plug and play) optimal untuk drone

Seri TFA300 menggunakan konektor JST GH standar industri untuk koneksi langsung ke platform kontrol penerbangan tanpa adaptor, yang menampilkan antarmuka CAN untuk arsitektur kontrol penerbangan generasi berikutnya. Dengan SDK yang mendukung protokol DroneCAN, ia menawarkan kompatibilitas plug-and-play dengan pengontrol penerbangan utama, yang secara signifikan mengurangi waktu pengembangan dan biaya penyebaran.

• Sudah Teruji Lapangan

Telah digunakan dalam lebih dari 400.000 pengiriman paket dengan drone tanpa kecelakaan di seluruh dunia.

Perbedaan TFA300-L (non-housing) dengan TFA300 (housing) :

Dokumen :
Datasheet [ Link ]
Dimensi [ Link ]
