CrowPanel 7 inch HMI ESP32 Display 800x480 RGB TFT LCD Touch Screen Compatible with Arduino/LVGL/PlatformIO/Micropython

CrowPanel 7 inch HMI ESP32 Display adalah modul layar sentuh HMI dengan resolusi 800x480 yang dilengkapi prosesor ESP32-S3-WROOM-1-N4R8 (dual-core 32-bit, hingga 240MHz) serta konektivitas WiFi dan Bluetooth. Layar ini menggunakan teknologi capacitive touch dan memiliki berbagai antarmuka seperti slot kartu TF, USB, speaker, dan baterai, yang mendukung pengembangan proyek dengan fleksibilitas tinggi. Modul ini kompatibel dengan Arduino IDE, Espressif IDF, Lua RTOS, dan MicroPython, serta mendukung pustaka grafis LVGL dan openHASP.

Fitur :

• ESP32-S3 modul terintegrasi dengan komunikasi nirkabel 2.4 GHz Wi-Fi (802.11 b/g/n) dan Bluetooth 5.0.

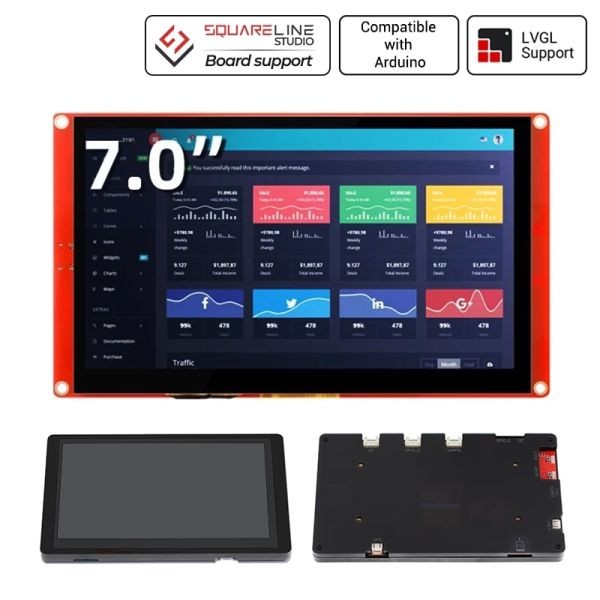

• Dilengkapi antarmuka demo LVGL dan contoh program Arduino, siap digunakan (plug and play). Serta memiliki antarmuka periferal yang lengkap dan fungsi ekspansi yang luas, cocok untuk berbagai kebutuhan aplikasi.
• Menggunakan layar TFT-LCD 7.0 inci dengan resolusi 800×480 dan IC driver EK9716BD3 + EK73002ACGB.

Spesifikasi :

• Model: CrowPanel ESP32 Display 7.0 inci
• Prosesor: ESP32-S3-WROOM-1-N4R8
• Resolusi: 800×480
• Flash: 4MB
• PSRAM: 8MB
• Jenis Sentuhan: Kapasitif
• Jenis Panel: TN Panel
• Layar: TFT-LCD
• Driver Layar: EK9716BD3 & EK73002ACGB
• Catu Daya Eksternal: DC 5V-2A
• Antarmuka: 2×UART0, 2×GPIO, 2×I2C, 1×Baterai
• Tombol: Tombol BOOT dan Reset

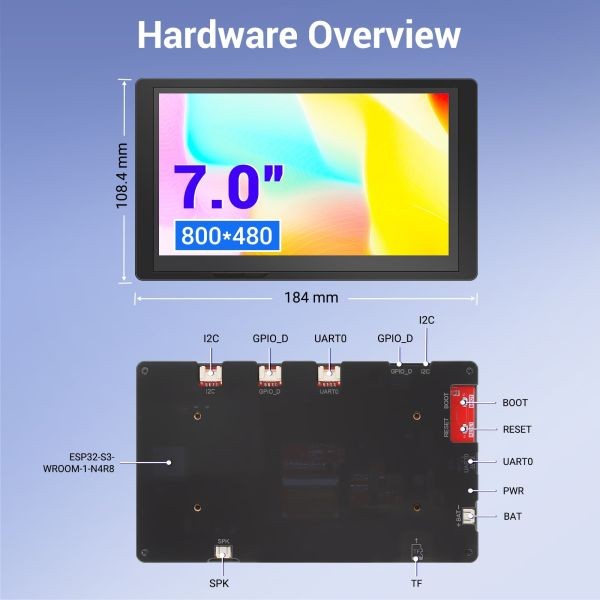

• Area Aktif Layar: 153.84 × 85.63 mm (L × T)
• Suhu Operasional: -20℃ hingga 70℃
• Suhu Penyimpanan: -30℃ hingga 80℃

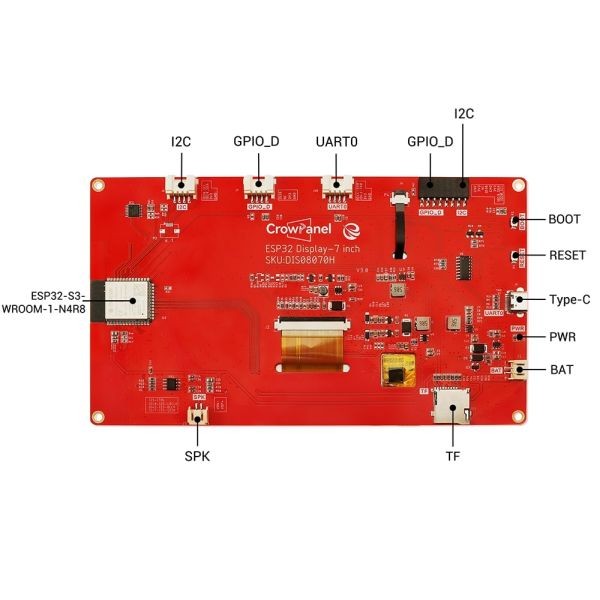

Spesifikasi Pin :

• SPK: PY2.0-2P
• GPIO_D: HY2.0-4P
• UART0: HY2.0-4P
• I2C: HY2.0-4P

Dokumen :

• Wiki [Link]
• User Manual [Link]
• Schematic [Link]
• 3D File [Link]
• Specification of LCD [Link]
• ESP32-S3-WROOM-1 Datasheet [Link]

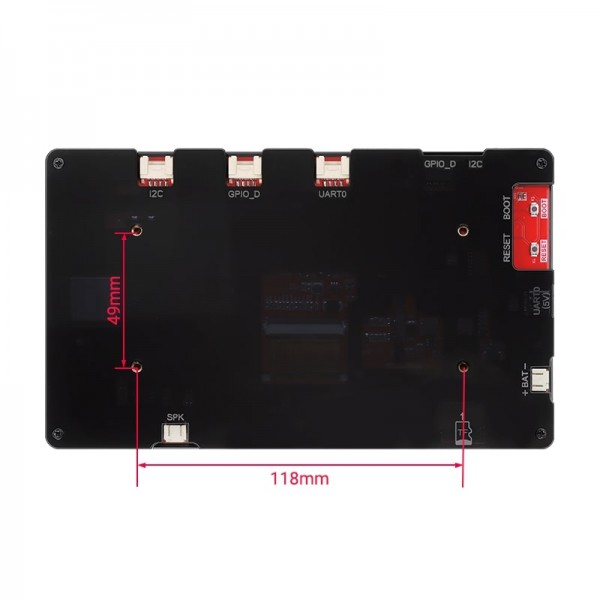

• Outline Dimensions [Link]
• LVGL Reference [Link]
• openHASP Github [Link]

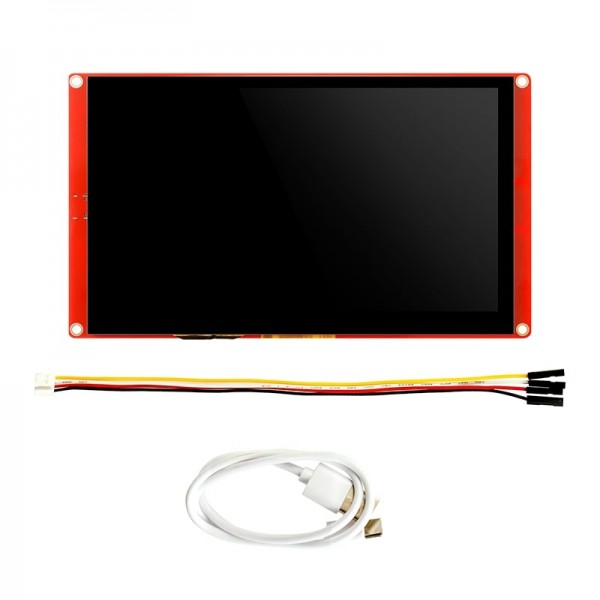

Paket Penjualan :

• 1x CrowPanel 7 inch HMI ESP32 Display 800x480 RGB TFT LCD Touch Screen
• 1x USB-A to Type-C Cable
• 1x Crowtail/Grove to 4pin DuPont cable
