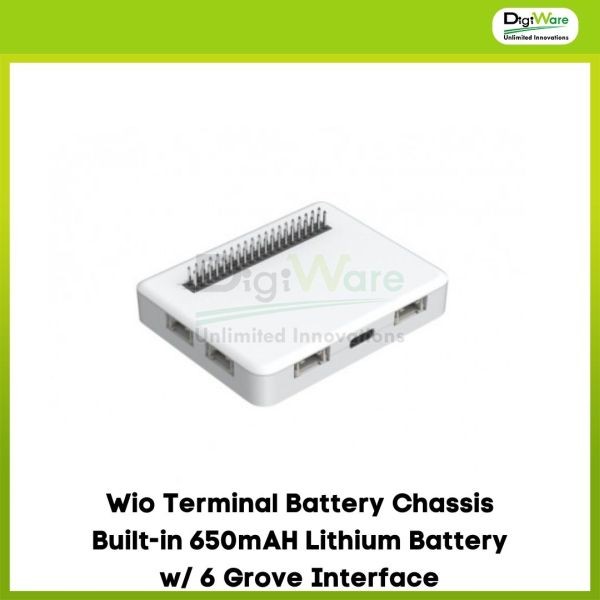

Wio Terminal Battery Chassis Built-in 650mAH Lithium Battery w/ 6 Grove Interface

Wio Terminal Battery Chassis adalah salah satu aksesoris yang wajib Anda miliki ketika ingin membuat project dengan Wio Dev Board. Selain berfungsi sebagai casing, perangkat ini juga berfungsi untuk memberikan catu daya eksternal untuk Wio Dev Board, sehingga memungkinkan Wio Dev Board untuk difungsikan sebagai perangkat portabel yang compact. Wio Terminal Battery Chassis juga menyediakan beberapa fitur seperti dilengkapi baterai li-po 650 mAh untuk catu daya eksternal, 4 pin grove A/D, 1 pin grove I2C, serta 1 pin grove UART. Pada bagian belakang juga dilengkapi header 40 pin kompatibel Raspberry Pi, sehungga Anda dapat menghubungkan perangkat ini langsung ke Raspberry Pi.

Fitur Produk

• Menggunakan material ABS berkualitas tinggi
• Dilengkapi baterai li-po 650 mAh
• Dilengkapi port pengisian daya USB type-C
• Dilengkapi proteksi kelebihan arus
• Dilengkapi proteksi hiccup
• Dilengkapi 4 x Grove Analog/Digital Port
• Dilengkapi 1 x Grove I2C Port
• Dilengkapi 1 x Grove UART Port
• Dilengkapi magnet yang tersembunyi di dalam casing, sehingga casing dapat ditempelkan pada whiteboard atau permukaan besi lainnya

Peringatan

• Wio Terminal Battery Chassis tidak dapat mengeluarkan output tegangan 3.3V dengan sendirinya. Ia hanya mengeluarkan tegangan sebesar 5V. Untuk mengeluarkan output 3.3V, anda harus menggunakan Wio Terminal
• Ketika Wio Terminal Battery Chassis dipindah fungsi dari mode pengisian daya ke mode catu daya, maka ada delay 1.2 detik
• Wio Terminal Battery Chassis secara pabrikan ditenagai oleh baterai ketika ia tidak terkoneksi ke USB type-C. Setelah terkoneksi ke USB type-C maka secara otomatis perangkat ini berpindah ke USB type-C sebagai catu dayanya.
• Ketika Wio Terminal Battery Chassis dihubungkan ke USB type-C, maka ia akan mendistribusikan tegangan ke baterai dan pin 5V RPi. Pada kondisi ini, baterai tidak akan digunakan sebagai catu daya utama. Jika baterai terisi penuh, maka secara otomatis ia akan berhenti mengisi daya pada kondisi 100%.

Produk Terkait

• Wio Terminal: ATSAMD51 Core with Realtek RTL8720DN BLE 5.0 & Wi-Fi 2.4G/5G Dev Board

Dokumen

• Wio Terminal Battery Chassis Schematics Design File
