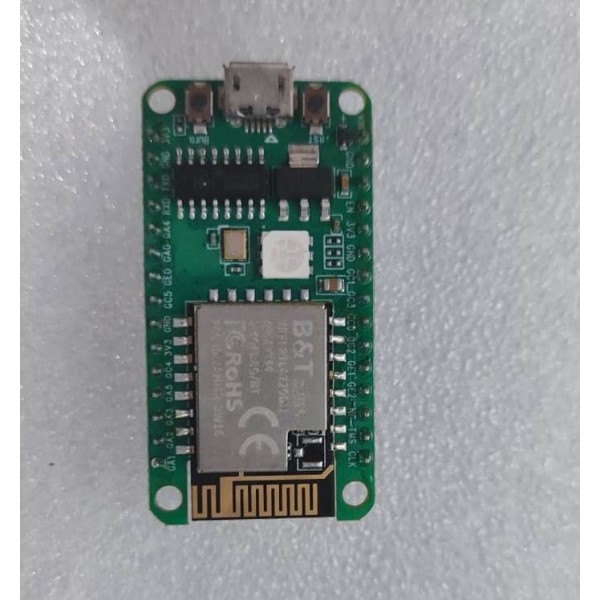

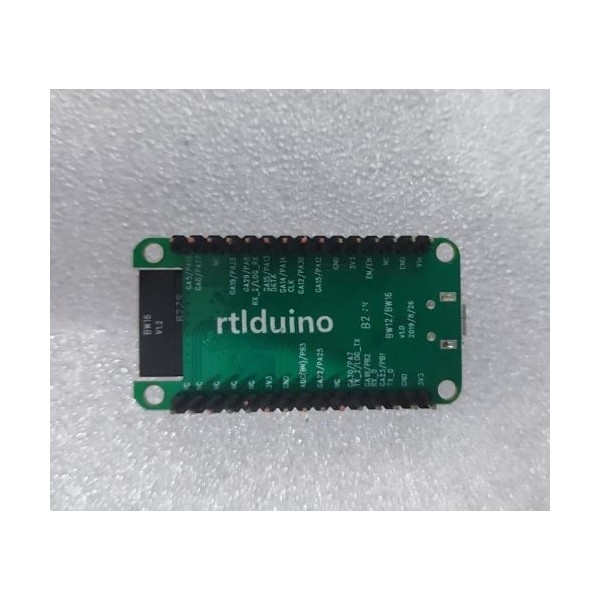

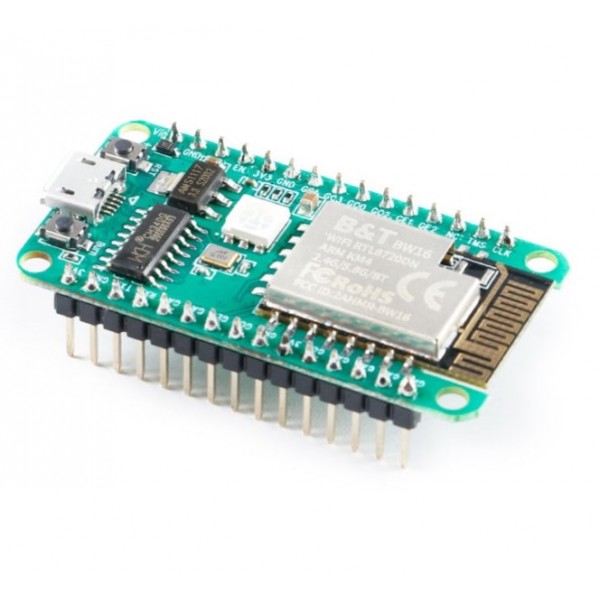

RTL8720DN BW16 Dual Band 2.4GHz 5GHz WiFi Kit Module Bluetooth 5.0 I2C/SPI/UART/PWM Interface

RTL8720DN BW16 merupakan modul WiFi dan Bluetooth 5.0 yang berbasis pada chip Realtek RTL8720DN. Modul ini mendukung konektivitas WiFi dual-band (2.4GHz dan 5GHz) serta Bluetooth Low Energy 5.0, menjadikannya ideal untuk aplikasi IoT, sistem rumah pintar, dan proyek industri. Dilengkapi dengan 13 pin GPIO, LED RGB, dua tombol (Burn dan Reset), serta konektor Micro USB untuk pemrograman dan daya. Dengan dukungan antarmuka UART, I2C, SPI, PWM, dan SWD, modul ini sangat fleksibel untuk berbagai kebutuhan pengembangan dan integrasi perangkat.

Spesifikasi:

• SoC: Realtek RTL8720DN
• CPU: ARM Cortex-M4 @ 200 MHz dan ARM Cortex-M0 @ 20 MHz
• Wi-Fi: IEEE 802.11 a/b/g/n (WiFi 4)
• Frekuensi WiFi: 2.412–2.484 GHz / 5.180–5.825 GHz
• Kecepatan Data WiFi:
  802.11a/g: hingga 54 Mbps
  802.11b: hingga 11 Mbps
  802.11n: MCS0–MCS7 (HT20/HT40 pada 2.4 GHz & 5.8 GHz)
• Mode Kerja WiFi: AP, Station, AP/Client
• Keamanan: WPA/WPA2
• Bluetooth: Versi 5.0 BLE
• Sensitivitas Penerimaan Bluetooth: -92 dBm
• Daya Transmisi Bluetooth: 7 dBm
• Antena: PCB onboard atau konektor IPEX
• Antarmuka: UART, GPIO, ADC, PWM, I2C, SPI, SWD
• Jumlah GPIO: 13
• Kecepatan Port Serial: 110 ~ 4.608.000 bps (default 115200 bps)
• Tegangan Catu Daya: 5V – 12V (via Micro USB)
• Arus Catu Daya: >450mA
• Suhu Operasi: -20°C ~ +70°C
• Suhu Penyimpanan: -40°C ~ +125°C (<90% RH)
• Bentuk Antena: Antena PCB onboard
• Dimensi: 49 × 25.5 × 13 mm
