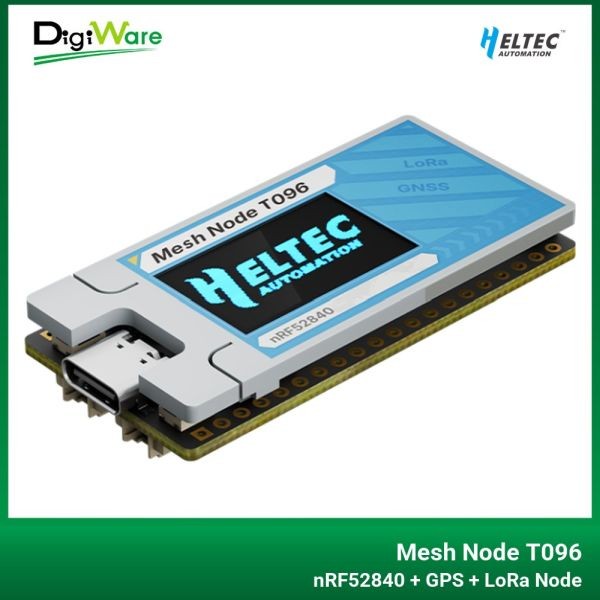

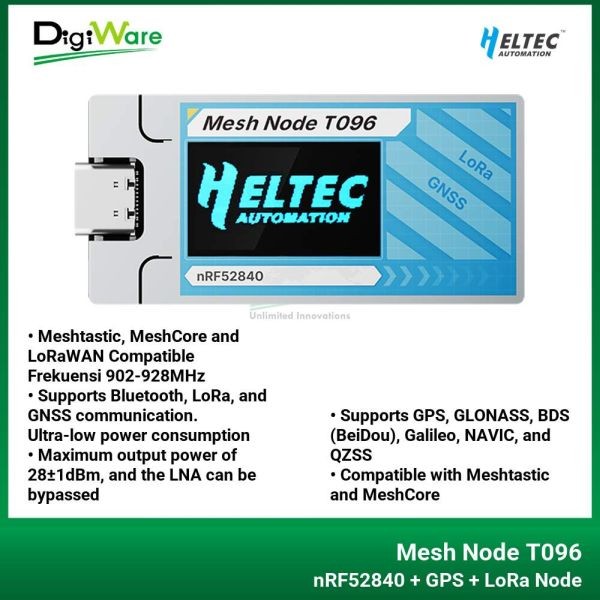

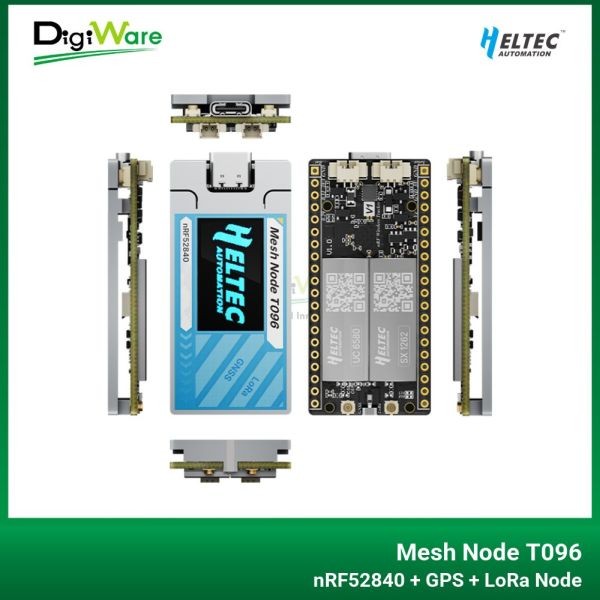

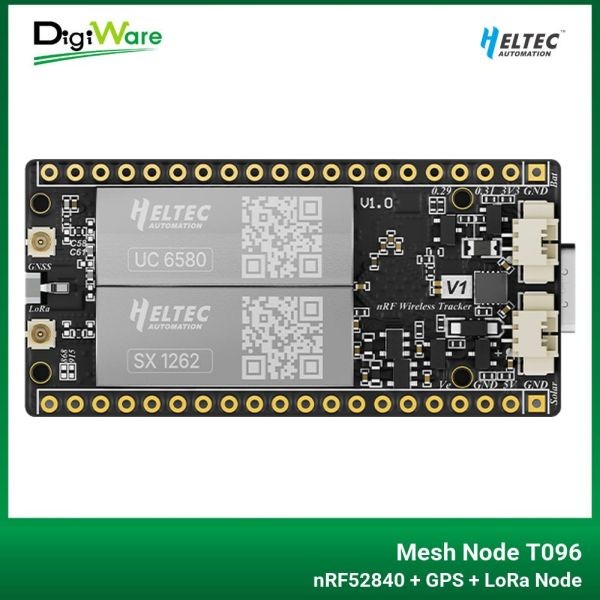

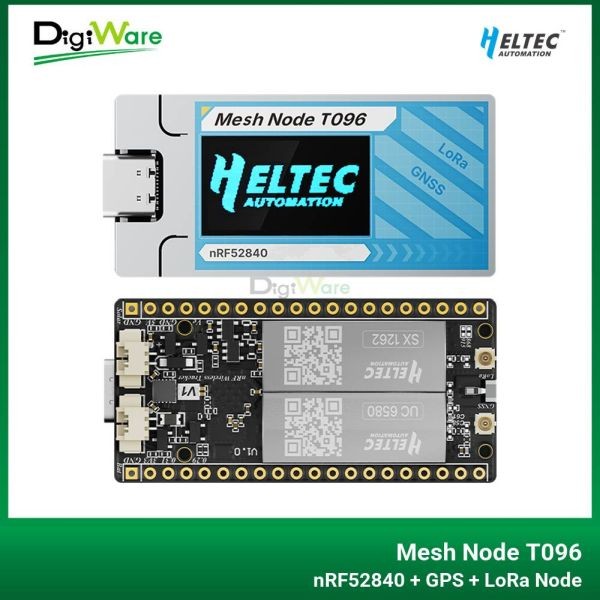

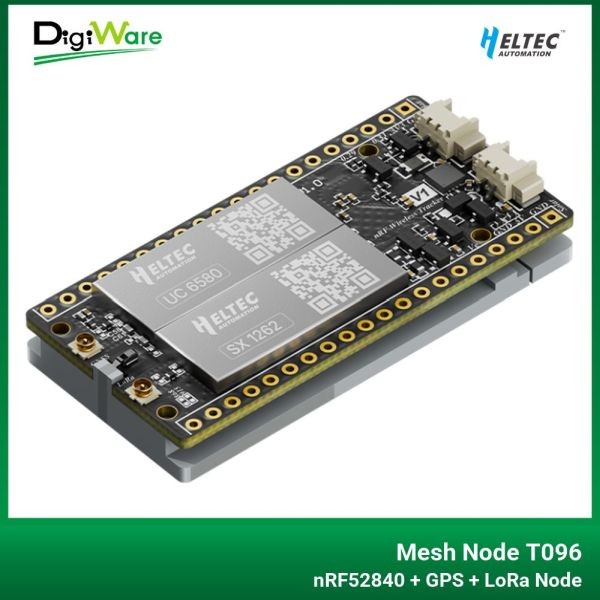

Mesh Node T096 nRF52840 + GPS + LoRa Node, Meshtastic, MeshCore and LoRaWAN Compatible 902-928MHz

Mesh Node T096 adalah papan pengembangan hemat daya yang mengintegrasikan Bluetooth, LoRa, dan GNSS Pada intinya, MCU nRF52840 menyediakan daya pemrosesan yang cukup dan konektivitas Bluetooth, sementara transceiver LoRa SX1262-yang terintegrasi dengan PA-menghasilkan daya transmisi 28±1 dBm, memastikan jangkauan dan keandalan tautan yang luar biasa. Chip GNSS UC6580 memungkinkan penentuan posisi global yang presisi, menjadikan perangkat ini ideal untuk jaringan mesh terdesentralisasi, pelacakan aset, dan penginderaan jarak jauh.

Fitur :

• Mendukung komunikasi Bluetooth, LoRa, dan GNSS.
• Konsumsi daya sangat rendah.
• Daya keluaran maksimum 28±1dBm, dan LNA dapat dilewati (bypass).
• Mendukung GPS, GLONASS, BDS (BeiDou), Galileo, NAVIC, dan QZSS.
• Sistem manajemen baterai lithium terintegrasi (manajemen pengisian/pengosongan, perlindungan terhadap pengisian berlebih, deteksi daya baterai, peralihan otomatis antara daya USB dan baterai).
• Antarmuka USB-C dengan pengaturan tegangan komprehensif, perlindungan ESD, perlindungan korsleting, dan perisai RF.
• Mendukung kerangka kerja pengembangan Arduino, menyediakan contoh LoRa/LoRaWAN.
• Kompatibel dengan Meshtastic dan MeshCore.

Spesifikasi :

• MCU : nRF52840
• Chip LoRa : SX1262
• Chip GNSS : UC6580(L1+L5)
• Frekuensi : 863~928MHz
• Daya TX Maksimum : 28±1dBm
• Bluetooth LE : Bluetooth 5,Bluetooth mesh
• I/O : USB 2.0, 2 x LED, 2 x Tombol, 4 x SPI, 2 x TWI, 2 x UART, 4 x PWM, QSPI, I2S, PDM, QDEC, dll.
• Antarmuka : USB Tipe-C, konektor baterai lithium 1,25-2P, konektor panel surya 1,25-2P, LoRa ANT (IPEX1.0), GNSS ANT (IPEX1.0), Pin Header 2 x 13 x 2,54
• Catu Daya : Baterai Lithium USB-C 5V 3.7V (3.3-4.2V)
• Suhu Operasional : -20 ~ 70 ℃
• Dimensi : 52,00*25,40*10,26 mm

Isi Dalam Paket :
1x Mesh Node T096
1x LoRa Antenna
1x SH1.25×2 Battery Connector
2x Pin Header

Produk Terkait :

Wireless Tracker V2, ESP32-S3 + GPS + LoRa Node, Meshtastic, MeshCore and LoRaWAN Compatible 902-928MHz

Dokumen :
Datasheet [ Link ]
User Manual Document [ Link ]
Heltec nRF framework and lib installation [ Link ]
