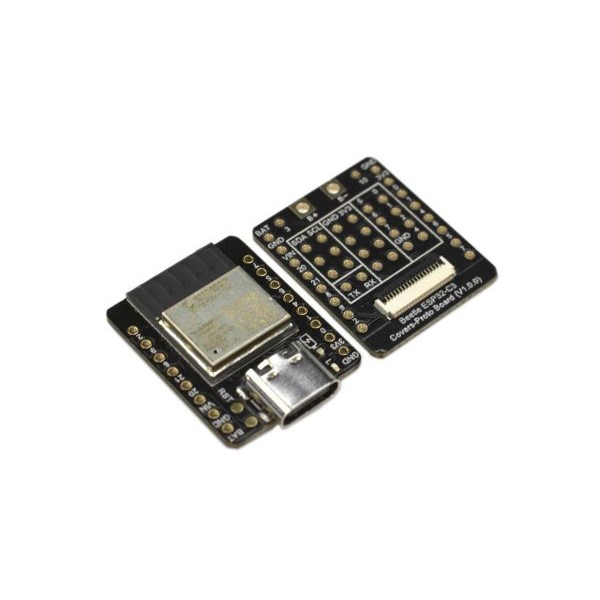

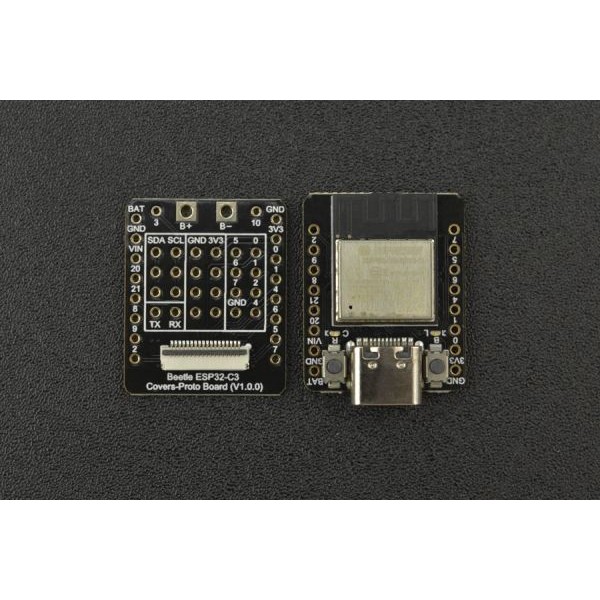

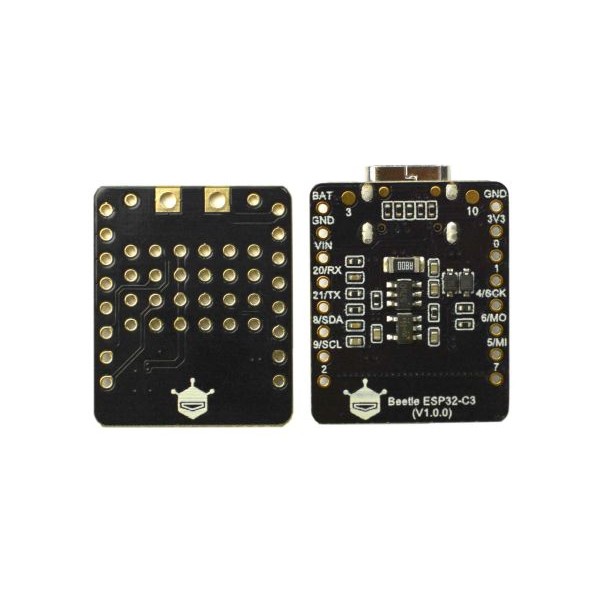

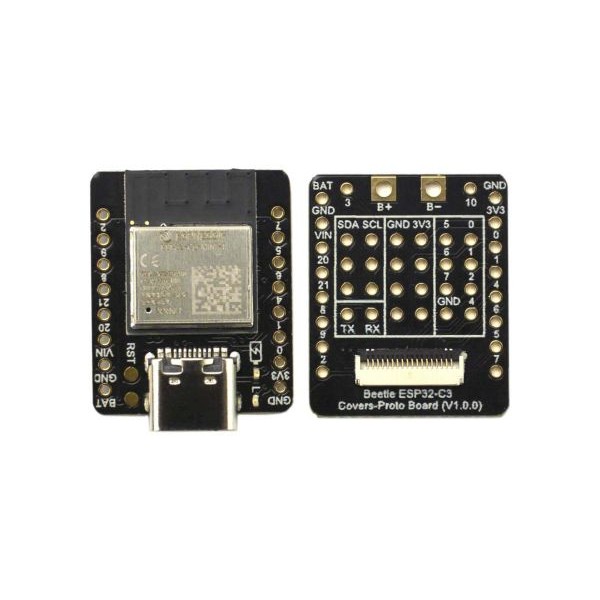

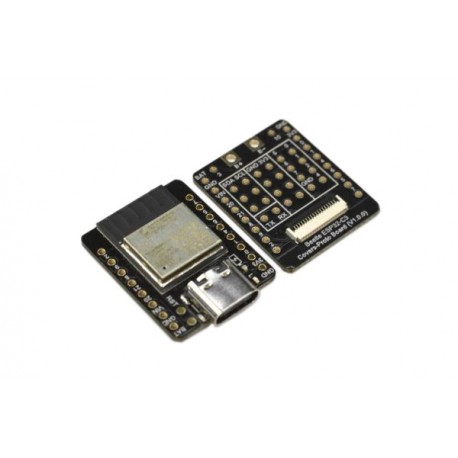

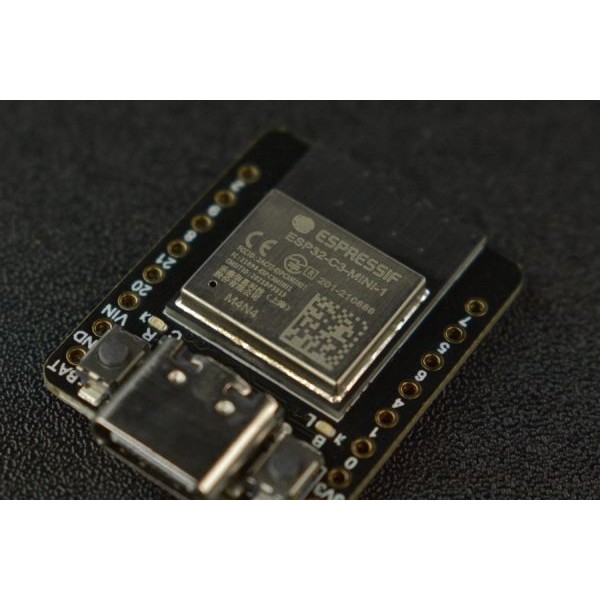

Beetle ESP32 - C3 Mini RISC-V Core IoT Development Board

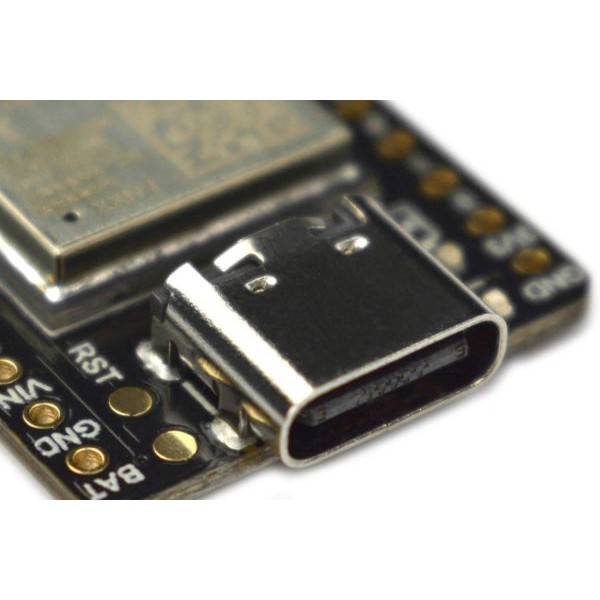

Beetle ESP32-C3 adalah papan pengembangan IoT berukuran sangat mini yang ditenagai oleh ESP32-C3, mikrokontroler dari Espressif dengan inti prosesor RISC-V 32-bit yang hemat daya. Papan ini dilengkapi konektivitas WiFi 802.11 b/g/n dan Bluetooth 5 (Low Energy) dalam faktor bentuk yang sangat ringkas (hanya sekitar 25,4 mm × 20,3 mm). Dengan port USB Type-C untuk pemrograman dan pengisian baterai Li-Po, serta dukungan penuh untuk Arduino IDE, MicroPython, dan ESP-IDF, Beetle ESP32-C3 sangat ideal untuk proyek IoT yang memerlukan ukuran kecil, konsumsi daya rendah, dan konektivitas nirkabel andal.

Spesifikasi :

• Tegangan Operasi : 3.3V
• Tegangan Input : 5VDC
• Arus Operasi: 25mA
• Arus Pengisian Maksimum: 400mA
• Suhu Operasional: -40 ~ 105 °C
• Ukuran: 25 x 20.5mm / 0.98 x0.81"

Hardware Parameter :

• Processor: 32bit RISC-V Single-core processor
• Main Frequency: 160 MHz
• SRAM: 400KB
• ROM: 384KB
• Flash: 4MB
• RTC SRAM: 8KB
• Clock: external crystal(32kHz); internal fast RC oscillator 17.5MHz(adjustable); PLL clock
• USB: USB 2.0 Up to 12Mbit/s

WiFi :

• WiFi Protocol: IEEE 802.11b/g/n
• Bandwidth: Supports 20 MHz, 40 MHz bandwidth in 2.4GHz band
• WiFi Mode: Station, SoftAP, SoftAP+Station and promiscuous mode
• WiFi Frequency: 2.4GHz
• Frame Aggregation: TX/RX A-MPDU, TX/RX A-MSDU

Bluetooth :

• Bluetooth Protocol: Bluetooth 5, Bluetooth mesh
• Bluetooth Frequency: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps

Ports :

• Digital I/O x13
• LED PWM 6 Channel
• SPI x1
• UART x2
• I2C x1
• I2S x1
• IR Transceiver: transmit channel x2, receive channel x2(random pin)
• 2 × 12-bit SAR ADCs, up to 6 channels
• DMA controller, with 3 transmit channels and 3 receive channels

Fitur :

• Ukuran kecil : hanya 25 x 20,5 mm
• Lebih Aman : Fungsi manajemen pengisian Lithium onboard, pengisian dan pemakaian yang lebih aman
• Dilengkapi dengan papan ekspansi, lebih nyaman untuk membuat proyek atau digunakan dengan layar
• Komunikasi Mode Ganda : Mendukung komunikasi mode ganda WiFi dan Bluetooth 5 (LE)
• Inti RISC-V 32bit

Aplikasi :

• Wearable devices : Pelacak kebugaran, perhiasan pintar, atau sensor medis portabel.
• Sensor nirkabel & IoT node : Pemantau suhu, kelembapan, atau kualitas udara bertenaga baterai.
• Kontrol rumah pintar : Saklar lampu, sensor pintu/jendela, atau kendali perangkat melalui WiFi/BLE.
• Alat bantu mobilitas : Pelacak kecil yang dipasang pada barang berharga atau hewan peliharaan.
• Prototipe cepat : Papan ideal untuk belajar IoT dan pengembangan konsep produk baru.
• Robot mini & drone : Otak komunikasi dan pengendali untuk robot beroda kecil atau quadcopter ringan.

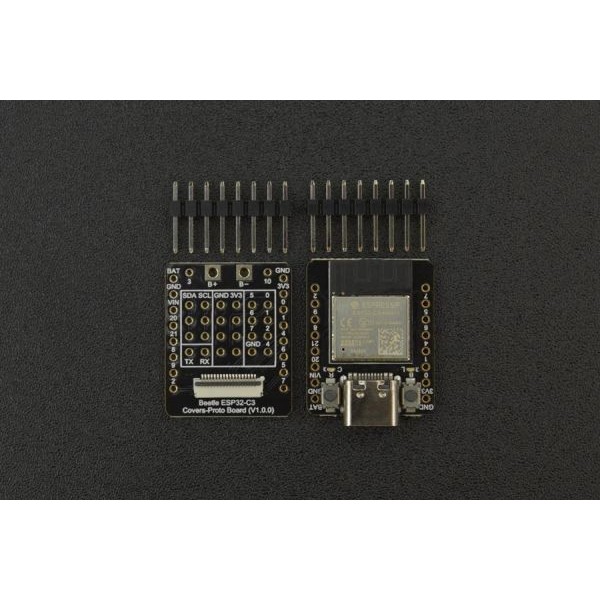

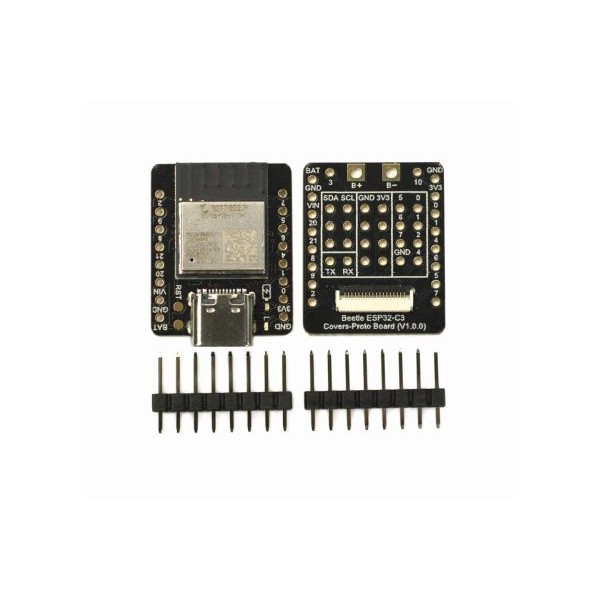

Isi Dalam Paket :

• 1x Beetle ESP32-C3

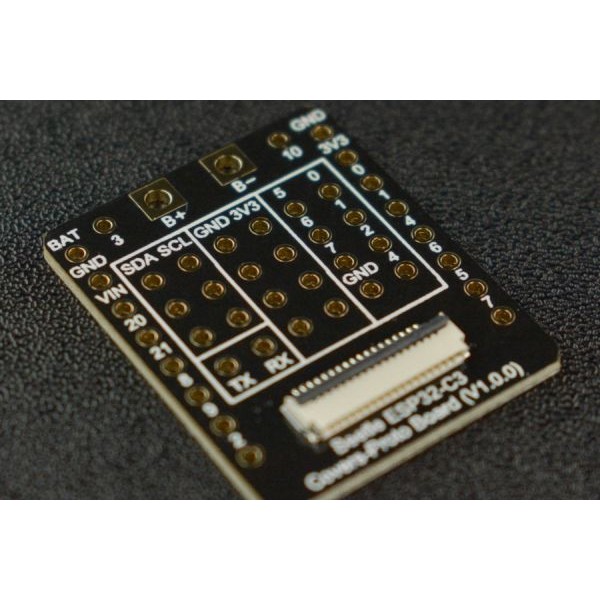

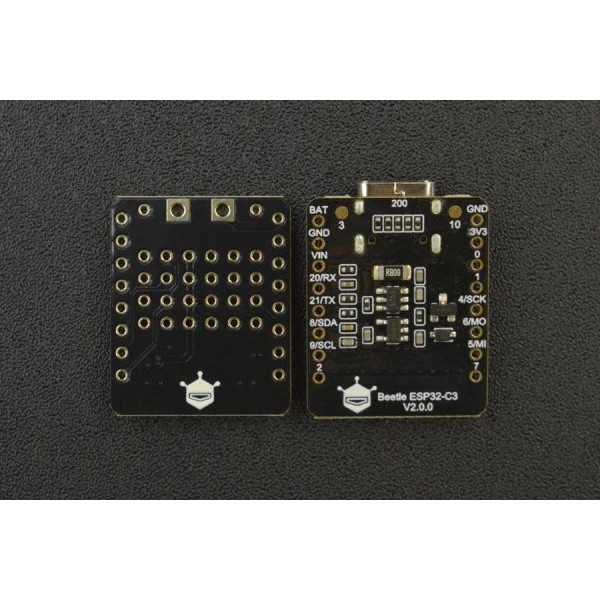

• 1x Beetle ESP32-C3 Expansion Board
• 1x 2.54-8P Black Single-row Pin Connector
