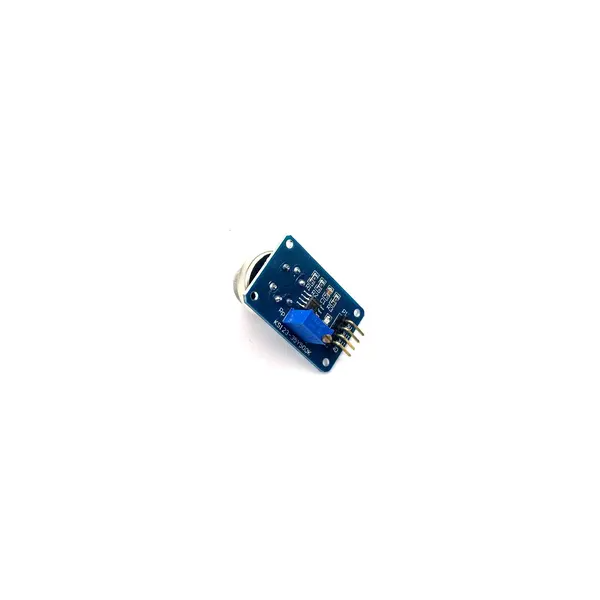

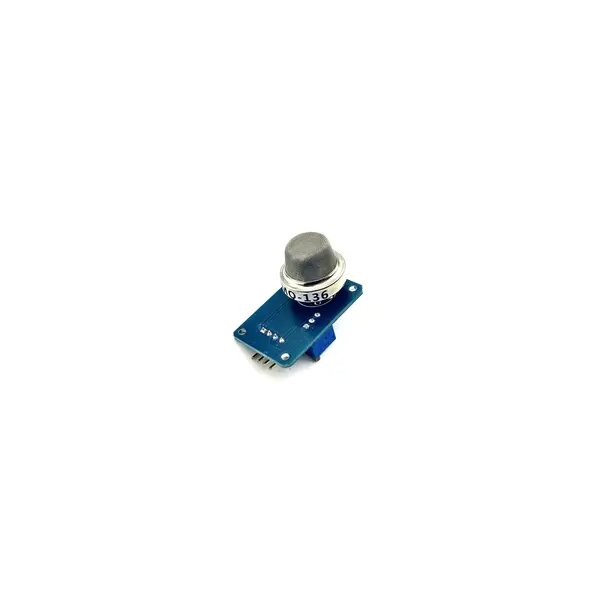

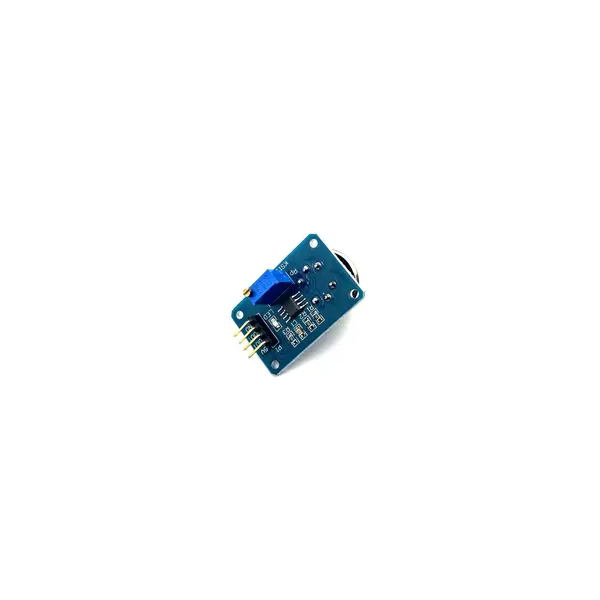

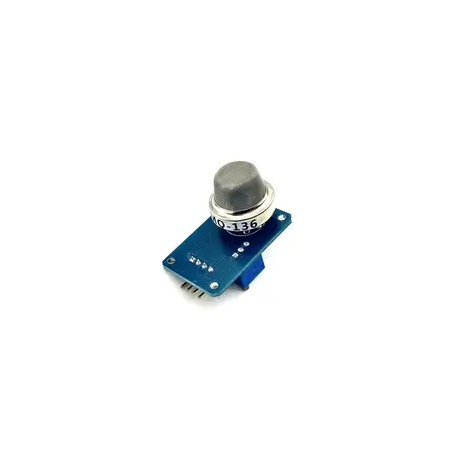

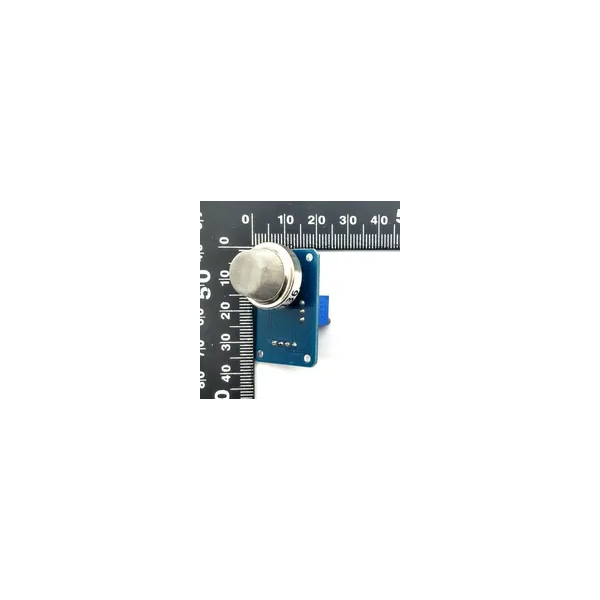

MQ-136 MQ136 Hydrogen Sulfide H2S Module

MQ-136 adalah sensor gas tipe semikonduktor oksida logam (MOS) yang dirancang khusus untuk mendeteksi gas hidrogen sulfida (H₂S), gas beracun yang sangat berbahaya bagi manusia. Sensor ini menggunakan elemen sensitif SnO₂ (timah dioksida) dengan karakteristik konduktivitas yang berubah secara signifikan saat terpapar H₂S. MQ-136 memiliki sensitivitas tinggi terhadap H₂S dalam rentang konsentrasi rendah hingga menengah, serta respons yang cepat dan stabil.

Spesifikasi :

• Tegangan Input : 5VDC
• Dual Output : DOut, TTL
• Prinsip Deteksi : Semikonduktor oksida logam (SnO₂)
• Tegangan Heater (VH) : 5,0 V DC ± 0,1 V
• Tegangan Sirkuit : Max 24 VDC

Fitur :

• Sensitivitas tinggi terhadap H₂S : Mampu mendeteksi konsentrasi sangat rendah (1 ppm) untuk peringatan dini.
• Respons cepat : Mencapai 90% sinyal penuh dalam ≤10 detik.
• Linearitas baik dalam rentang deteksi : Keluaran proporsional memudahkan kalibrasi dan pengukuran akurat.
• Stabilitas jangka panjang : Konstruksi solid-state memberikan umur pakai yang panjang.
• Konsumsi daya rendah : Dengan heater ~800 mW, cocok untuk perangkat portabel bertenaga baterai.
• Kompatibel dengan modul standar : Tersedia dalam bentuk modul breakout dengan antarmuka analog/digital (4 pin) siap pakai dengan Arduino.
• Harga ekonomis : Terjangkau untuk proyek hobi, pendidikan, dan aplikasi industri ringan.

Aplikasi :

• Pemantauan kualitas udara di area industri : Mendeteksi kebocoran H₂S di kilang minyak, pabrik kertas, instalasi pengolahan limbah, atau peternakan.
• Alarm keselamatan kerja : Dipasang di ruang terbatas (confined space) untuk melindungi pekerja dari paparan gas beracun.
• Sistem deteksi kebocoran gas alam : Sebagai sensor tambahan karena H₂S sering terkandung dalam gas alam mentah.
• Pemantauan lingkungan : Stasiun pemantau kualitas udara di sekitar gunung berapi, rawa, atau tempat pembuangan sampah.
• Proyek IoT dan sistem peringatan dini : Dihubungkan dengan ESP8266/ESP32 untuk mengirim notifikasi ke ponsel saat kadar H₂S berbahaya.
• Robot pemantau gas : Robot inspeksi yang dilengkapi MQ-136 untuk memasuki area berbahaya.

Isi Dalam Paket :

• 1x MQ-136 MQ136 Hydrogen Sulfide H2S Module
