Arduino UNO R4 WiFi Development Board

Arduino UNO R4 WiFi menggabungkan mikroprosesor RA4M1 Arm Cortex-M4 dari Renesas dengan ESP32-S3 (built-in Wi-Fi and Bluetooth) dari Espressif. Fitur lain yang ditawarkan yaitu on-board 12x8 LED matrix, Qwiic connector VRTC dan pin OFF yang memberikan inovasi yang luas untuk menunjang kreativitas para pengguna.

Fitur :

• Hardware compatibility with UNO form factor
  UNO R4 WiFi tidak merubah bentuk, pinout, dan tegangan operasi 5V dengan pendahulunya, UNO R3.
• Expanded memory and faster clock
  UNO R4 WiFi menawarkan memori yang lebih besar 256KB dan kecepatan clock yang lebih cepat hingga 48MHz, akan sangat membantu untuk menangani proyek berat dengan mudah.
• Extra on-board peripherals
  UNO R4 WiFi memperkenalkan berbagai periferal on-board, termasuk DAC 12-bit, CAN BUS, dan OP AMP. Komponen tambahan ini memberi Anda kemampuan dan fleksibilitas yang lebih luas dalam desain Anda.
• Extended 24 V tolerance
  UNO R4 WiFi mendukung rentang tegangan input yang lebih luas, memungkinkan catu daya hingga 24 V. Hal ini memungkinkan integrasi tanpa batas dengan motor, strip LED, dan aktuator lainnya, menyederhanakan proyek Anda dengan memanfaatkan satu sumber daya.
• HID support
  UNO R4 WiFi dilengkapi dengan dukungan HID (Human Interface Device) internal, yang memungkinkannya untuk mensimulasikan mouse atau keyboard ketika terhubung ke komputer melalui kabel USB.

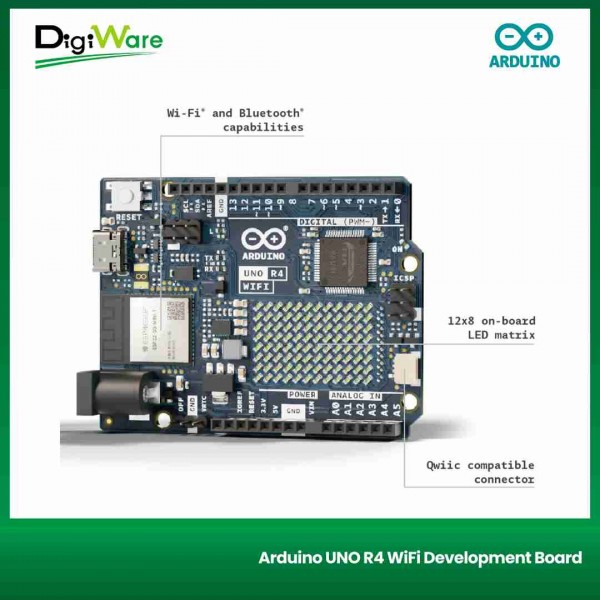

• WiFi and Bluetooth
  UNO R4 WiFi memiliki modul ESP32-S3 sehingga memudahkan para pengguna untuk membuat proyek dengan konektivitas nirkabel. Dikombinasikan dengan Arduino IoT Cloud, para pengguna dapat memantau dan mengontrol proyek dari jarak jauh.
• Qwiic connector
  UNO R4 WiFi dilengkapi dengan konektor I2C Qwiic, yang memungkinkan koneksi yang mudah ke node dari Qwiic ecosystem. Kabel adaptor juga memungkinkan kompatibilitas dengan sensor dan aktuator berdasarkan konektor lain.
• Support for battery-powered RTC
  UNO R4 WiFi menyertakan pin tambahan, termasuk pin "OFF" untuk mematikan papan dan pin "VRTC" untuk menjaga agar internal RTC tetap menyala dan berjalan

• LED matrix
  UNO R4 WiFi dilengkapi dengan matriks LED merah 12x8 yang terang, ideal untuk proyek-proyek kreatif dengan animasi atau menampilkan data sensor, sehingga tidak memerlukan perangkat keras tambahan.

• Diagnostics for runtime errors
  UNO R4 WiFi menyertakan error-catching mechanism yang mendeteksi kerusakan saat proses berjalan dan memberikan penjelasan dan petunjuk terperinci tentang baris kode yang menyebabkan kerusakan.

Spesifikasi :

• Mikroprosesor : Renesas RA4M1 (Arm Cortex-M4)
• Memory:
• RA4M1 : 256 KB Flash, 32KB SRAM
• ESP32-S3 : 384 KB ROM, 512 KB SRAM
• Tegangan operasi : 5VDC (ESP32-S3 3.3VDC)
• Rentang tegangan input : 6-24VDC
• Arus DC per I/O Pin : 8mA
• Clock speed :
• Main core : 48MHz
• ESP32-S3 : up to 240MHz
• Port pemograman: USB-C
• Pin Digital : 14 pin
• Pin Analog : 6 pin
• PWM : 6 pin
• DAC : 1 pin (12bit)
• Antarmuka : UART, I2C, SPI, CAN Bus

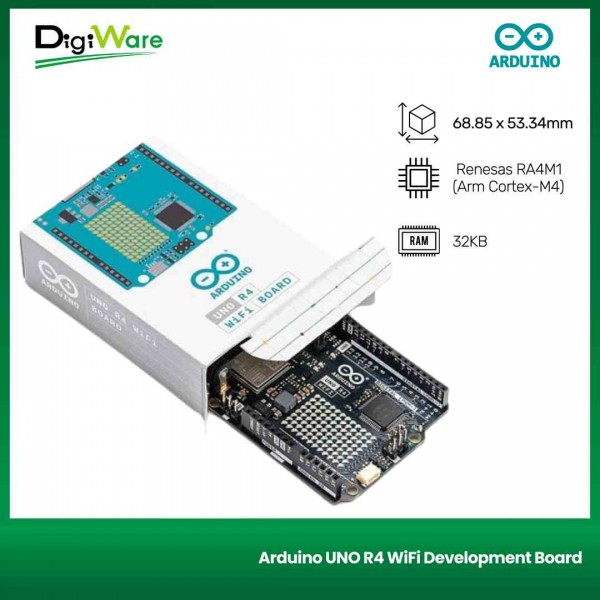

• Dimensi : 68.85 x 53.34mm

Dokumen :
Datasheet [ Link ]
Schematic [ Link ]
Contoh aplikasi [ Link ]
Tutorial [ Link_1 ] [ Link_2 ]
