Arduino UNO R4 Minima Development Board

Arduino UNO R4 Minima adalah versi terbaru dari Arduino UNO yang memiliki clock speed 3x lebih cepat dari Arduino UNO R3. Arduino UNO R4 Minima berbasis prosesor Renesas RA4M1, Arm Cortex-M4. Selain itu terdapat beberapa upgrade baik dari flash memory yang awalnya 32KB menjadi 256KB dan juga SRAM dari 2KB menjadi 32KB. Pada bagian port USB juga terdapat peningkat dari yang awalnya micro-USB menjadi USB-C dan mendukung rentang tegangan input maksimum 24V.

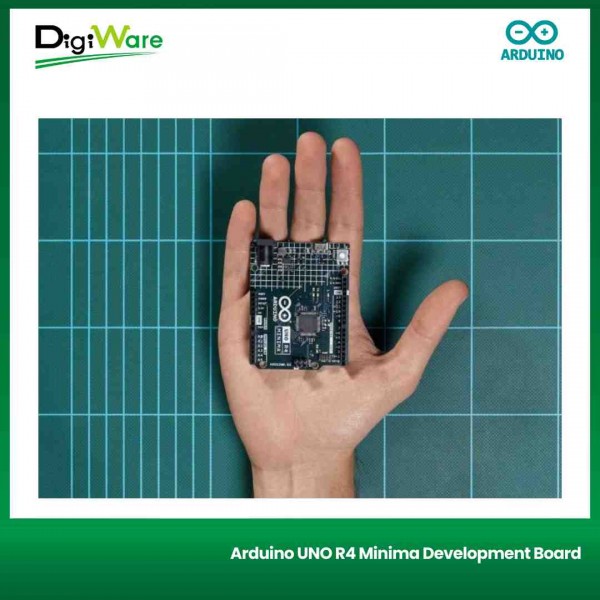

Arduino UNO R4 Minima memiliki ukuran PCB yang sama dengan pendahulunya (Arduino UNO R3) sehingga sangat cocok bagi pemula maupun para pengguna yang ingin upgrade dari Arduino UNO R3.

Fitur :

• Hardware compatibility with UNO form factor

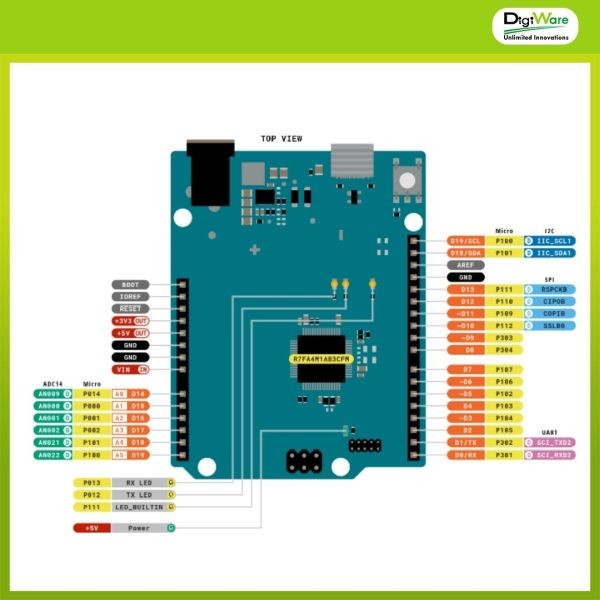

  UNO R4 Minima tidak merubah bentuk, pinout, dan tegangan operasi 5V dengan pendahulunya, UNO R3.
• Expanded memory and faster clock
  UNO R4 Minima menawarkan memori yang lebih besar 256KB dan kecepatan clock yang lebih cepat hingga 48MHz, akan sangat membantu untuk menangani proyek berat dengan mudah.
• Extra on-board peripherals

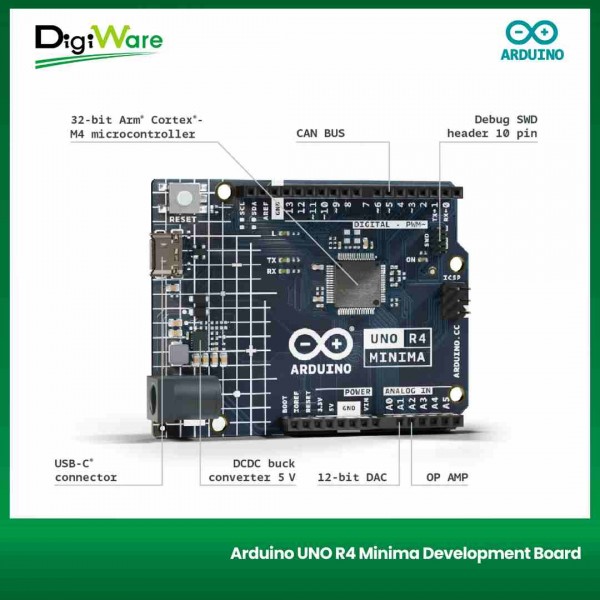

  UNO R4 Minima memperkenalkan berbagai periferal on-board, termasuk DAC 12-bit, CAN BUS, dan OP AMP. Komponen tambahan ini memberi Anda kemampuan dan fleksibilitas yang lebih luas dalam desain Anda.
• Extended 24 V tolerance
  UNO R4 Minima mendukung rentang tegangan input yang lebih luas, memungkinkan catu daya hingga 24 V. Hal ini memungkinkan integrasi tanpa batas dengan motor, strip LED, dan aktuator lainnya, menyederhanakan proyek Anda dengan memanfaatkan satu sumber daya.
• SWD connector
  Cukup sambungkan debugger eksternal ke UNO R4 Minima dan pantau cara kerja sistem Anda dengan mudah. Tetap memegang kendali dan mendapatkan wawasan yang berharga.
• HID support
  UNO R4 Minima dilengkapi dengan dukungan HID (Human Interface Device) internal, yang memungkinkannya untuk mensimulasikan mouse atau keyboard ketika terhubung ke komputer melalui kabel USB.



Spesifikasi :

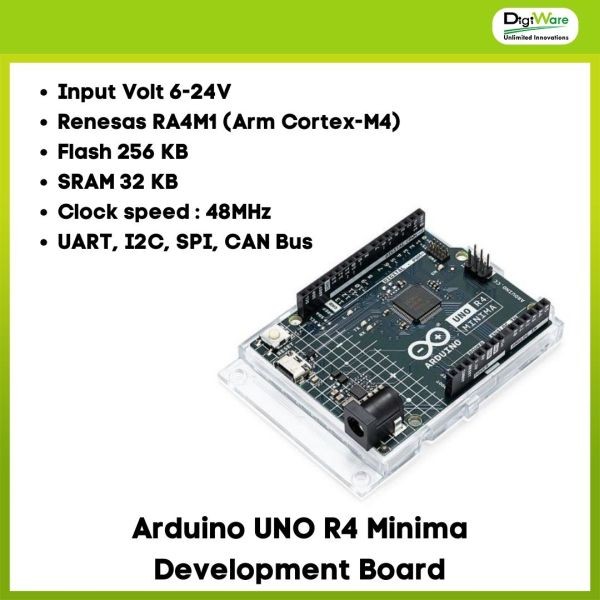

• Mikroprosesor : Renesas RA4M1 (Arm Cortex-M4)
• Memory: 256 KB Flash, 32KB SRAM
• Tegangan operasi : 5VDC
• Rentang tegangan input : 6-24VDC
• Arus DC per I/O Pin : 8mA
• Clock speed : 48MHz
• Port pemograman: USB-C

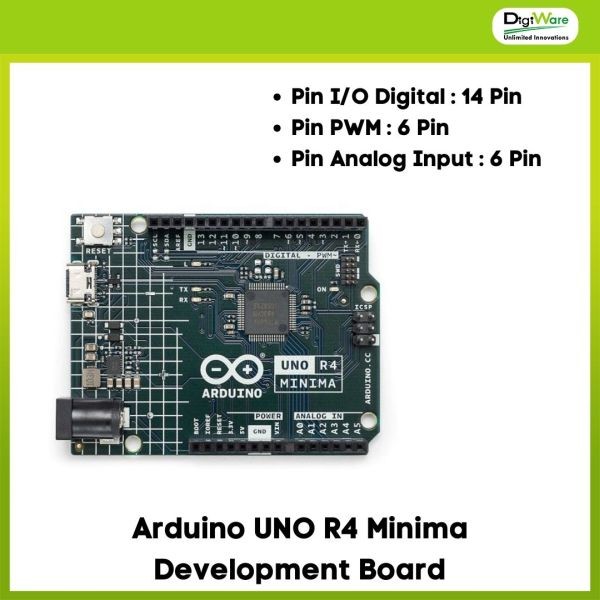

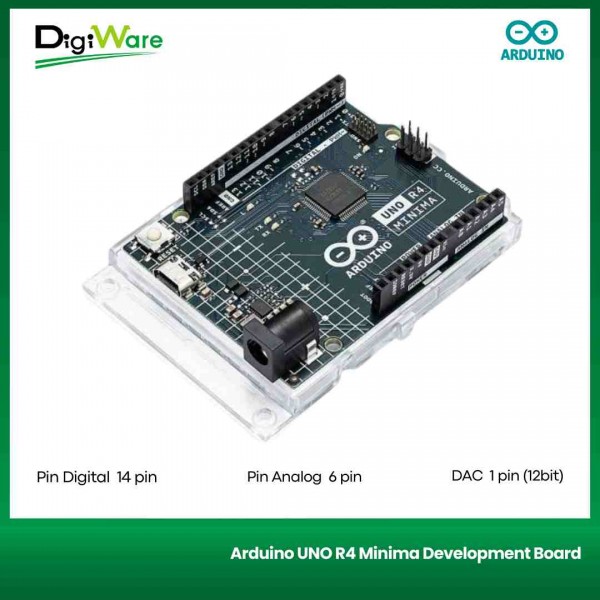

• Pin Digital : 14 pin
• Pin Analog : 6 pin
• PWM : 6 pin
• DAC : 1 pin (12bit)
• Antarmuka : UART, I2C, SPI, CAN Bus

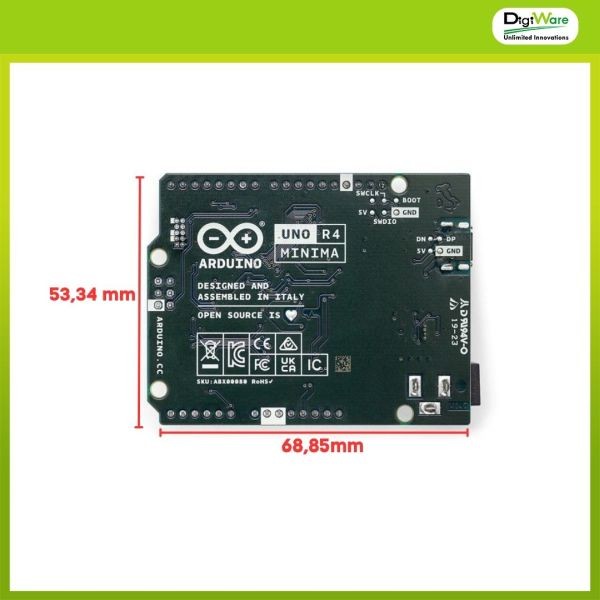

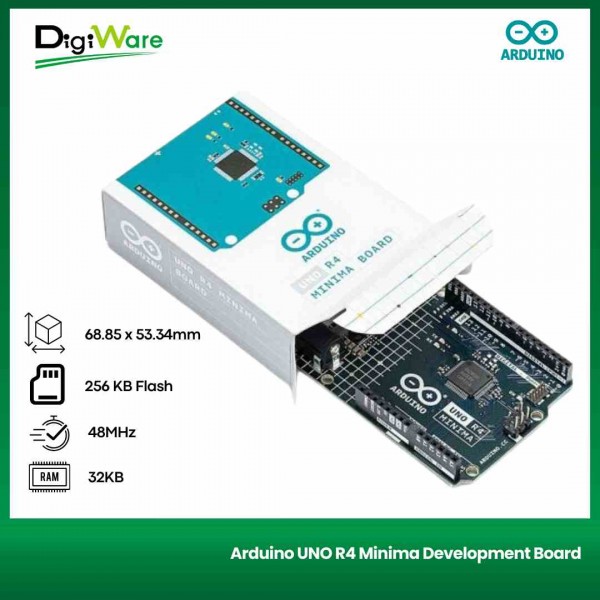

• Dimensi : 68.85 x 53.34mm

Dokumen :
Datasheet [ Link ]
Schematic [ Link ]
Contoh proyek [ Link ]
Tutorial [ Link_1 ] [ Link_2 ]
