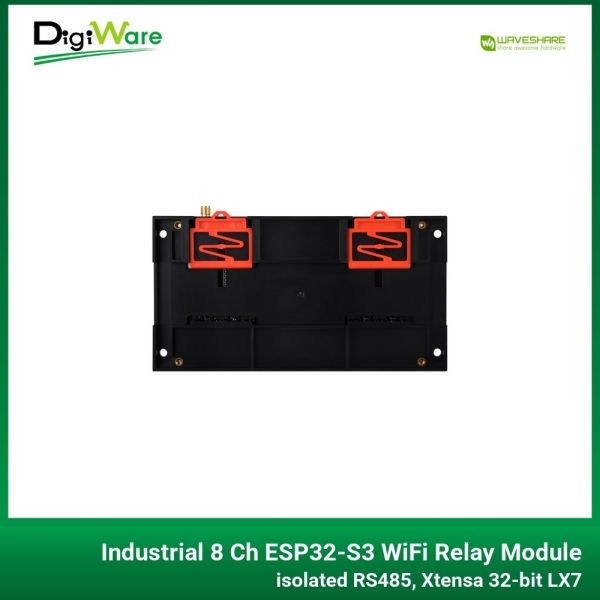

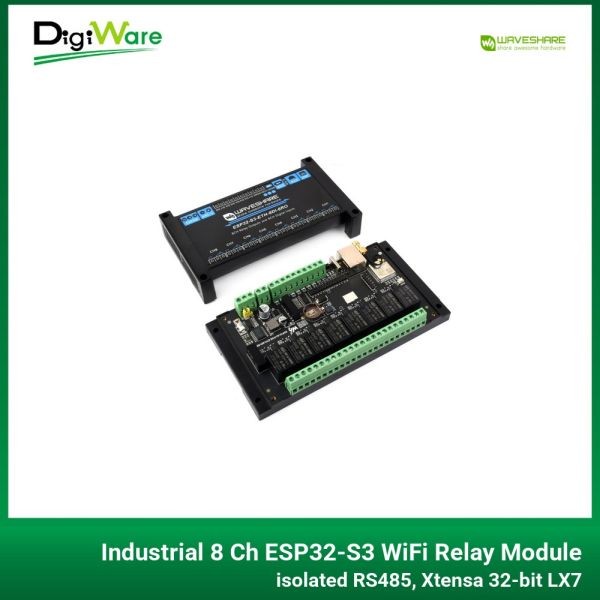

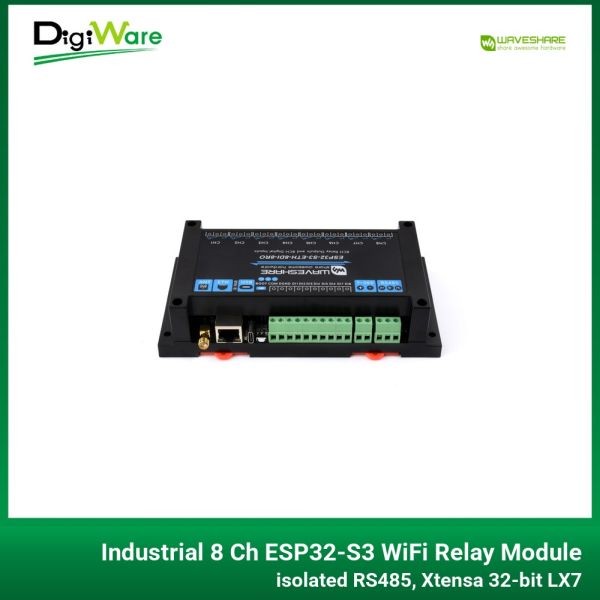

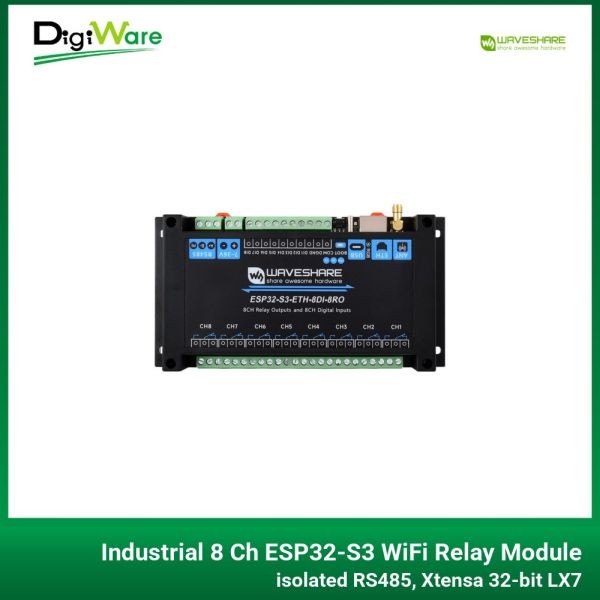

Industrial 8 Channel ESP32-S3 WiFi Relay Module, isolated RS485 Xtensa 32-bit LX7 Dual core With Multiple Isolation Protection

ESP32-S3-ETH-8DI-8RO adalah relay jaringan WiFi 8-saluran kelas industri yang berbasis pada pengontrol utama ESP32-S3 dan mendukung WiFi, Bluetooth, RS485, port jaringan, dan antarmuka periferal lainnya. Ia memiliki sirkuit perlindungan bawaan seperti isolasi catu daya dan isolasi optocoupler, yang aman, stabil, dan andal, serta cocok untuk bidang AIoT.

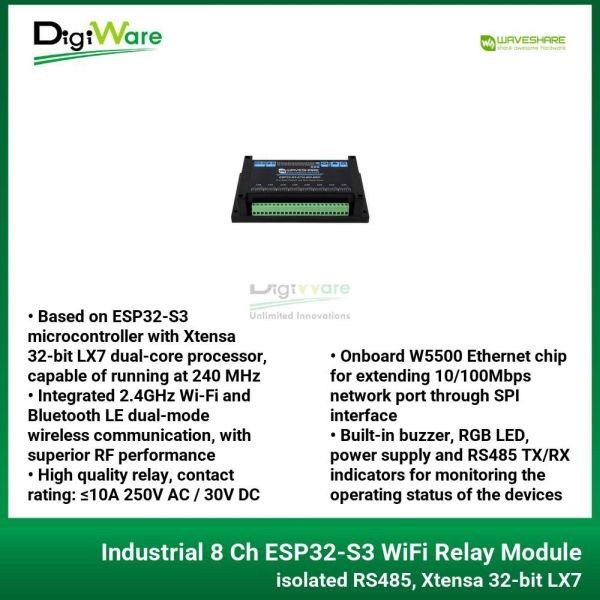

Fitur :

• Berbasis mikrokontroler ESP32-S3 dengan prosesor dual-core Xtensa 32-bit LX7 dengan frekuensi hingga 240MHz.
• Komunikasi nirkabel dual-mode WiFi 2.4GHz dan Bluetooth LE terintegrasi, dengan performa RF yang superior.
• Relai berkualitas tinggi, rating kontak: ≤10A 250V AC atau ≤10A 30V DC
• Antarmuka RS485 terisolasi terintegrasi, untuk menghubungkan ke berbagai modul atau sensor industri RS485 Modbus.
• Antarmuka header pin GPIO terintegrasi, untuk memperluas perangkat lain seperti RS232 / sensor dan fungsi lainnya.
• Port USB Type-C terintegrasi untuk catu daya, pengunduhan firmware, dan debugging, sehingga pengembangan menjadi lebih nyaman.
• Terminal sekrup catu daya terintegrasi, mendukung input tegangan lebar 7~36V, cocok untuk aplikasi industri.
• Isolasi optocoupler terintegrasi untuk mencegah interferensi dengan chip kontrol dari rangkaian tegangan tinggi eksternal yang terhubung ke relai.
• Isolasi digital terintegrasi untuk menghindari interferensi sinyal eksternal dengan chip kontrol.
• Isolasi daya terintegrasi pada papan, memberikan tegangan isolasi yang stabil, tidak memerlukan catu daya tambahan untuk terminal yang terisolasi.
• Buzzer internal, LED warna-warni RGB, indikator catu daya dan RS485 TX/RX untuk memantau status pengoperasian modul.
• Kotak pelindung ABS yang dipasang pada rel, mudah dipasang, aman digunakan.

Spesifikasi :

• Tegangan suplai : 7~36V (atau port Type-C 5V/1A)
• Saluran relai : 8 saluran
• Saluran input digital : 8 saluran
• Formulir Kontak : 1NO 1NC
• Port pengkabelan : Tipe-C
• Protokol komunikasi : Protokol USB
• Ukuran : 90 (T) x 175 (L) (mm)

Isi Dalam Paket :
1x ESP32-S3-ETH-8DI-8RO
1x Antena SMA 2.4G 4DB
1x Obeng

Dokumen :
Datasheet [ Link ]
Technical reference manual [ Link ]
