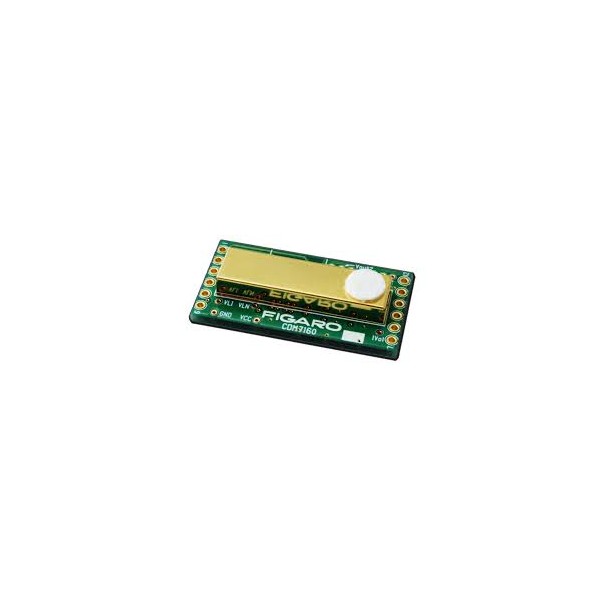

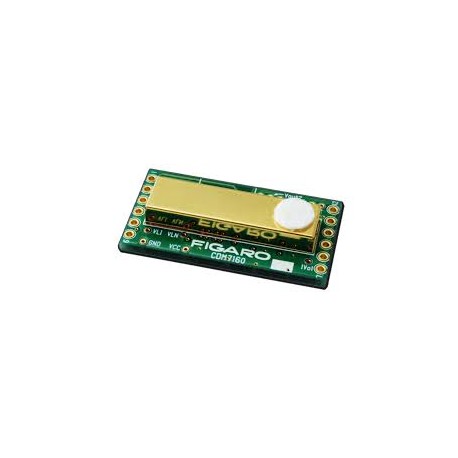

CDM7160-B00 C02 Sensor Module

Modul CDM7160-B00 adalah sensor CO2 berbasis teknologi NDIR (Non-Dispersive Infrared) yang kompak dan presisi tinggi dari Figaro Engineering. Modul ini menggunakan dua elemen detektor untuk pengukuran absolut CO2 dengan akurasi ±(50ppm + 3% dari pembacaan) pada rentang 300-5.000 ppm. Ia dikalibrasi secara individual dan mendukung antarmuka UART serta I2C untuk integrasi mudah.

Fitur:

• Ukuran kecil
• Konsumsi daya rendah
• Akurasi tinggi
• Pengukuran absolut melalui sensor ganda

Spesifikasi :

• Rentang Deteksi: 300~5.000 ppm CO2
• Prinsip Kerja: Inframerah non-dispersif (NDIR)
• Sumber Daya: 4,75~5,25V DC
• Konsumsi Arus: 60mA puncak, 10mA rata-rata
• Akurasi: ±(50ppm + 3% dari pembacaan) pada rentang 300~5.000 ppm CO2
• Dependensi Tekanan: Sekitar 1% dari pembacaan / kPa
• Waktu Respons (T90): 2 menit (difusi)
• Kondisi Operasi: 0~50°C / 0~85% RH (tanpa kondensasi)
• Kondisi Penyimpanan: -30~70°C / 0~85% RH (tanpa kondensasi)
• Port Komunikasi: UART / I2C (output konsentrasi gas 0~10.000 ppm)
• Interval Pengukuran: 2 detik
• Output PWM (1kHz): Duty cycle 0~100% untuk 0~5.000 ppm, output CMOS
• Output Alarm: Output CMOS - High > 1.000 ppm, Low < 900 ppm
• Dimensi: 32 x 17 x 7,5 mm

Aplikasi:

• Pengendalian kualitas udara dalam ruangan
• Ventilator udara segar
• Penyejuk udara (AC)
• Kipas otomatis dan pembuka jendela

Dokumen :
Datasheet [ Link ]
