FMMTA14CT

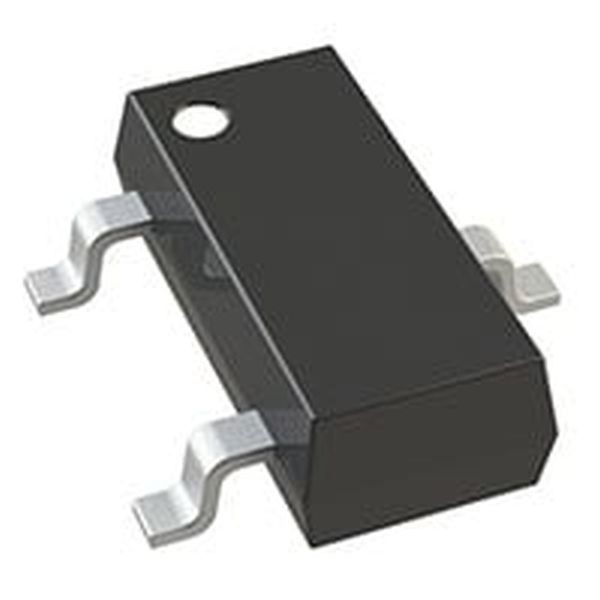

FMMTA14CT adalah transistor NPN Darlington dalam paket SOT-23 super mini (Surface Mount). Transistor ini mengintegrasikan dua transistor NPN dalam konfigurasi Darlington untuk menghasilkan penguatan arus DC (hFE) yang sangat tinggi, minimal 10.000 pada kondisi operasi standar. Perangkat ini dirancang untuk aplikasi di mana diperlukan penguatan sinyal kecil atau pensaklaran dengan arus basis yang sangat terbatas. Dengan tegangan kolektor-emitor maksimum 40V dan arus kolektor kontinu hingga 300 mA, transistor ini sangat cocok untuk sirkuit sensor, antarmuka mikrokontroler, dan pengganti relay kecil di perangkat portabel berkat ukurannya yang ringkas.

Spesifikasi :

• Tipe Transistor : NPN
• Paket : SOT-23
• Current - Collector (Ic) (Max) : 300 mA
• Voltage - Collector Emitter Breakdown (Max) : 40 V
• Vce Saturation (Max) : 900mV @ 100µA, 100mA
• DC Current Gain (Min) : 20000 @ 100mA, 5V
• Power Maks : 330 mW
• Suhu Operasi : -55°C ~ 150°C
• Mounting Type : Surface Mount

Fitur :

• Penguatan Arus Ekstrem Tinggi (hFE ≥ 10.000) : Mampu mengendalikan beban hingga ratusan mA hanya dengan arus basis puluhan mikroampere, ideal untuk antarmuka langsung dari sensor atau output mikrokontroler bertenaga rendah.
• Paket SOT-23 Ultra Mini : Menghemat ruang PCB secara signifikan, sangat populer dalam desain portabel dan wearable.
• Konfigurasi Darlington NPN : Memberikan keuntungan impedansi input tinggi dan kemampuan driving beban yang lebih baik dibanding transistor tunggal.
• VCEO 40V : Cukup untuk menangani berbagai beban relay kecil, lampu LED, atau buzzer dalam sistem 12V/24V.
• Tegangan Saturasi Rendah : Menjamin efisiensi switching yang baik pada arus kolektor menengah.
• Proses Manufaktur Planar : Diodes Incorporated menggunakan teknologi planar untuk performa yang andal dan konsisten.
• Kompatibel Otomatis : Sepenuhnya lead-free dan RoHS compliant, cocok untuk lini produksi modern.

Aplikasi :

• Driver Relay Mini : Mengaktifkan relay 5V/12V langsung dari pin GPIO mikrokontroler (Arduino, ESP32) tanpa transistor tambahan.
• Driver Buzzer dan Motor Kecil : Menghidupkan buzzer atau motor getar di ponsel, mainan, atau perangkat IoT.
• Pengondisi Sinyal Sensor : Memperkuat sinyal lemah dari sensor cahaya (LDR), sensor suhu, atau sensor sentuh sebelum diumpankan ke ADC.
• Switch Antarmuka Level Tegangan : Menerjemahkan sinyal logika 3,3V menjadi 5V atau sebaliknya karena kebutuhan arus basis yang sangat kecil.
• Rangkaian Timer dan Osilator : Sebagai elemen penguat dalam rangkaian RC sederhana untuk menghasilkan pulsa atau kedipan LED.
• Pengganti Optocoupler Sederhana : Di sirkuit di mana isolasi galvanis tidak diperlukan, transistor ini bisa mengendalikan beban sisi tinggi dengan arus bocor rendah.

Isi Dalam Paket :

• 1x FMMTA14CT

Produk Terkait :

• FMMT718TA
• MMBT3904LT1, SMD, SOT-23
• BSN20-7 SOT-23-3
• MMBTA14LT1 SOT-23

Dokumen :

• Datasheet [ Link ]
• Environmental Information [ Link ]
• EDA/CAD Models [ Link ]
