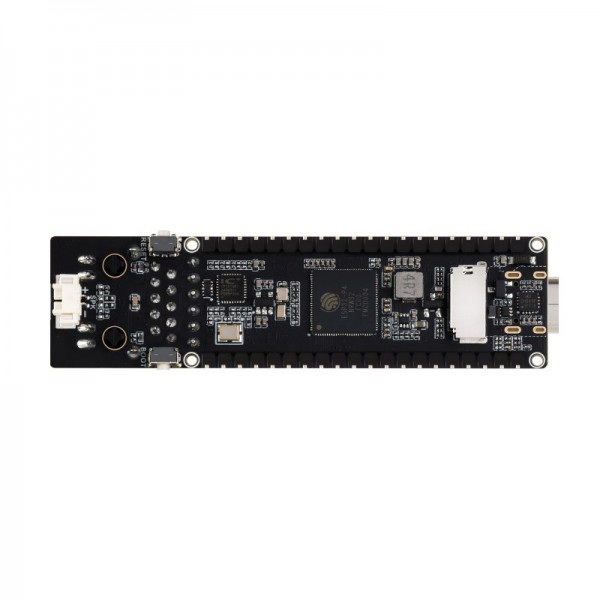

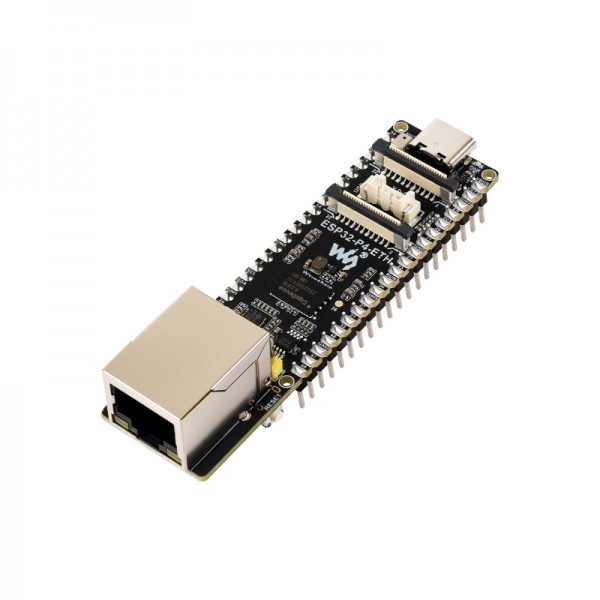

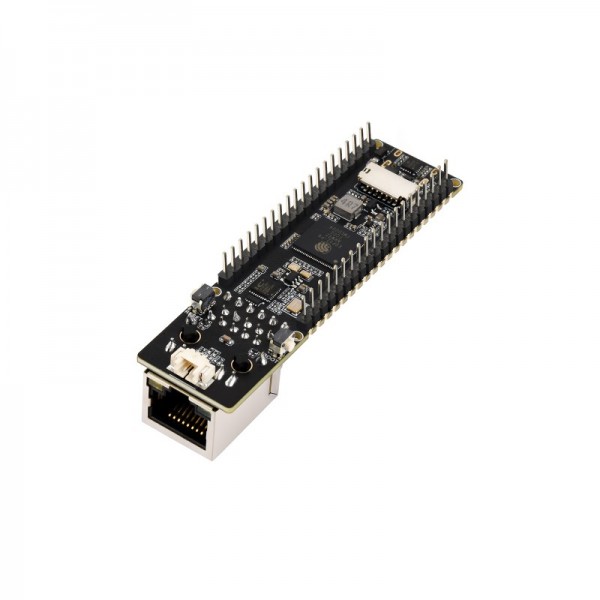

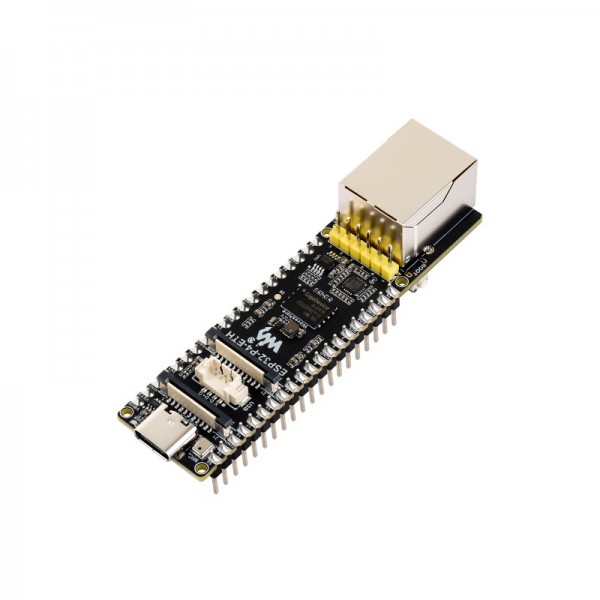

ESP32-P4-ETH High-Performance Development Board Based On ESP32-P4 with 100 Mbps RJ45 Ethernet Port

ESP32-P4-ETH High-Performance Development Board merupakan development board berbasis ESP32-P4 yang dirancang untuk aplikasi embedded berperforma tinggi, aman, dan fleksibel. Board ini menggunakan prosesor dual-core RISC-V 32bit serta mendukung hingga 32MB PSRAM, menjadikannya ideal untuk kebutuhan pemrosesan multimedia, antarmuka pengguna, dan edge computing dengan konsumsi daya rendah.

Board ini menyediakan beragam antarmuka Human-Machine Interface (HMI) seperti MIPI-CSI (dengan Image Signal Processor terintegrasi), MIPI-DSI serta berbagai interface standar termasuk SPI, I2S, I2C, UART, ADC, PWM (LED PWM, MCPWM), RMT, dan TWAI (CAN). Serta mendukung USB OTG 2.0 High Speed dan PoE Ethernet.

Selain itu, ESP32-P4 juga memiliki kemampuan pemrosesan gambar dan suara yang kuat dengan dukungan JPEG codec, Pixel Processing Accelerator (PPA), Image Signal Processor (ISP) serta H.264 video encoder yang memungkinkan pengembangan aplikasi visual dan audio secara efisien.

Spesifikasi:

• MCU: ESP32-P4
• Prosesor: RISC-V 32-bit Dual-core and Single-core Processors
• Memori: 128KB (HP-ROM), 16KB (LP-ROM), 768KB (HP-L2 Memory L2MEM), 32KB (LP-SRAM), 8KB (TCM), 32MB PSRAM and QSPI Port is Connected to 32MB Nor Flash
• Ethernet: 10/100 Mbps (Support PoE)
• Antarmuka Peripheral:

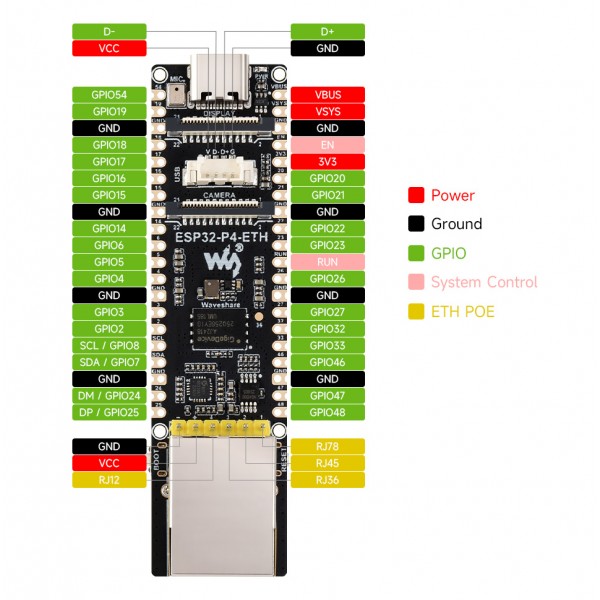

• Header GPIO 2 x 20 Pin dengan 27 GPIO yang dapat diprogram, mendukung berbapai perangkat dan modul peripheral
• Port USB 2.0 OTG, Slot Kartu TF SDIO 3.0 serta port Type-C UART untuk pemrograman dan komunikasi data
• Antarmuka audio onboard yang mencakup speaker port, mikrofon, codec audio, dan power amplifier memungkinkan implementasi fungsi audio berkualitas tinggi
• Port kamera MIPI-CSI untuk kamera HD, mendukung akuisisi dan encoding gambar hingga Full HD 1080P, dilengkapi Image Signal Processor (ISP) dan H.264/JPEG encoder (hingga 1080P @30 fps), ideal untuk aplikasi computer vision dan machine vision
• Port display MIPI-DSI beresolusi tinggi dengan Pixel Processing Accelerator (PPA) dan 2D graphics acceleration (2D DMA), mendukung JPEG decoding hingga 1080P @30 fps, memberikan pengalaman HMI yang halus dan responsif untuk aplikasi seperti smart home control panel, industrial HMI, dan lain sebagainya

Paket Penjualan:

1x ESP32-P4-ETH

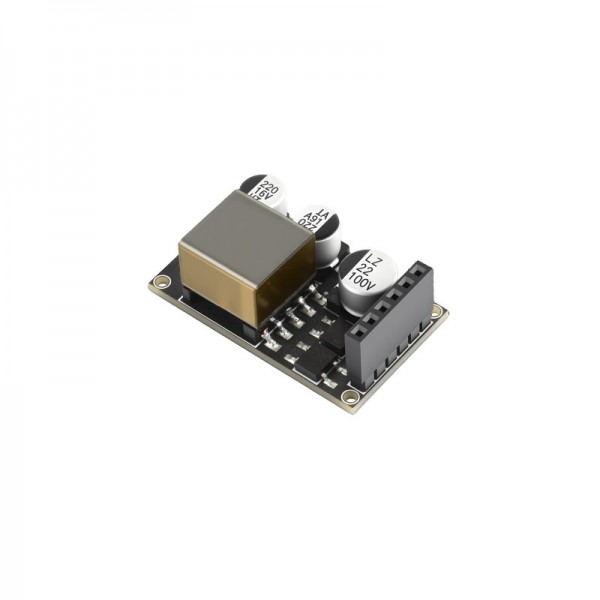

1x PoE Module
1x Screws Pack

Dokumen:

1. Panduan Penggunaan (Link)
