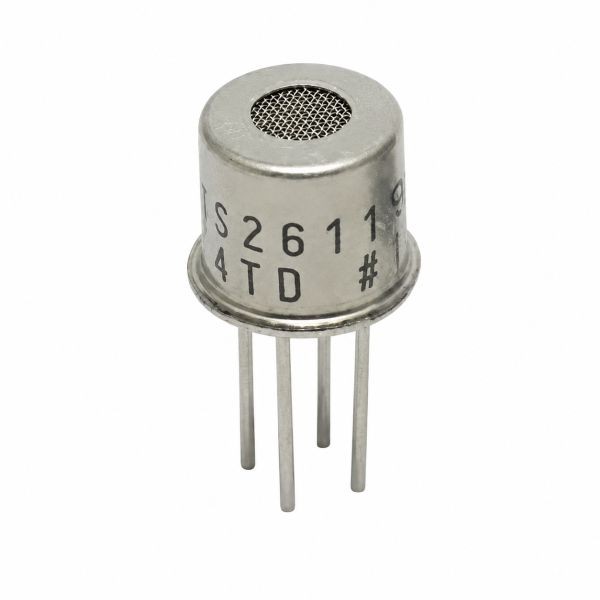

TGS2611-C00 Methane Natural Gas Non Filter

TGS2611-C00 adalah sensor gas tipe semikonduktor oksida logam (MOS) yang dirancang khusus untuk mendeteksi gas metana (CH₄), komponen utama gas alam (natural gas). Sensor ini merupakan varian dari seri TGS2611 dengan housing tahan ledakan (flameproof) sehingga memenuhi persyaratan keselamatan untuk digunakan di lingkungan berisiko tinggi. Elemen sensitifnya terbuat dari SnO₂ (timah dioksida) yang dipanaskan oleh heater internal, menghasilkan perubahan resistansi yang sangat sensitif terhadap keberadaan metana. Kemasannya dilengkapi dengan filter karbon aktif ganda yang memberikan selektivitas tinggi terhadap metana sambil mengurangi pengaruh gas interferen seperti alkohol dan uap lainnya.

Spesifikasi :

• Model : TGS2611-C00
• Target Gas : Methane, Natural gas
• Sensing Principle : MOS Type
• Typical Detection Range : 1 - 25% LEL
• Sensor Resistance : 0.68~6.8kΩ in 5000ppm methane
• Sensitivitas : 0.54~0.66 in methane
• Load Resistance : 0.45kΩ min.
• Circuit Voltage : 5.0±0.2V DC
• Heater Voltage : 5.0±0.2V DC
• Heater Resistance : approx 59Ω at room temp.
• Heater Current : 56±5mA
• Heater Currennt Consumption : 280mW±25mW
• Daya Heater : ~280 mW

Fitur :

• Selektivitas tinggi terhadap metana : Filter karbon aktif ganda menekan gangguan alkohol, propana, dan uap organik lain.
• Housing tahan ledakan (flameproof) : Memenuhi standar ATEX/IECEx, cocok dipasang di area gas mudah terbakar (Zona 1 & 2).
• Konsumsi daya rendah : Hanya ~280 mW, ideal untuk perangkat bertenaga baterai atau sensor nirkabel.
• Rentang deteksi luas : Mencakup ambang bawah ledakan metana (LEL 5% = 50.000 ppm) hingga konsentrasi rendah untuk peringatan dini.
• Respon cepat dan andal : Perubahan resistansi terjadi dalam hitungan detik saat terpapar gas.
• Umur pakai panjang : Konstruksi solid-state dengan degradasi minimal dalam kondisi normal.
• Kemasan standar : Pin melalui lubang (through-hole) memudahkan integrasi ke PCB.

Aplikasi :

• Detektor kebocoran gas : Dipasang di dapur komersial, ruang boiler, atau stasiun distribusi gas kota untuk peringatan dini.
• Alarm kebocoran LPG/CNG : Pada kendaraan berbahan bakar gas (NGV) atau instalasi tabung gas.
• Sistem deteksi gas di tambang batu bara : Memantau akumulasi metana (gas firedamp) untuk mencegah ledakan.
• Pemantauan jaringan pipa gas : Unit portabel atau tetap yang mendeteksi kebocoran di sepanjang jalur pipa.
• Panel kontrol keamanan gedung : Terhubung ke solenoid valve otomatis untuk memutus pasokan gas saat terdeteksi kebocoran.
• Peralatan survei gas : Instrumen genggam untuk teknisi servis gas.

Isi Dalam Paket :

• 1x TGS2611-C00 Methane Natural Gas Non Filter
