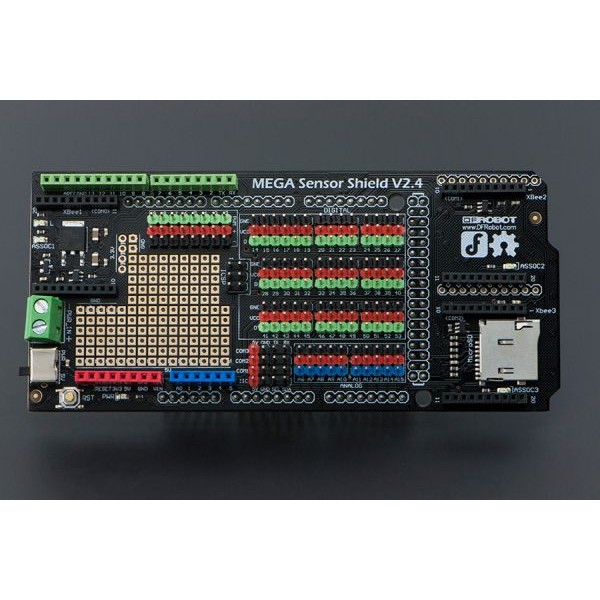

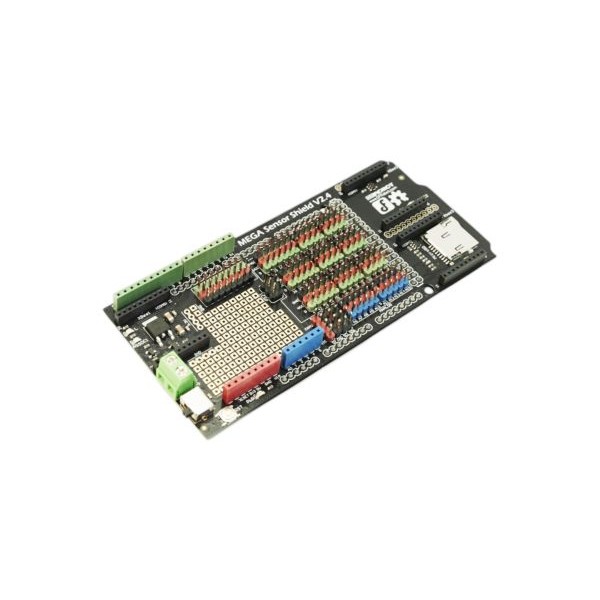

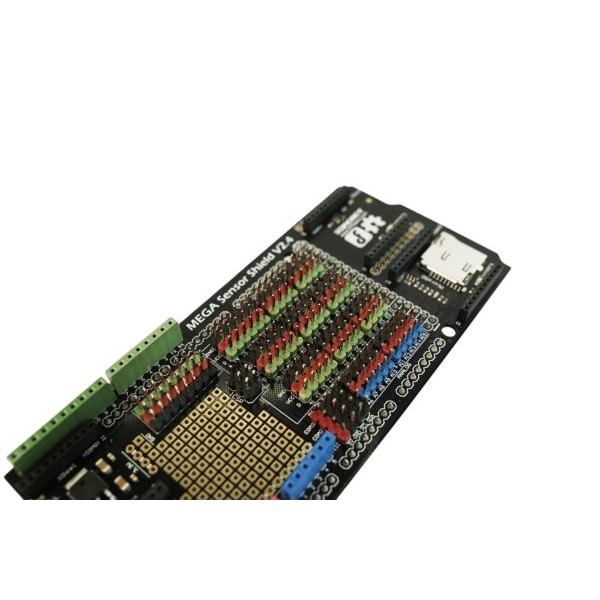

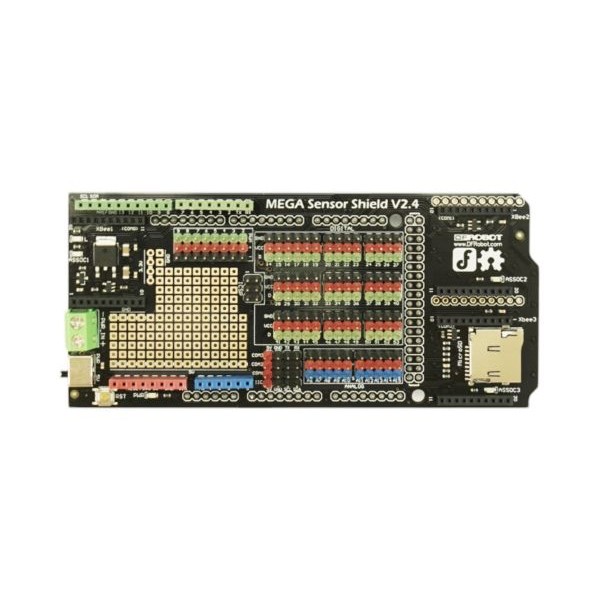

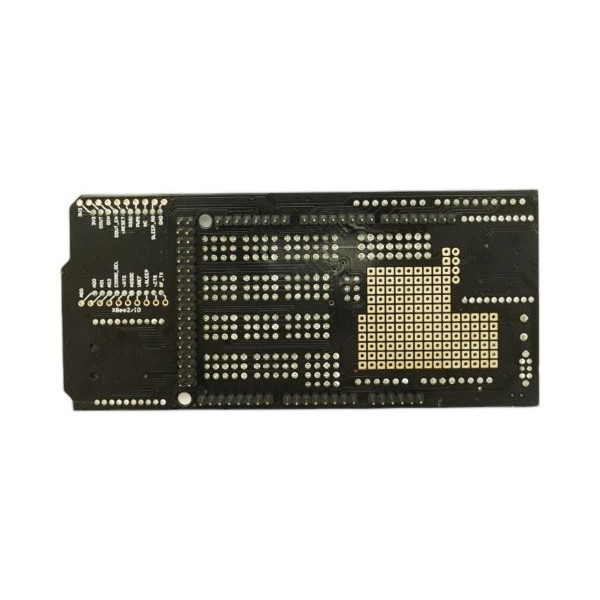

Mega Sensor Shield V2.4 (Compatible with Arduino Mega)

Sensor Shield ini adalah expansion board yang mendukung hingga 3 slot Xbee, 1 slot microSD, serta header untuk sebagian besar Arduino Shield standar. Shield ini dirancang untuk menjadi pusat komunikasi (mothership) bagi proyek Arduino, robotik, atau IoT.

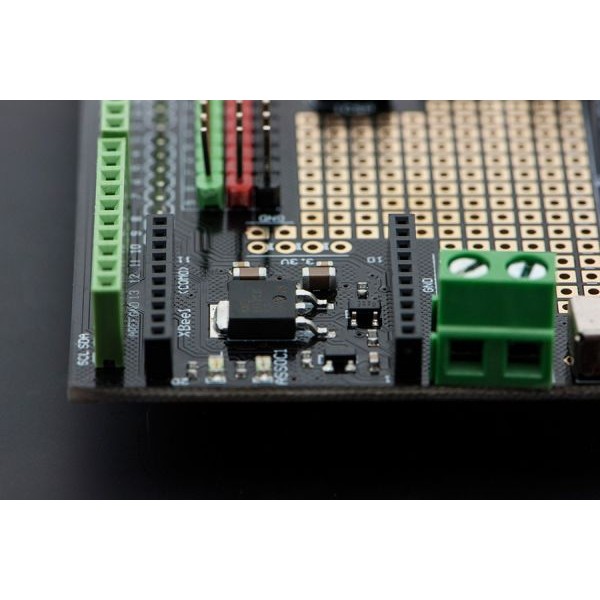

Board ini memiliki breakouts untuk pin Digital 14–53, Analog 6–15, dan PWM 2–9, semuanya menggunakan antarmuka Gravity yang mendukung koneksi plug-and-play dengan sensor Gravity. Juga tersedia area prototyping untuk kustomisasi, serta pinout UNO yang kompatibel untuk stacking shield tambahan. Fitur lainnya mencakup regulator 3.3V, tombol reset, LED bawaan, dan konektor eksternal untuk suplai daya servo melalui terminal sekrup.

Spesifikasi :

• Kompatibel dengan sebagian besar Arduino Shields
• Mendukung Arduino Mega, DFRobot MegaADK, dan Arduino MegaADK
• Ekstensi pin TTL untuk 4 port Serial
• Area prototyping (DIP) untuk penambahan modul atau komponen elektronik
• 3 slot Xbee
• 1 slot microSD

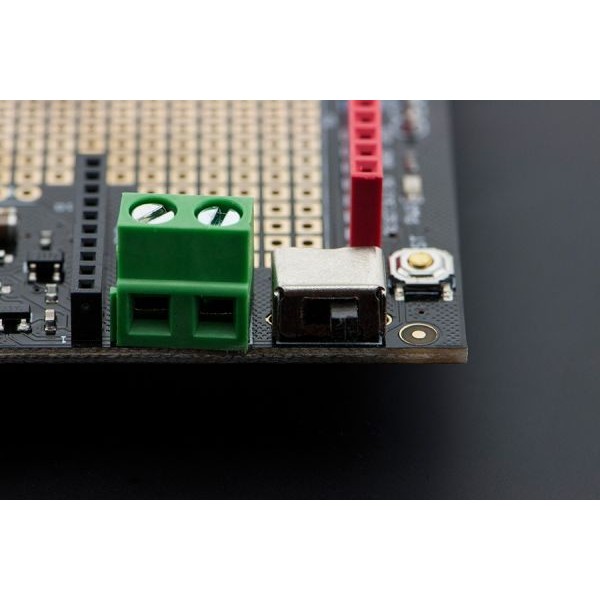

• Switch daya: pilih antara daya dari Arduino Mega atau eksternal

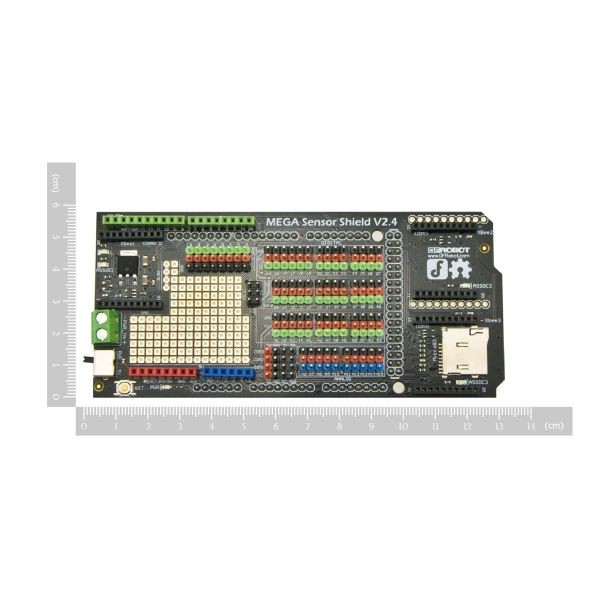

• Ukuran: 125 x 57 mm

Dokumen :

• Wiki [Link]
• Schematic V2.4 [Link]
• Layout [Link]
• SVG File [Link]

Paket Pembelian :

• 1x Mega Sensor Shield V2.4
