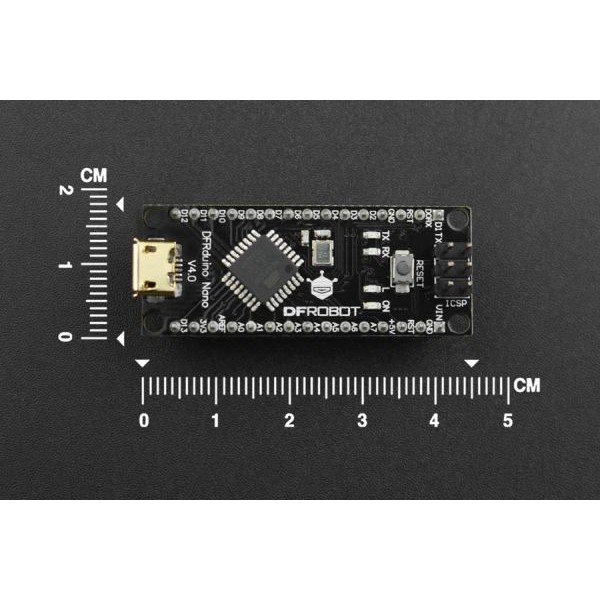

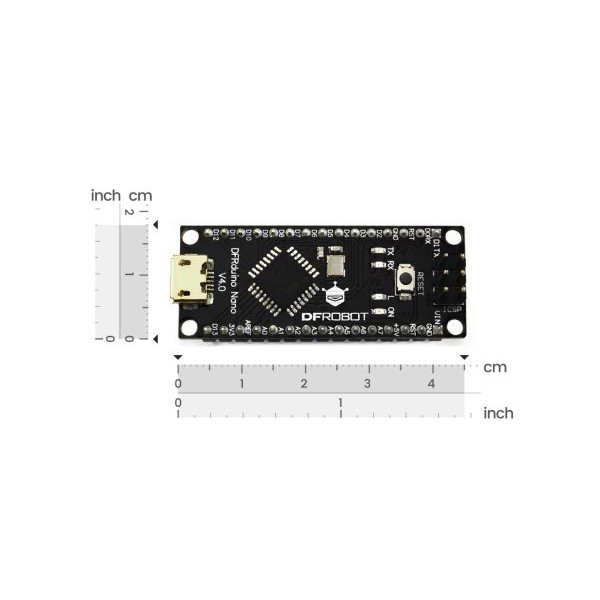

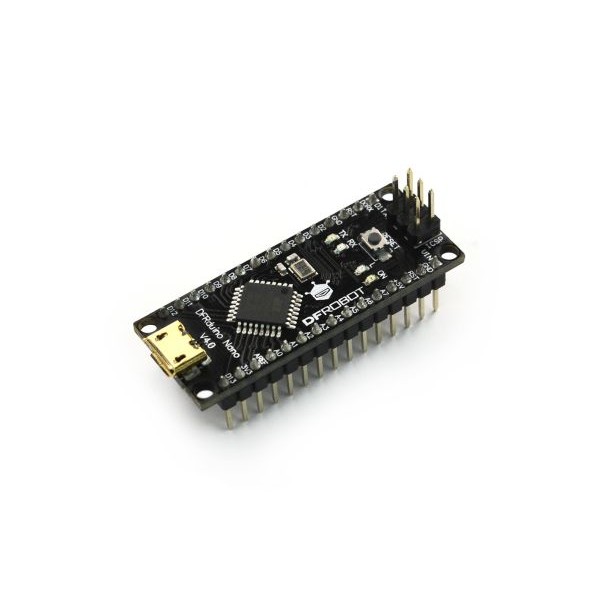

DFRduino Nano V3.1 (Arduino Nano Compatible)

DFRduino Nano adalah versi mini dari "Arduino Mini"' dan mikrokontrolernya berbasis Arduino Nano. Tata letak pinnya dirancang agar kompatibel dengan Arduino Mini maupun Basic Stamp (dengan pin TX, RX, ATN, GND di satu sisi, dan power serta ground di sisi lainnya). Papan ini memiliki fitur setara dengan Arduino Diecimila, namun dengan jumlah pin analog lebih banyak dan jumper AREF +5V bawaan. DFRduino Nano dapat diberi daya melalui USB mini-B, catu daya eksternal 6–20V (pin 30), atau 5V yang telah diatur (pin 27).

Fitur :

• Reset otomatis saat pemrograman

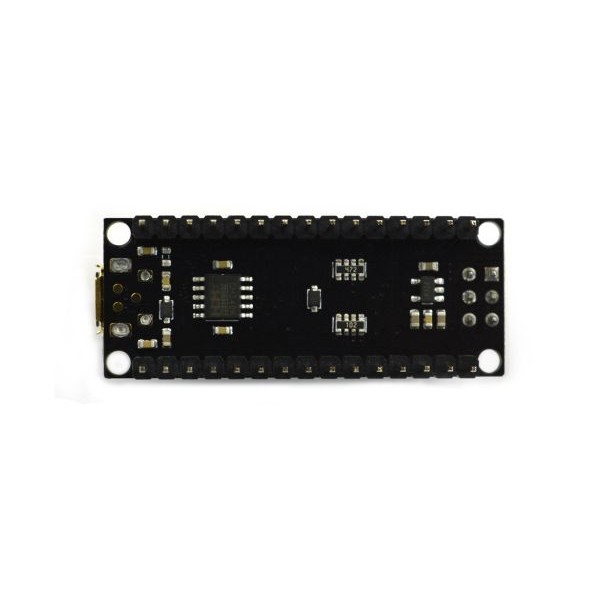

• LED indikator Power (biru) di bagian bawah
• LED TX (hijau), RX (merah), dan indikator L (oranye)
• Jumper AREF +5V dengan deteksi dan pergantian sumber daya otomatis

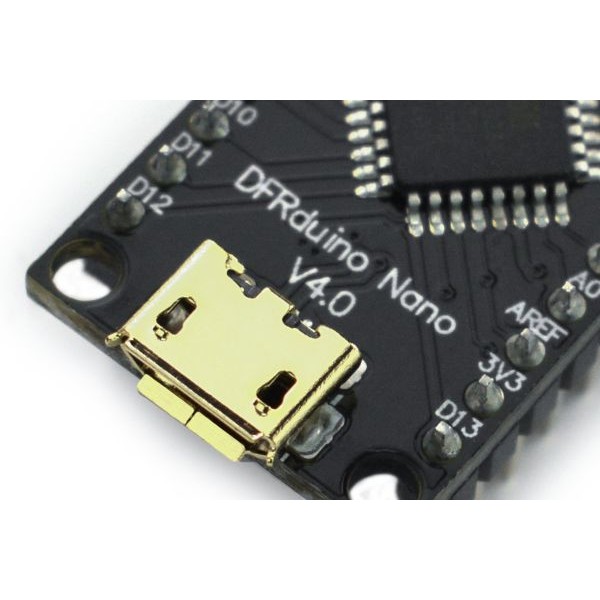

• Port USB mini-B untuk pemrograman dan serial monitor (kabel tidak termasuk)
• Header ICSP untuk pemrograman langsung
• Desain DIP dengan jarak standar 0.1” (kompatibel breadboard)
• Tombol reset manual

Spesifikasi :

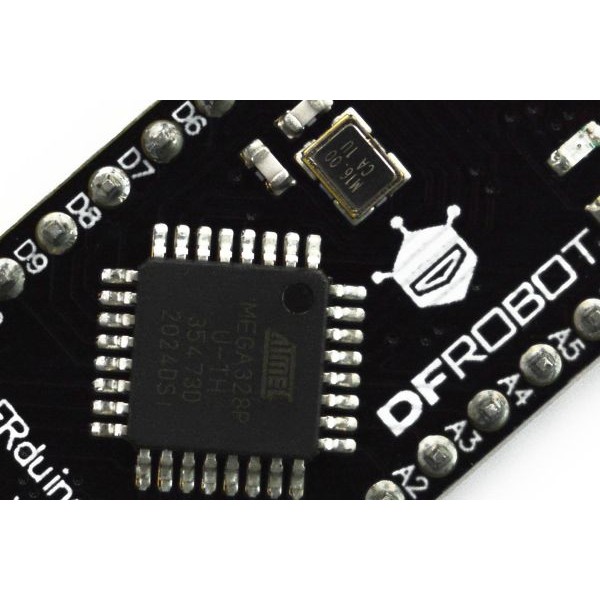

• Mikrokontroler: Atmel ATmega328-20AU
• Tegangan operasi: 5V
• Tegangan input (disarankan): 7–12V
• Pin I/O digital: 14 (6 di antaranya mendukung PWM)
• Pin input analog: 8
• Arus maksimal per pin I/O: 40 mA
• Memori flash: 32 KB (2 KB digunakan untuk bootloader)
• SRAM: 2 KB
• EEPROM: 1 KB
• Kecepatan clock: 16 MHz

Dokumen :

• Wiki [Link]

Paket Pembelian :

• 1x DFRduino Nano V3.1
