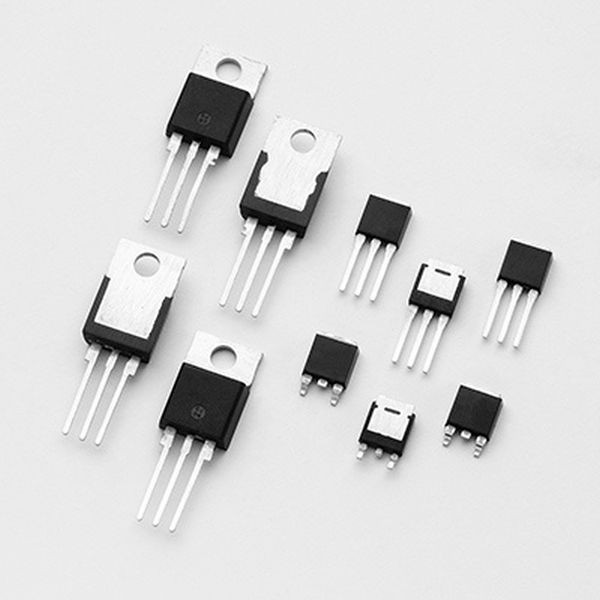

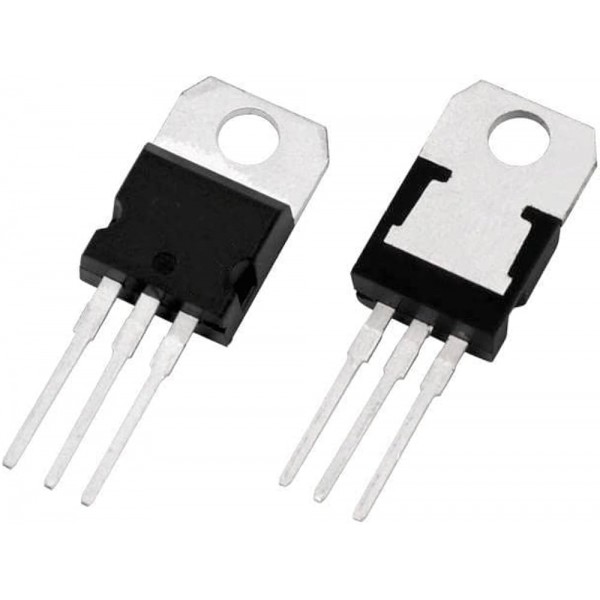

Triac Q4004R3

Q4004R3 adalah TRIAC silikon yang dapat mengendalikan arus AC dua arah. Komponen ini sering digunakan untuk aplikasi pengatur daya seperti lamp dimmer, kontrol kecepatan motor AC kecil, pengatur panas, dan rangkaian switching beban resistif atau induktif kecil.

Fitur :

• Persimpangan pasif kaca
• Kapasitas tegangan hingga 1 kV
• Kemampuan lonjakan hingga 55 A
• L-paket adalah UL Diakui untuk tegangan isolasi 2,5 kVRMS
• Switching solid-state menghilangkan busur atau pantulan kontak yang menciptakan transien tegangan
• Tidak ada kontak yang aus akibat reaksi peristiwa peralihan
• Pembangkitan RFI terbatas, tergantung pada titik aktivasi gelombang sinus
• Hanya membutuhkan pulse aktivasi gerbang kecil di setiap setengah siklus

Spesifikasi :

• On-State Current : 4A
• VDRM : 400V
• ITSM 60Hz : 55A
• tgt : 2.5 µs
• Gate Non-Trigger Voltage: 0.2
• Igtm: 1.2
• IDRM@VDRM 25°C (: 0.01mA
• Type: Standard Gate
• IH : 20A
• di/dt @ 110°C : 50A/µs
• Gate Trigger Current Q4 Typ: 25
• dv/dt @ 125°C : 40 V/µs
• PGAV : 0.3W
• IGTQ2 MAX : 10mA
• IGTQ1 MAX : 10mA
• Non-Repetitive Surge Current ITSM 50Hz: 46
• IGTQ3 MAX : 10mA
• dvdt Typical: 2
• VTM : 1.6V
• Gate Trigger Voltage at 25C: 1.3
• IDRM@VDRM 125°C : 2mA

Contoh Aplikasi :

• Aplikasi umum adalah sakelar solid-state AC, perkakas listrik, barang rumah tangga
• Triac gerbang sensitif dapat langsung digerakkan oleh mikroprosesor atau opto-oupler / isolator populer.
• Paket terisolasi yang dibangun secara internal ditawarkan untuk kemudahan heat sinking dengan tegangan isolasi tertinggi

Dokumen :

• DataSheet : [ Link ]
