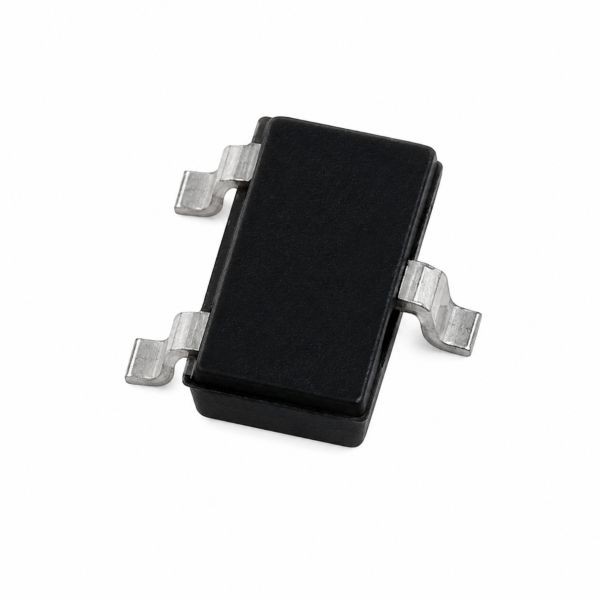

FMMTA734CT

FMMTA734CT adalah transistor PNP Darlington dalam paket SOT-23 mini (Surface Mount). Perangkat ini mengintegrasikan dua transistor PNP dalam konfigurasi Darlington untuk menghasilkan penguatan arus DC (hFE) yang sangat tinggi, minimal 10.000 pada kondisi operasi standar. Dengan tegangan kolektor-emitor maksimum -100V dan arus kolektor kontinu hingga -300 mA, transistor ini dirancang khusus untuk aplikasi switching dan amplifikasi sinyal kecil yang memerlukan tegangan kerja lebih tinggi dibandingkan transistor Darlington SOT-23 pada umumnya. Komponen ini sangat cocok untuk driver relay, antarmuka sensor, serta aplikasi yang memerlukan penguatan tinggi dengan arus basis sangat rendah.

Spesifikasi :

• Tipe Transistor : NPN
• Paket : SOT-23
• Arus IC maks : 800 mA
• Voltage - Collector Emitter Breakdown : 100V
• Vce Saturation : 1.05V@ 5mA, 1A
• Curent - Collector Cut off : 200nA
• DC Current Gain (hFE) (Min) : 20000 @ 100mA, 5V
• Power maks : 625mW
• Frekuensi : 140MHz
• Suhu Operasi : -55°C ~ 150°C

Fitur :

• Tegangan Kolektor-Emitor -100V : Memungkinkan penggunaan pada aplikasi tegangan menengah yang tidak bisa ditangani oleh transistor Darlington SOT-23 biasa (umumnya ≤60V), seperti driver relay 48V atau antarmuka sensor industrial.
• Penguatan Arus Ekstrem Tinggi (hFE ≥ 10.000) : Mampu mengendalikan beban hingga ratusan mA hanya dengan arus basis puluhan mikroampere, ideal untuk antarmuka langsung dari sensor berimpedansi tinggi atau output mikrokontroler.
• Paket SOT-23 Ultra Mini : Menghemat ruang PCB secara signifikan, sangat populer dalam desain portabel, otomotif, dan industrial compact.
• Konfigurasi PNP Darlington : Cocok untuk switching sisi tinggi (high-side switching) pada sistem dengan tegangan suplai positif.
• Proses Manufaktur Planar : Menjamin performa yang andal, konsisten, dan noise rendah.
• Kompatibel RoHS : Sepenuhnya lead-free dan memenuhi standar lingkungan modern.

Aplikasi :

• Driver Relay 48V di Otomasi Industri : Mengaktifkan relay tegangan menengah langsung dari mikrokontroler 3.3V atau 5V tanpa memerlukan driver MOSFET tambahan.
• High-Side Switch untuk Sensor : Menyalakan/mematikan suplai daya ke sensor jembatan (Wheatstone bridge) atau modul sensor dengan kendali logika rendah.
• Interface dengan Sinyal Tegangan Tinggi : Menerjemahkan sinyal dari rangkaian 48V atau 24V ke level logika rendah menggunakan konfigurasi common-emitter.
• Pengganti Optocoupler di Aplikasi Non-Isolasi : Mengendalikan beban sisi tinggi dengan arus bocor sangat rendah karena penguatan tinggi.
• Penguat Sinyal Lemah : Memperkuat arus dari fotodioda, sensor kelembaban, atau transduser resistif yang menghasilkan arus sangat kecil.
• Sistem Baterai dan Power Management : Digunakan sebagai switch pengaktif daya di sirkuit battery-powered yang memerlukan pengendalian tegangan menengah.

Isi Dalam Paket :

• 1x FMMTA734CT
