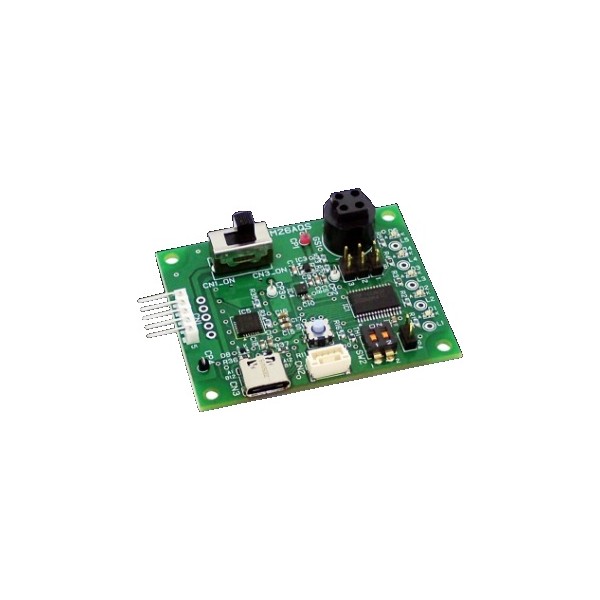

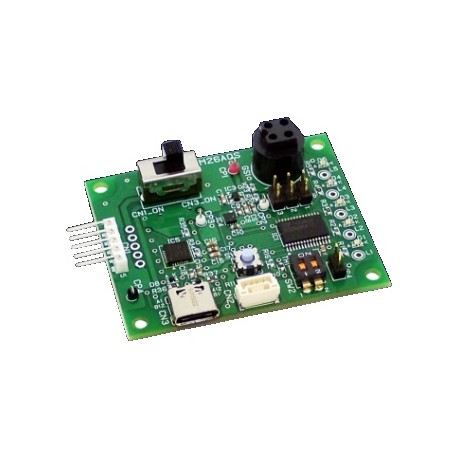

EM2660 Evaluation Module for TGS2660 Ventilation Index Sensor

EM26AQS adalah modul evaluasi sensor gas multifungsi dengan perangkat lunak pemrosesan sinyal terintegrasi yang diperlukan untuk penggunaan sensor kualitas udara tipe semikonduktor seri TGS26 dalam peralatan pengendalian kualitas udara, seperti pembersih udara elektronik dan sistem ventilasi. Hasilnya ditunjukkan lewat tegangan (1–5V) dan lampu LED berwarna (biru : Bersih, merah : sangat kotor).

Spesifikasi :

• Model : EM26AQS
• Tegangan input : 5 VDC
• Tegangan output sensor : Maks. 5V (tergantung pada tegangan input)
• Output tingkat kualitas udara : 1 hingga 5V
• Kondisi suhu dan kelembapan operasi : -10°C hingga 50°C, Kelembapan 0% hingga 95% (tanpa kondensasi)
• Dimensi : 45 x 55 x 17 (mm)
• Keterangan Pin :
• Pin1 : Vin
• Pin2 : Vout
• Pin3 : NC
• Pin4 : NC
• Pin5 : GND

Fitur :

• Menampung tiga model sensor kualitas udara seri TGS26 (TGS2600, TGS2602, TGS2603)
• Memfasilitasi evaluasi respons sensor terhadap polusi udara dalam ruangan
• Dua jenis konektor catu daya (USB Type-C atau konektor 5-Pin)
• Ada mode khusus untuk sensor TGS2660 yang bisa menilai kualitas udara berdasarkan tingkat ventilasi (mirip indikator CO₂). Hasilnya juga ditampilkan dalam 5 level dengan LED berwarna.

Note :
Modul ini dirancang khusus untuk evaluasi sensor seri TGS26.

Dokumen :

DataSheet : [ Link ]
