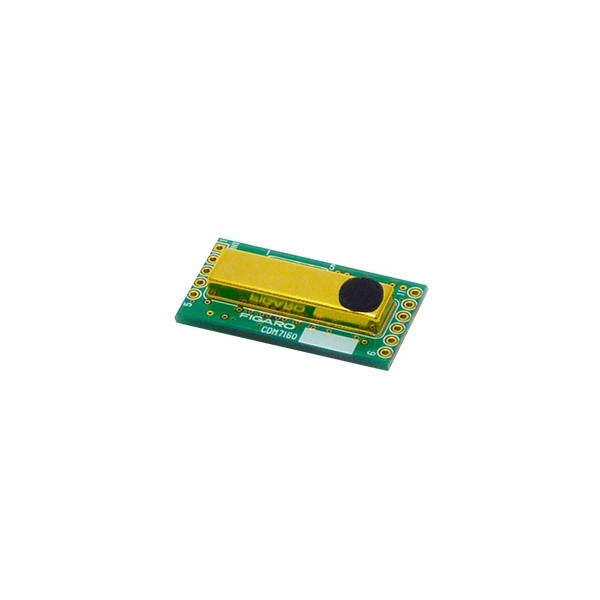

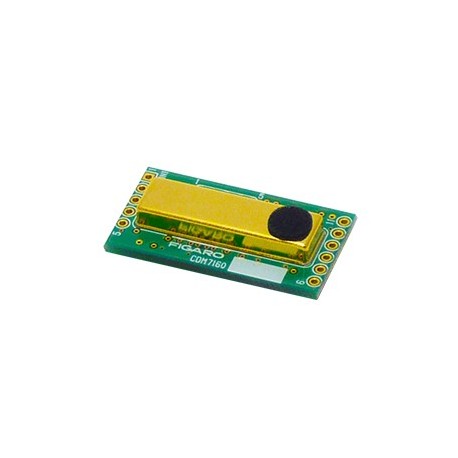

CDM7160-C00 Carbon Dioxide Sensor

CDM7160 merupakan modul sensor CO2 berbasis teknologi NDIR (Non-Dispersive Infrared) yang dirancang dalam ukuran kompak dengan performa tinggi. Modul ini menawarkan akurasi tinggi, kondumsi daya rendah, dan stabilitas jangka panjang sehingga sangat cocok untuk aplikasi monitoring kualitas udara modern.

Dilengkapi dengan dual IR detector serta teknologi pemrosesan sinyal dari Figaro, CDM7160 mampu memberikan hasil pengukuran yang konsisten dan dapat diandalkan dalam berbagai kondisi operasional.

Setiap unit telah melalui proses kalibrasi individual sehingga siap digunakan langsung dan mudah diintegrasikan ke dalam berbagai sistem elektronik.

Fitur:

• Small Size
• Low Power
• High Accuracy
• Single Light Source, Dual Wavelength System

Aplikasi:

• Indoor Air Quality Control
• Fresh Air Ventilators
• Air Conditioners
• Automatic Fans and Window Openers

Spesifikasi:

• Model No. CDM7160-C00
• Detection Range: 300 ~ 5.000 ppm CO2
• Operating Principle: Non-dispersive Infrared (NDIR)
• Power Supply: 4.75V ~ 5.25V
• Current Consumption: 600mA peak, 100mA avg.
• Response Time (T90): 2 min. (Diffusion)
• Operating Conditions: 0-50°C / 0 ~ 85%RH (non condensation)
• Communication Port: UART/I2C (gas conc. output 300 ~ 10.000 ppm)
• Measurement Interval: 2 sec
• PWM Output (1kHz): 0 ~ 100% duty cycle for 0 ~ 5.000ppm, CMOS output
• Alarm Output: HIGH > 1.000 ppm, Low < 900 ppm (CMOS Output)
• Dimensi: 32 x 17 x 7.5 mm

Dokumen:

1. Datasheet (Link)
