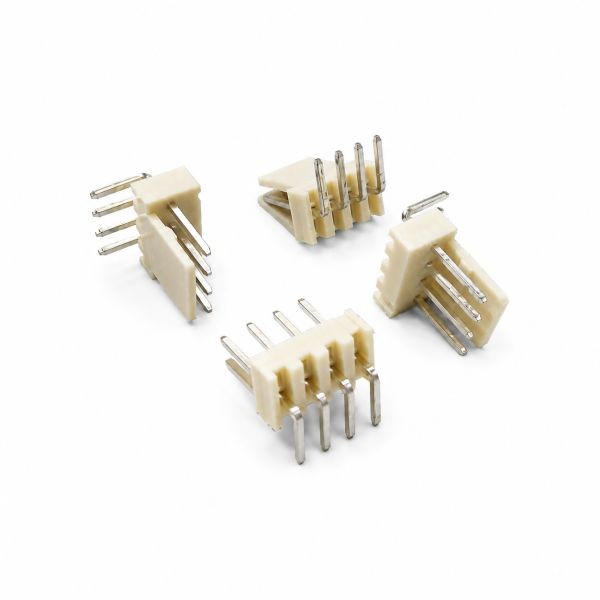

Konektor putih 4 pin male right angle

Konektor putih 4 pin male right angle adalah konektor header male 4-pin dengan desain terpolarisasi (memiliki alur/kunci) yang mencegah pemasangan terbalik. Konektor ini memiliki pin yang ditekuk 90 derajat (right angle), sehingga ideal untuk koneksi horizontal ke PCB, menghemat ruang vertikal. Dengan pitch standar 2,54 mm (0,1 inci), konektor ini banyak digunakan pada kabel daya, sensor, motor servo, dan antarmuka komunikasi. Konektor ini terbuat dari material berkualitas tinggi dan sangat cocok untuk proyek elektronik, prototyping, dan produksi skala kecil.

Spesifikasi :

• Warna : Putih
• Orientasi : Right Angle (90°)
• Jumlah Pin : 4 pin
• Jarak Antar Pin : 2,54mm
• Tegangan : 250 V
• Arus : 3A
• Material Bodi : PA66
• Suhu Operasi : -25°C hingga 85°C
• Material Kontak : Kuningan berlapis timah

Fitur :

• Desain Terpolarisasi : Alur/kunci pada housing mencegah konektor terpasang terbalik, melindungi perangkat dari kerusakan akibat kesalahan polaritas.
• Orientasi Right Angle : Pin ditekuk 90 derajat memungkinkan kabel keluar sejajar dengan permukaan PCB, menghemat ruang vertikal dalam enclosure tipis.
• Pitch Standar 2,54 mm : Kompatibel dengan breadboard, header female standar, dan housing kabel 4-pin yang umum di pasaran.
• Material Tahan Panas : Isolator PBT mampu menahan suhu tinggi saat penyolderan (wave soldering) tanpa meleleh.
• Kontak Berkualitas : Pin kuningan berlapis timah memberikan konduktivitas baik dan tahan terhadap korosi.
• Pemasangan Kokoh : 4 pin through-hole memberikan stabilitas mekanis yang baik saat kabel dicolok atau dicabut.

Aplikasi :

• Koneksi Sensor dan Modul : Menghubungkan sensor suhu, kelembaban, atau gas ke board mikrokontroler dengan kabel terpolarisasi.
• Antarmuka Motor Servo : Banyak servo motor menggunakan konektor 3-pin atau 4-pin terpolarisasi dengan pitch 2,54 mm.
• Kabel Daya DC : Menyediakan koneksi daya 5V/12V yang aman dari polaritas terbalik ke board Arduino, ESP32, atau Raspberry Pi.
• Antarmuka Komunikasi : Digunakan untuk konektor I²C, SPI, atau UART yang memerlukan 4 kabel (VCC, GND, SCL, SDA).
• Prototyping dan Produk Jadi : Dipasang pada PCB kustom untuk menyediakan titik koneksi eksternal yang rapi dan andal.
• Panel Kontrol : Koneksi internal antara board utama dan panel depan pada alat ukur atau perangkat audio.

Isi Dalam Paket :

• 1x Konektor putih 4 pin male right angle
