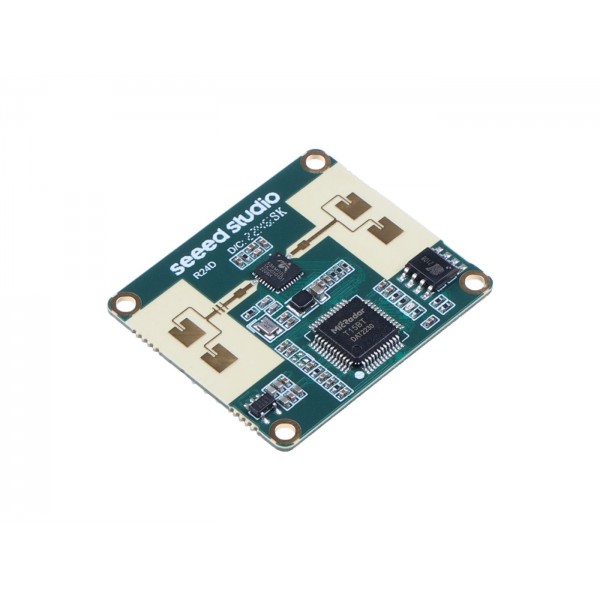

24GHz mmWave Sensor Human Static Presence Module Lite FMCW Configurable Parameter Arduino Support Home Assistant ESPHome

24GHz mmWave Sensor merupakan sensor radar mmWave yang bekerja berdasarkan prinsip FMCW dengan sensitivitas tinggi yang sudah terintegrasi dengan antena. Modul ini juga menyediakan alat debugging dan konfigurasi secara visual.

Memiliki fitur yang konfigurable membuat sensor ini dapat fleksibel beradaptasi dengan beragam skenario karena beberapa parameternya dapat dikonfigurasi sesuai kebutuhan.

Selain itu, sensor ini juga kompatibel dengan platform Arduino sehingga akan memudahkan dalam proses pengembangan dan juga menjadi perangkat dengan hemat biaya untuk berbagai aplikasi pendeteksi keberadaan manusia.

Fitur :

• Based on the FMCW Principle
• Visual Debugging and Configuration Tools
• More Parameter Modulation Options
• Kompatibel dengan Library Arduino
• Home Assistant Ready

Aplikasi :

• Automatically Outdoor Lighting
• Automated Door Opening
• Whole House Monitor
• Intelligent Home Appliances (TV, Bath Bully, Security, etc)
• Office Energy (Air Conditioning, Lighting)
• Sleep Monitoring Curve
• Home Security
• IPC Trigger

Spesifikasi :

• Catu Daya : 4.5V (min) ~ 6V (maks)
• Arus : 95mA (min) ~ 120mA (maks)
• Baudrate : 115200
• Motion Detection Range : 5m
• Stationary Movements Detection Range : 4m
• Detection Range in The Case of Sleep : 3 ~ 3.5m
• Radar Detection Angle (Horizontal) : 90°
• Radar Detection Angle (Pitch) : 60°
• Operating Frequency : 24GHz (min) ~ 24.25GHz (maks)
• Transmitted Power : 6 ~ 8dBm
• Antenna Gain : 10 dBi
• Horizontal Beam (3dB) : 100°
• Vertical Beam (3dB) : 80°
• Dimensi : 35x30x9mm

Paket Penjualan :

1x 24GHz mmWave Sensor - Human Static Presence Module Lite

Dokumen :

1. user Manual and User Protocol (Link)
2. Datasheet (Link)
3. Upper Computer Software (Link)
4. Quick Setup Template (Link)
5. Wiki - 24GHz mmWave Sensor Human Static Presence Module Lite (Link)
